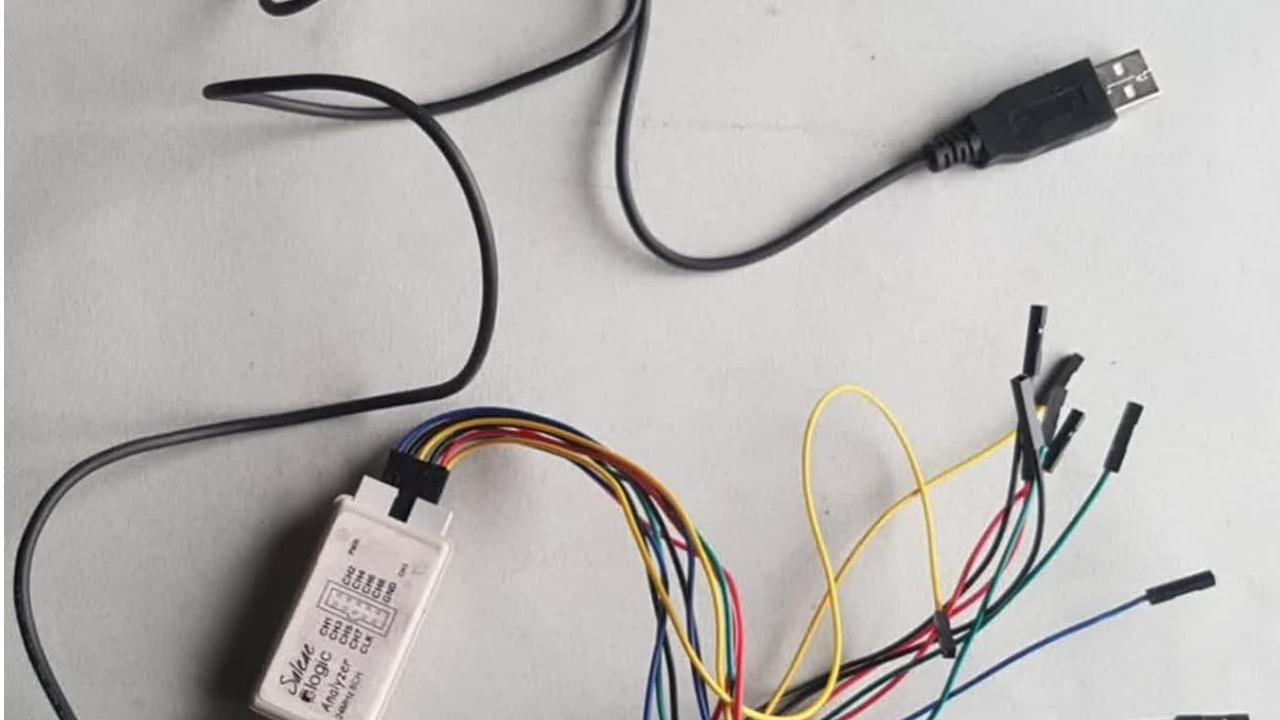

ماژول LOGIC ANALYZER

ماژول LOGIC ANALYZER
ابزار کاملا مناسب جهت دیباگ کردن (اشکال زدایی) سیستم ها و سیگنال های دیجیتال است که به کمک سخت افزار و نرم افزار مربوطه دستگاه می توانید تحلیلی کامل بر روی سیگنال های UART ,SPI ,I2Cو داشته باشید. در واقع می توان این ابزار را جایگزین مناسب اسیلوسکوپ های گران قیمت دانست.

این دستگاه دارای 8 کانال ورودی است که در محدوده ولتاژ 0 تا 5.5 ولت را می تواند اندازه بگیرد، همچنین بالاترین فرکانس قابل اندازه گیری توسط این دستگاه آنالیز 24 مگاهرتز می باشد.

مشخصات فنی لاجیک آنالایزر 24 مگاهرتز هشت کاناله USB :

امپدانس ورودی 100 کیلواهم
ظرفیت خازنی هر ورودی 5 پیکوفاراد
قابلیت تنظیم سرعت نمونه برداری از ورودی
رنج نمونه برداری: 24MHz. 16MHz, 12MHz, 8MHz, 4MHz, 2MHz, 1MHz, 500KHz, 250KHz, 200KHz, 100KHz, 50KHz, 25KHz
