کابل دیتا DKU5 نوکیا

نو و آکبند

کابل دیتا Nokia DKU5 یک «Connectivity Adapter USBtoSerial» مخصوص گوشیهای قدیمی نوکیا با پورت PopPort است که نقش یک مبدل USB به پورت سریال مجازی (Virtual COM) را روی کامپیوتر بازی میکند. این کابل برای همگامسازی دفترچه تلفن، پیامها، تقویم و بهروزرسانی نرمافزار گوشی از طریق Nokia PC Suite روی ویندوزهای قدیمی طراحی شده بود.

کاربرد و سازگاری

کاربرد اصلی: اتصال گوشیهای نوکیا دارای کانکتور PopPort (مثل سریهای 3100، 3200، 5100، 6100، 6610، 7210 و مدلهای همدوره) به کامپیوتر جهت انتقال داده و همگامسازی از طریق PC Suite.

سیستمعاملهای رسمی پشتیبانیشده: Windows 98SE، Windows ME، Windows 2000 و Windows XP با نصب درایور اختصاصی DKU5 که یک پورت COM مجازی ایجاد میکند.

نوع رابطها و ساختار

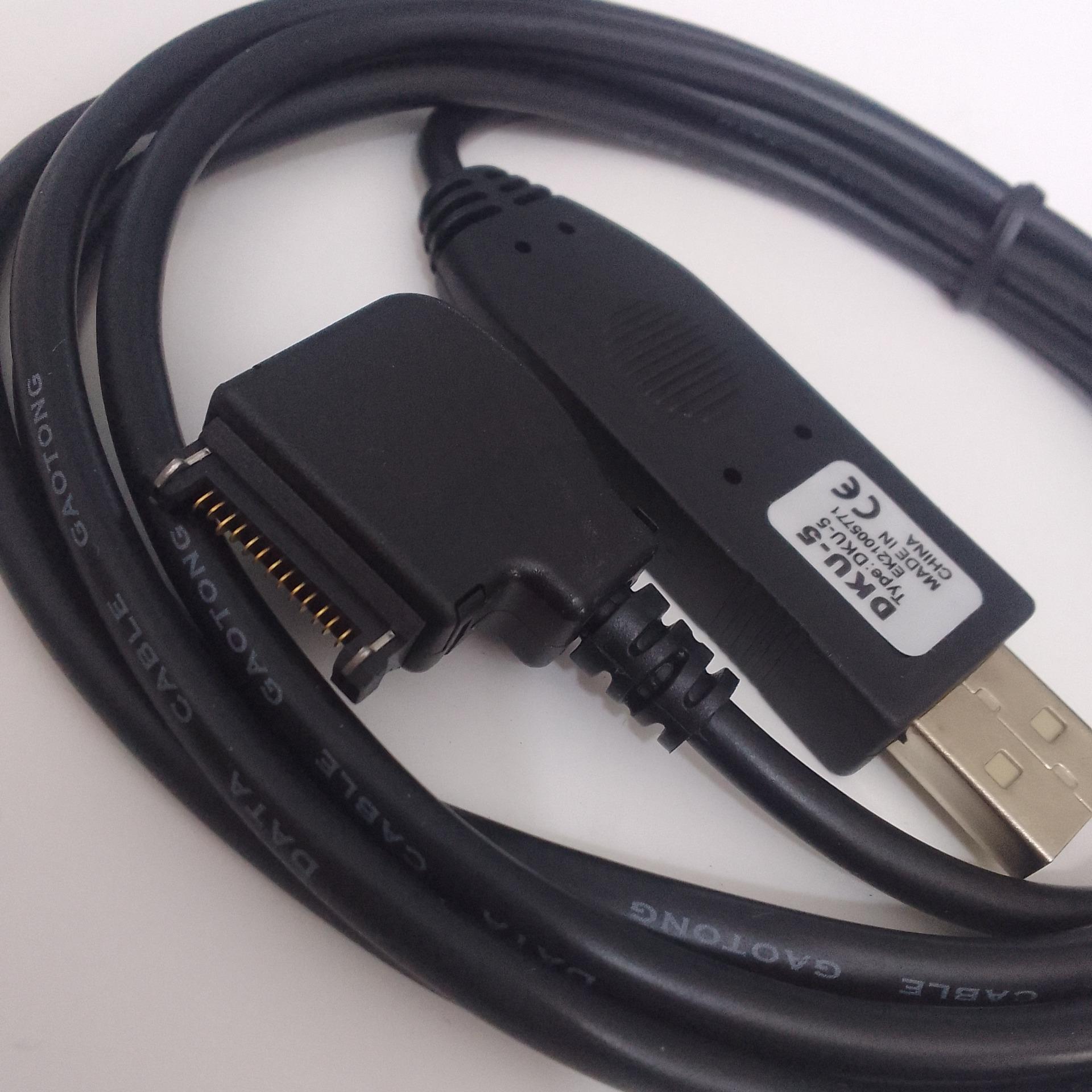

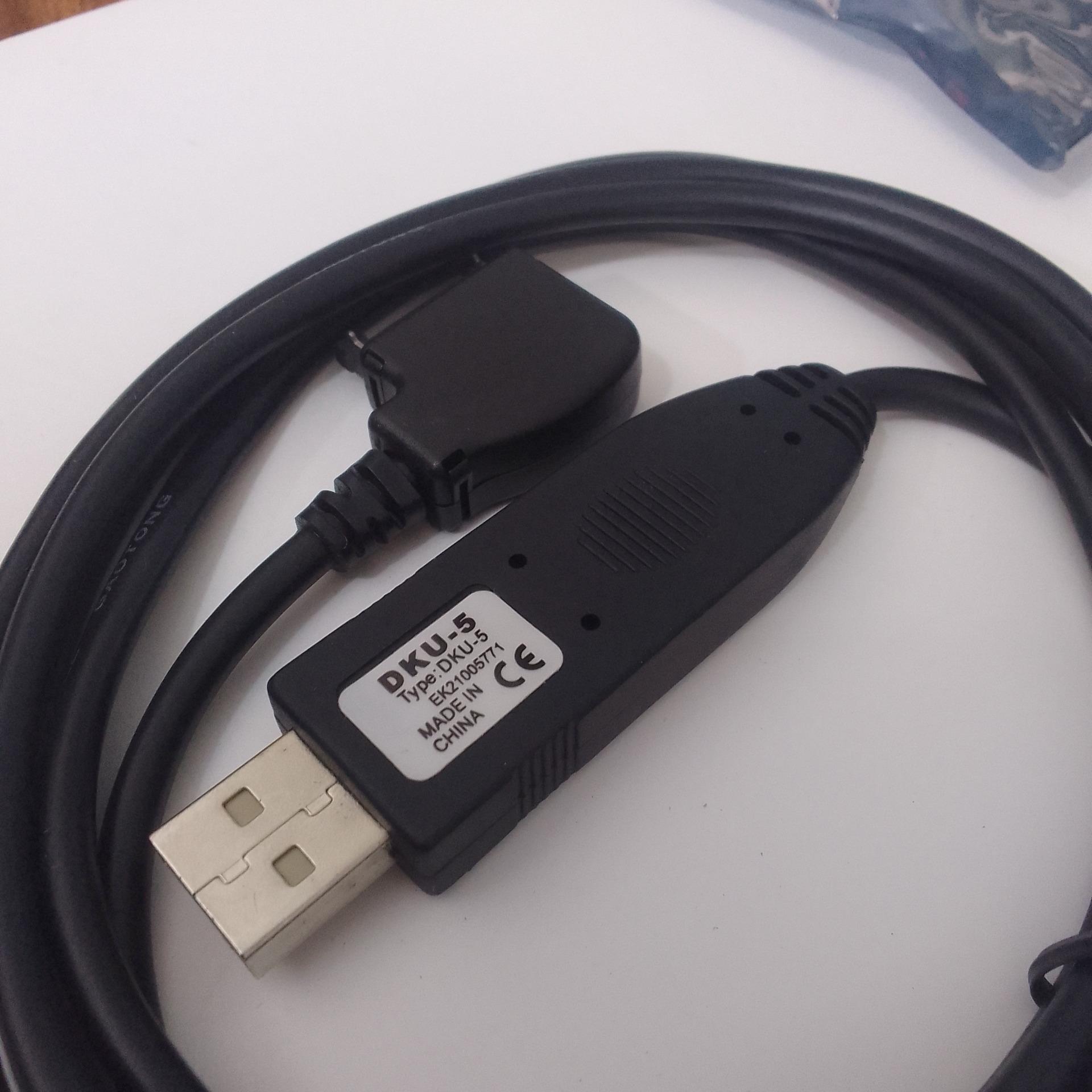

سمت کامپیوتر: کانکتور USB نوع A نر؛ داخل بدنه کشیده و نسبتاً بلند سر USB، آیسی مبدل USBبهSerial (UART با سطح ولتاژ حدود 3 ولت) قرار دارد، به همین دلیل این سر از یک کابل USB معمولی ضخیمتر و بلندتر است.

سمت گوشی: کانکتور 14 پین PopPort اختصاصی نوکیا که روی آن خطوط RX/TX سریال، تغذیه حدود 3.3 ولت برای تراشه مبدل و سیگنالهای شناسایی لوازم جانبی قرار دارد.

ماهیت USBtoSerial و مشخصات الکتریکی

درایور کابل آن را بهصورت یک «USBtoSerial / Virtual COM Port» به سیستم معرفی میکند، یعنی از دید نرمافزارها مثل یک پورت سریال کلاسیک COM عمل میکند.

سطح ولتاژ سیگنالهای سریال سمت PopPort حدود 3.3 ولت (TTLLevel) است؛ به همین دلیل در پروژههای الکترونیکی از DKU5 بعد از بریدن سر PopPort بهعنوان کابل USBtoTTL (برای اتصال به روترها، بردهایه، لینکاستیشن و) استفاده میشود.

طول، ظاهر و تمایز با کابلهای مشابه

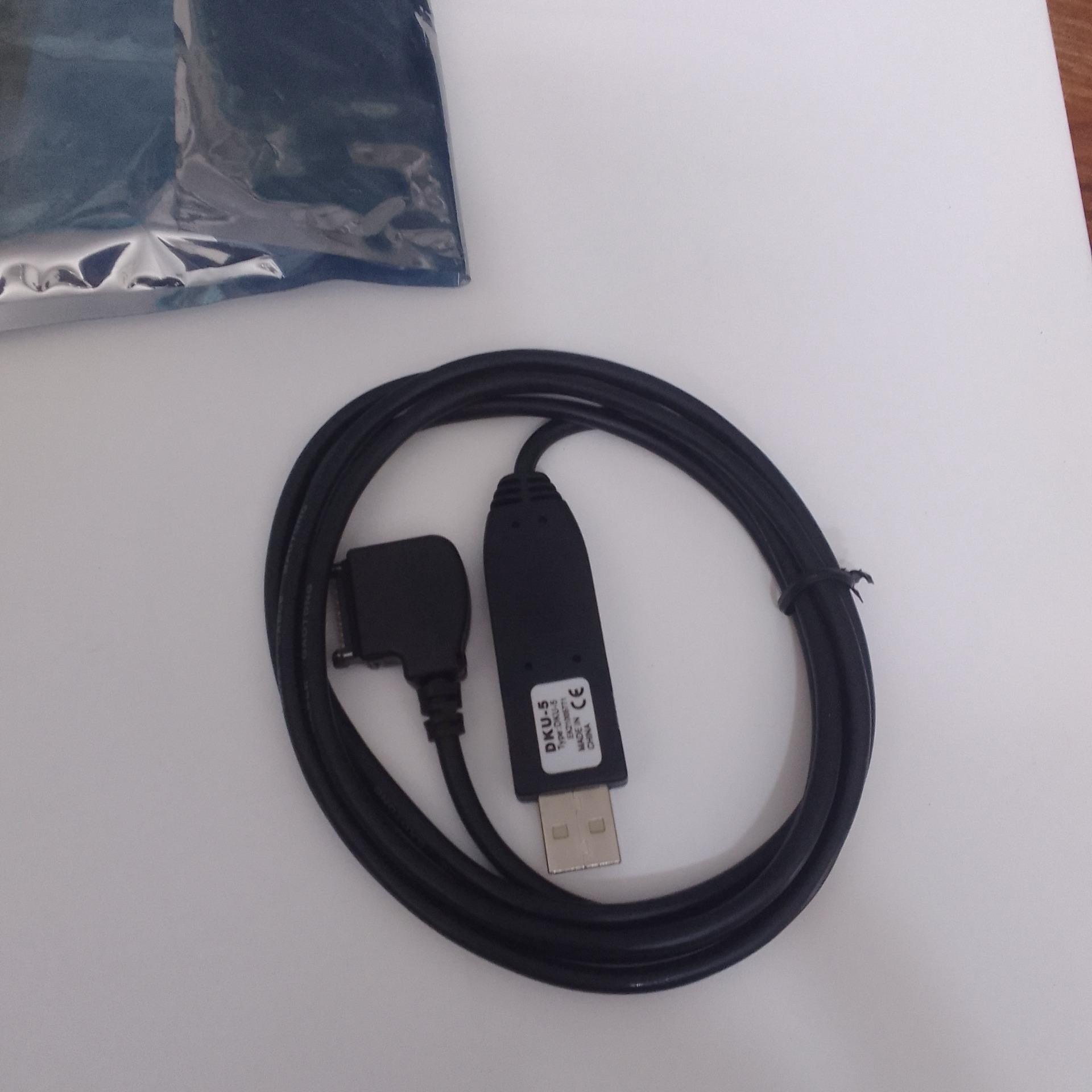

طول معمول کابل DKU5 در نسخههای اصلی نوکیا حدود 1 تا 1٫5 متر است و روکش کابل عموماً مشکی با برچسب یا چاپ «Nokia» و «DKU5 / Connectivity Adapter Cable» روی بستهبندی یا بدنه است.

کابلهای ظاهراً شبیه مثل DKU2 / CA53 فقط یک کابل USB «مستقیم» بدون مبدل سریال هستند، در حالی که DKU5 حتماً تراشه مبدل در سر USB دارد؛ این تفاوت برای استفاده بهعنوان USBTTL بسیار مهم است.

نکات نرمافزاری و درایور

برای کارکرد کامل با گوشی، لازم است درایور اختصاصی DKU5 و نسخه سازگار Nokia PC Suite نصب شود؛ در راهنمای رسمی نوکیا روش نصب درایور و سپس اتصال کابل توضیح داده شده است.

روی سیستمعاملهای جدیدتر (مثل ویندوز 10) معمولاً از طریق درایورهای عمومی USBSerial (یا درایورهای قدیمی در حالت سازگاری) میتوان کابل را بهصورت یک COM Port فعال کرد، اگرچه پشتیبانی رسمی نوکیا محدود به نسخههای قدیمی ویندوز است.



الان DKU5 در بازار ایران خیلی کمیاب شده و معمولاً فقط به صورت دستدوم یا استوک پیدا میشود

 کالا کمیاب است و مصرف تخصصی دارد.
