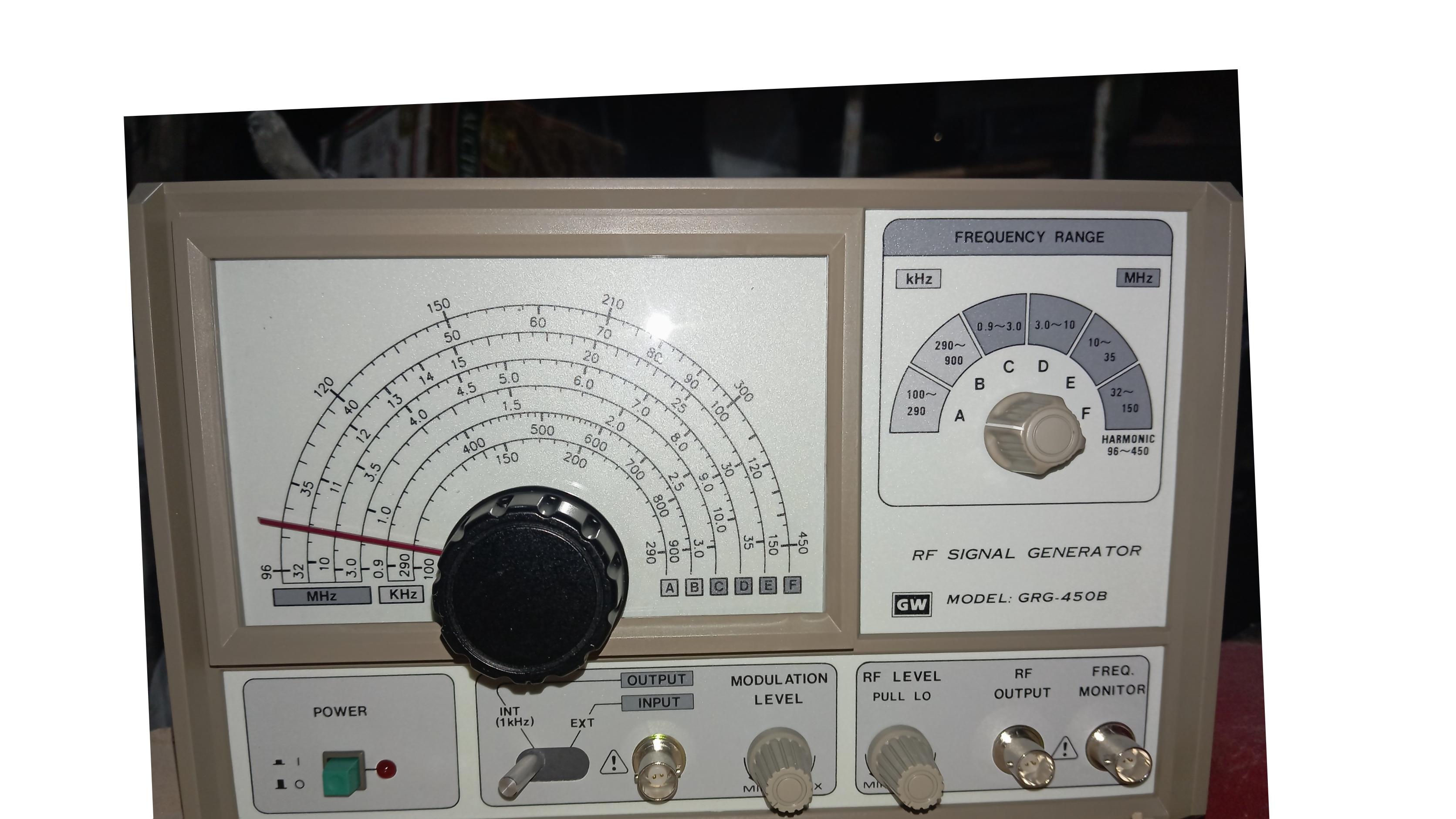

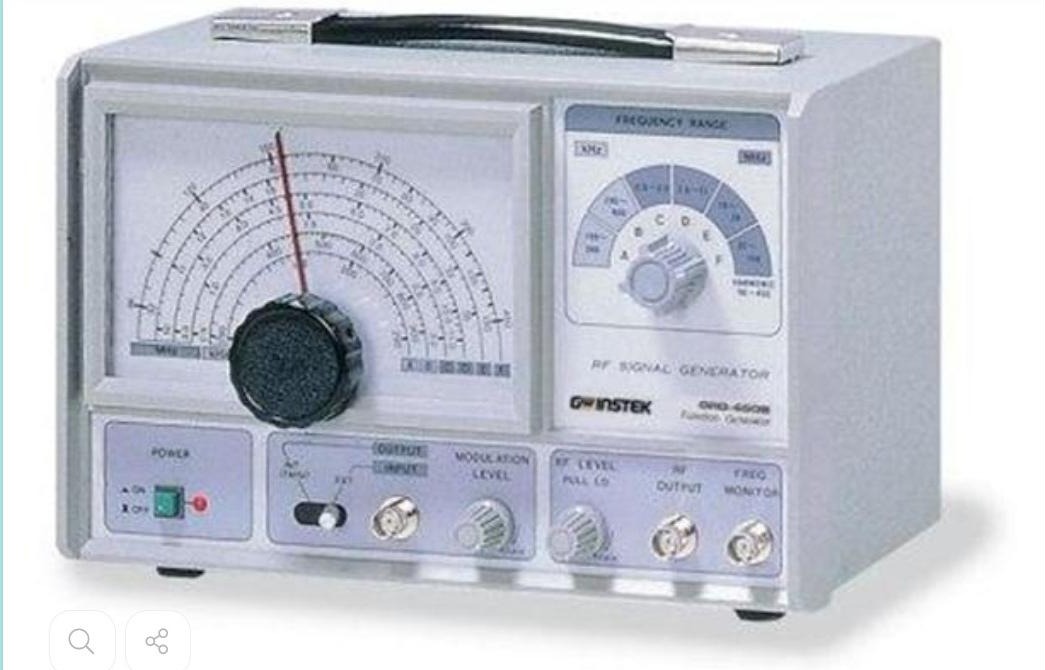

سیگنال ژنراتور عقربه ای GW-Instek GRG-450

سیگنال ژنراتور عقربه ای GW-Instek GRG-450

سیگنال ژنراتور عقربه ای GW-Instek GRG-450

• محدوده فرکانسی : 100 کیلوهرتز تا 150مگاهرتز
• محدوده فرکانس هارمونیک سوم : 450 مگاهرتز
• نوع مدولاسیون : AM
• ساخت : تایوان
• ضمانت : یکسال



MAIN OUTPUT

Frequency

100kHz 150MHz (up to 450MHz on harmonics)

Range

A 100 290kHz
B 290 900kHz
C 0.9 3.0MHz
D 3.0 11MHz
E 10 35MHz
F 32 150MHz
(96 450MHz, calibrated harmonics)

Accuracy

±5%

Level

100mVrms approx up to 35MHz

Level control

High/Low switch able and fine control

AMPLITUDE MODULATION

Internal

Frequency: 1kHz
Percentage: 30% max and adjuster

External

Frequency: 50Hz to 20kHz
Sensitivity: less than 1Vrms

STATS

AUX Output

Audio Output Frequency: 1kHz
Level: 1Vrms MIN, fixed

Frequency Monitor

Frequency: Oscillation frequency
Level: 50mVrms MIN

Power Source

AC 100V/120V/220V/230V±10%, 50/60Hz

Accessories

Power cord x 1
Instruction manual x 1
GTL-110 x 1

Dimensions & Weight

247(W) x 158(H) x 140(D) mm, Approx. 2.5kg
