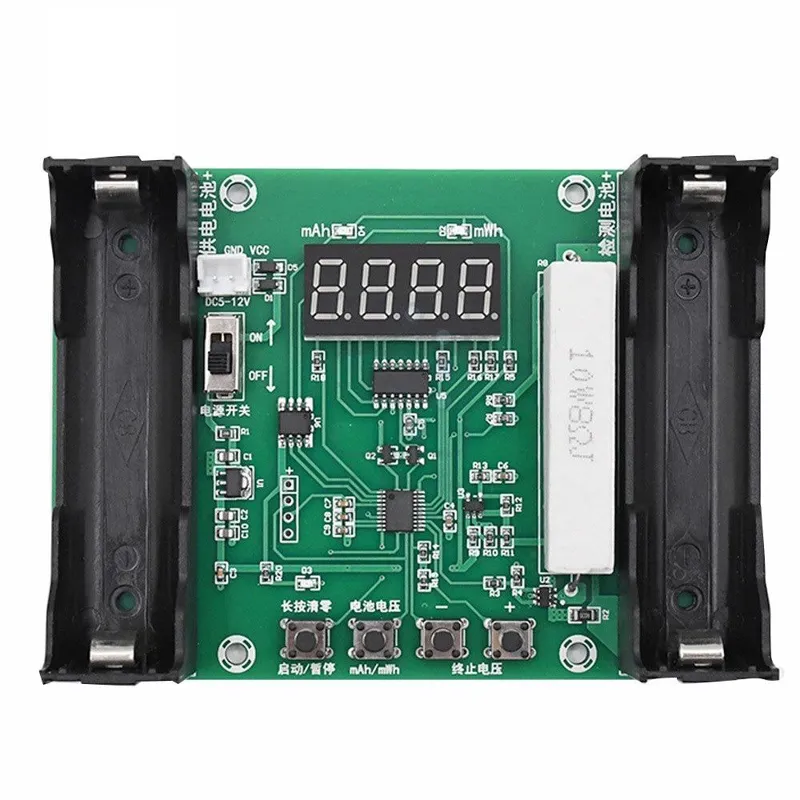

تستر ظرفیت باتری 18650 لیتیوم یون XH-M240

این تستر مخصوص باتری های لیتیومی با استاندارد 18650 می باشد

توسط این تستر می توانید ظرفیت واقعی باتری ها شامل دشارژ واقعی ظرفیت و توان را مشاهده کنید

برای روشن کردن تستر می توان از باتری لیتیومی سایز 18650 و آداپتور 5 ولت تا 12 ولت استفاده کرد، برای روشن کردن تستر با استفاده از باتری ، باتری را به جاباتری سمت چپ متصل کنید و برای روشن کردن تستر با آداپتور، منفی و مثبت آداپتور را به سوکت موجود در روی برد اتصال دهید.
بعد از اتصال تغذیه تستر، باتری مورد نظر را برای تست به جا باتری سمت راست متصل و کلید روی برد را روی on قرار دهید تا تستر روشن شود.
ابتدا برای تنظیم کردن ولتاژ قطع دشارژ یعنی تا چند ولت دشارژ باتری صورت بگیرد دکمه اول و دوم (از سمت راست که روی انها علامت + و - وجود دارد) را فشار دهید تا ولتاژ قطع مورد نظر تنظیم شود.
اگر led بالای دکمه چهارم (از سمت راست) چشمک زد یعنی ولتاژ قطع دشارژ بیشتر از ولتاژ باتری است و با کمتر کردن ولتاژ قطع (به طوری که از ولتاژ باتری کمتر باشد ) این مشکل حل می شود.
با فشار دادن کلید چهارم (از سمت راست ) عملیات تست باتری شروع می شود و با سه بار فشار دادن کلید سوم (از سمت راست) می توان ولتاژ باتری ، mAh ، mWh را مشاهده کرد.
مقاومت موجود در روی برد، مصرف کننده انرژی باتری می باشد و با محاسبه مقدار جریان وتوان مصرفی مقاومت در واحد زمان، توسط تستر مقدار توان ذخیره باتری محاسبه می شود.

با فرض اینکه ظرفیت باتری 2000 میلی آمپر ساعت باشد، جریان دشارژ این آشکارساز حدود 500 میلی آمپر ساعت است و زمان اندازه گیری حدود 4 ساعت است.

فیلم آموزشی برای چگونگی کار با تستر در آپارات و یوتیوب به وفور یافت میشه .
