یک رله اضافه بار

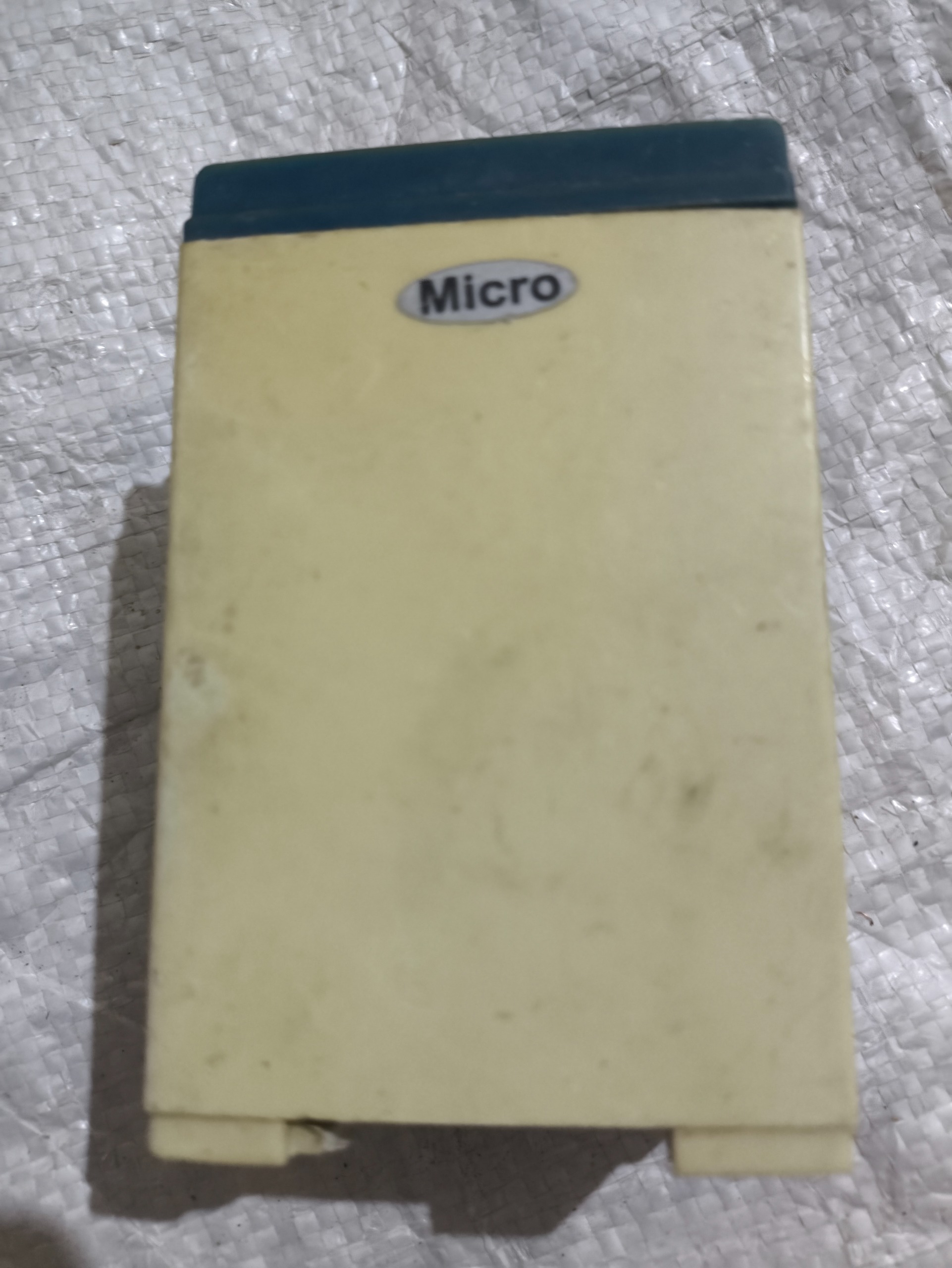

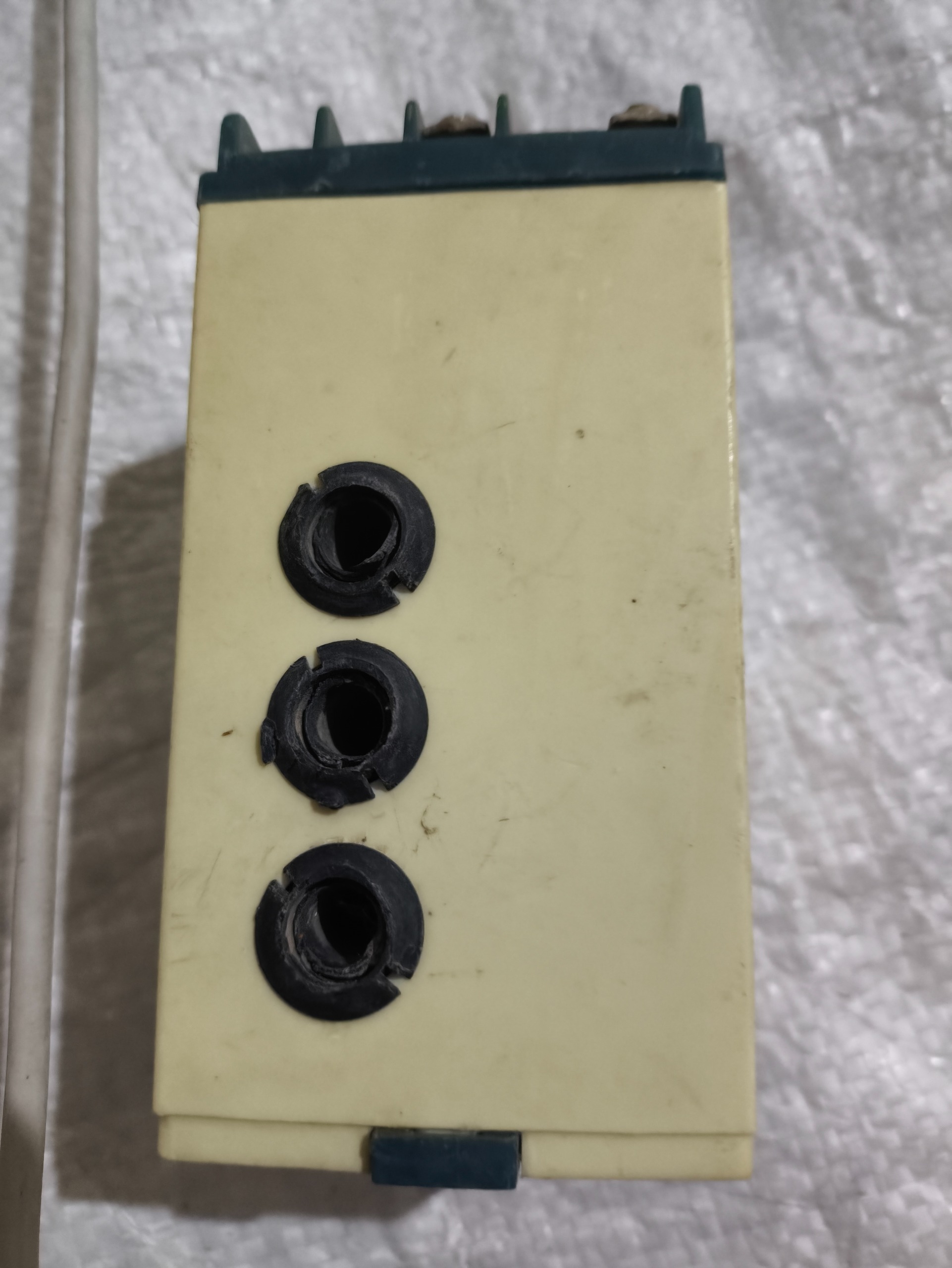

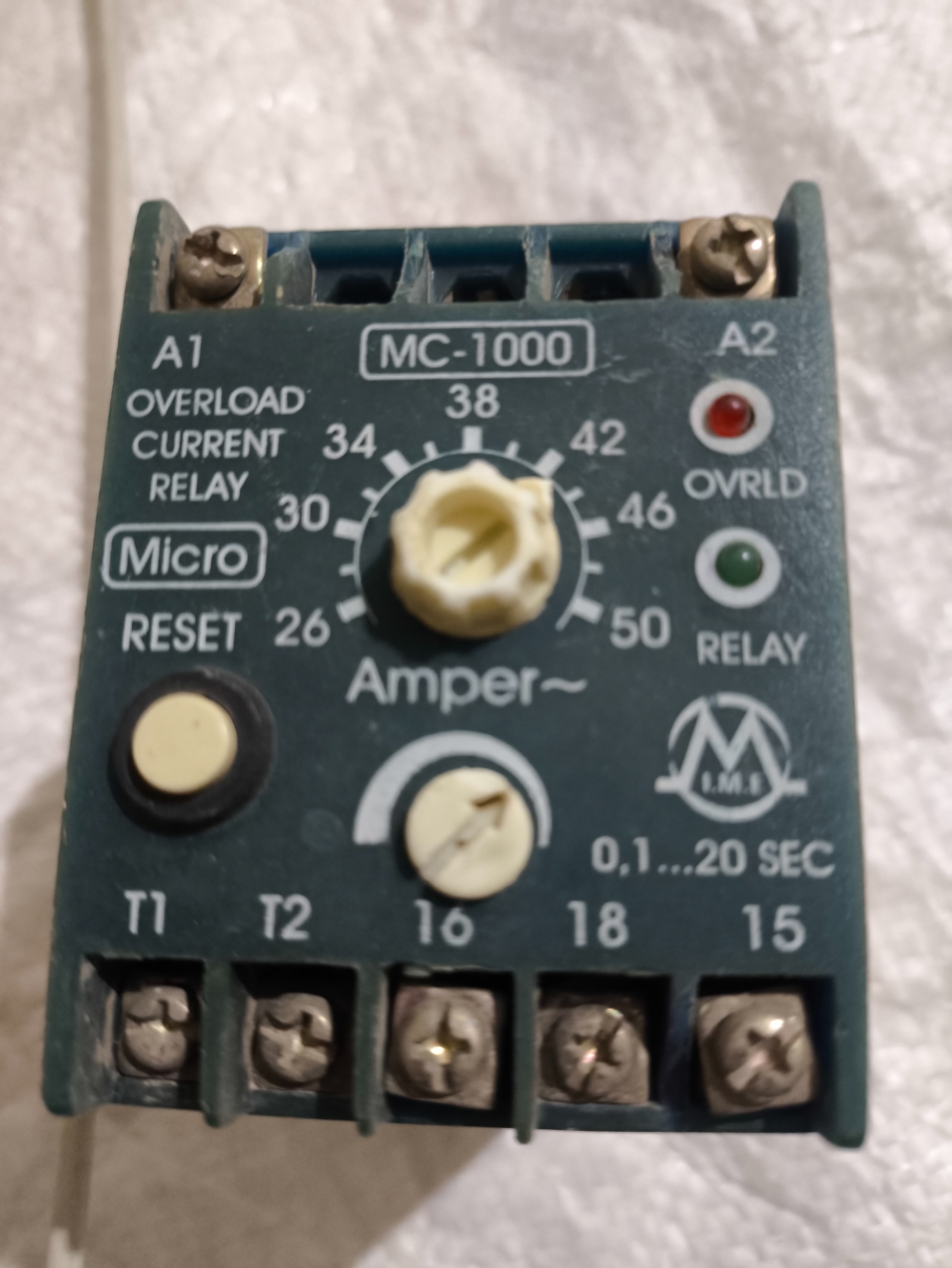

در تصاویر، یک رله اضافهبار (Overload Relay) مدل MICRO MC-1000 دیده میشود.
این نوع رله معمولاً در تابلوهای صنعتی برای حفاظت موتورهای سهفاز در برابر اضافهبار استفاده میشود.

در ادامه مشخصات فنی دقیق و کامل براساس ظاهر دستگاه و استانداردهای همین مدل آورده شده است:

-

مشخصات فنی رله MICRO مدل MC-1000

نوع دستگاه

رله کنترل جریان / رله اضافهبار (Overload Current Relay)

ویژگیها و قابلیتها

حفاظت موتورهای سهفاز در برابر:

اضافهبار (Overload)

جاری شدن بیش از حد جریان نامی

دارای:

کلید RESET

ولوم تنظیم جریان (آمپراژ)

ولوم تنظیم تأخیر قطع (0.1 تا 20 ثانیه)

چراغ وضعیت Overload (قرمز)

چراغ وضعیت Relay (سبز)



-

مشخصات دقیق عملکرد

� رنج تنظیم جریان (Current Setting Range)

براساس نوشته روی ولوم:

30 تا 50 آمپر
(مقیاس روی دستگاه: 30 34 38 42 46 50 آمپر)

تنظیم زمان قطع (Time Delay)

0.1 تا 20 ثانیه
(قابل تنظیم با ولوم پایین دستگاه)

ولتاژ تغذیه بوبین

220VAC یا 380VAC
(بسته به مدل معمولاً با شماره پایههای A1 و A2 مشخص میشود)

ترمینالها

T1 T2 T3 : ورودی جریان (از CT یا مسیر موتور)

15 16 18 : کنتاکت خروجی رله (Common / NO / NC)

A1 A2 : تغذیه بوبین رله

� برند سازنده

برند Micro

تولید شرکت I.M.I (ایران میکرو یا مشابه آن)



-

کاربردهای دستگاه

حفاظت موتورهای سهفاز 3 تا 15 کیلووات

نصب در تابلو برق صنعتی

مناسب برای:

پمپها

فنها

کمپرسورها

نوار نقالهها

دستگاههای کارخانهای
