رله کنترل جریان سه فاز

رله کنترل جریان سهفاز (3-Phase Current Control Relay) مدل:

MICRO MAX MC-1000-X

است.

این نوع رلهها معمولاً برای محافظت موتور سهفاز در برابر اضافهبار، عدم تعادل جریان، و تشخیص خطا در فازها استفاده میشوند.

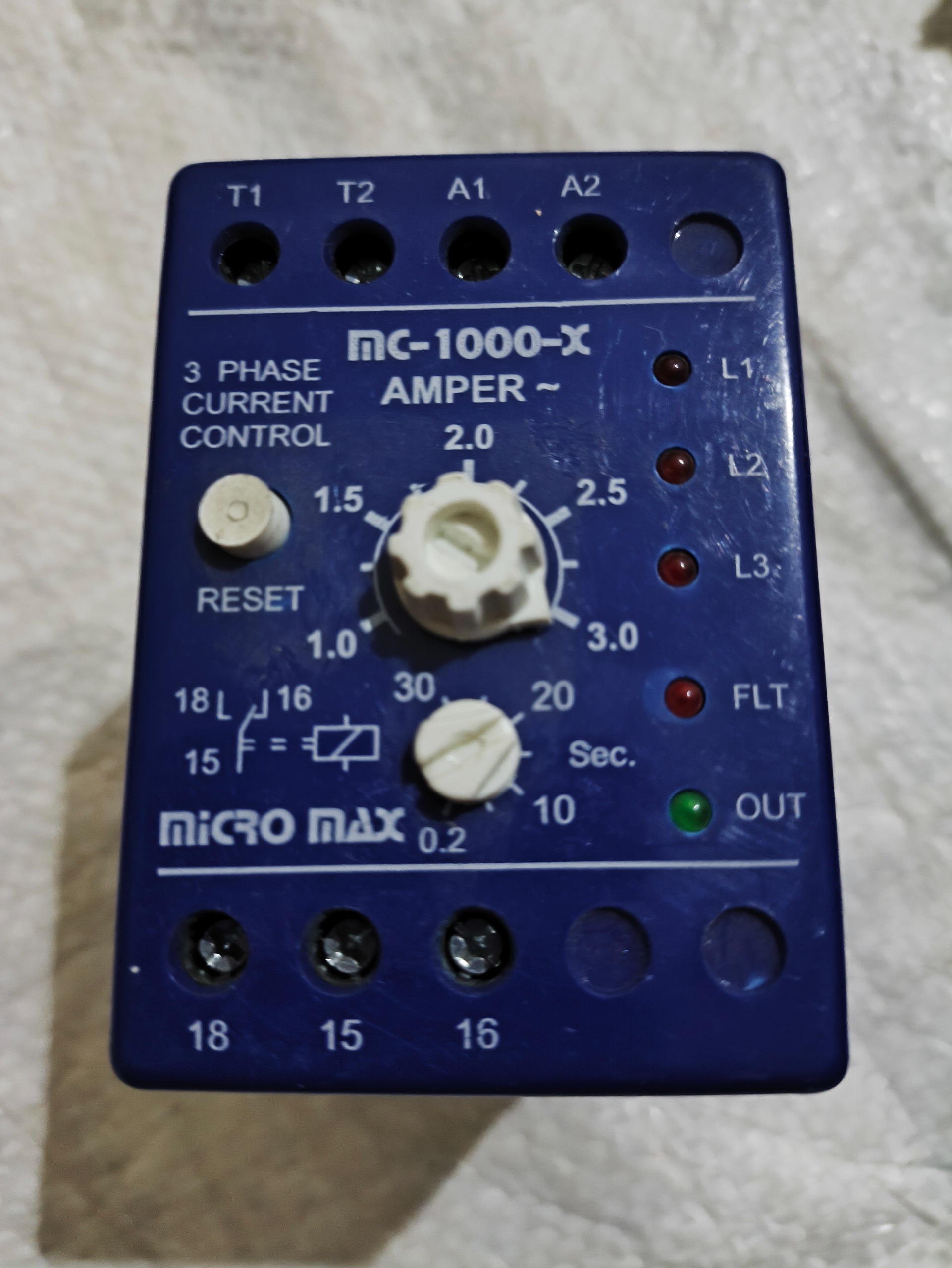

بر اساس نوشتههای روی بدنه، مشخصات فنی قابل استخراج دقیقاً به این صورت است:

-

مشخصات فنی دستگاه MICRO MAX MC-1000-X

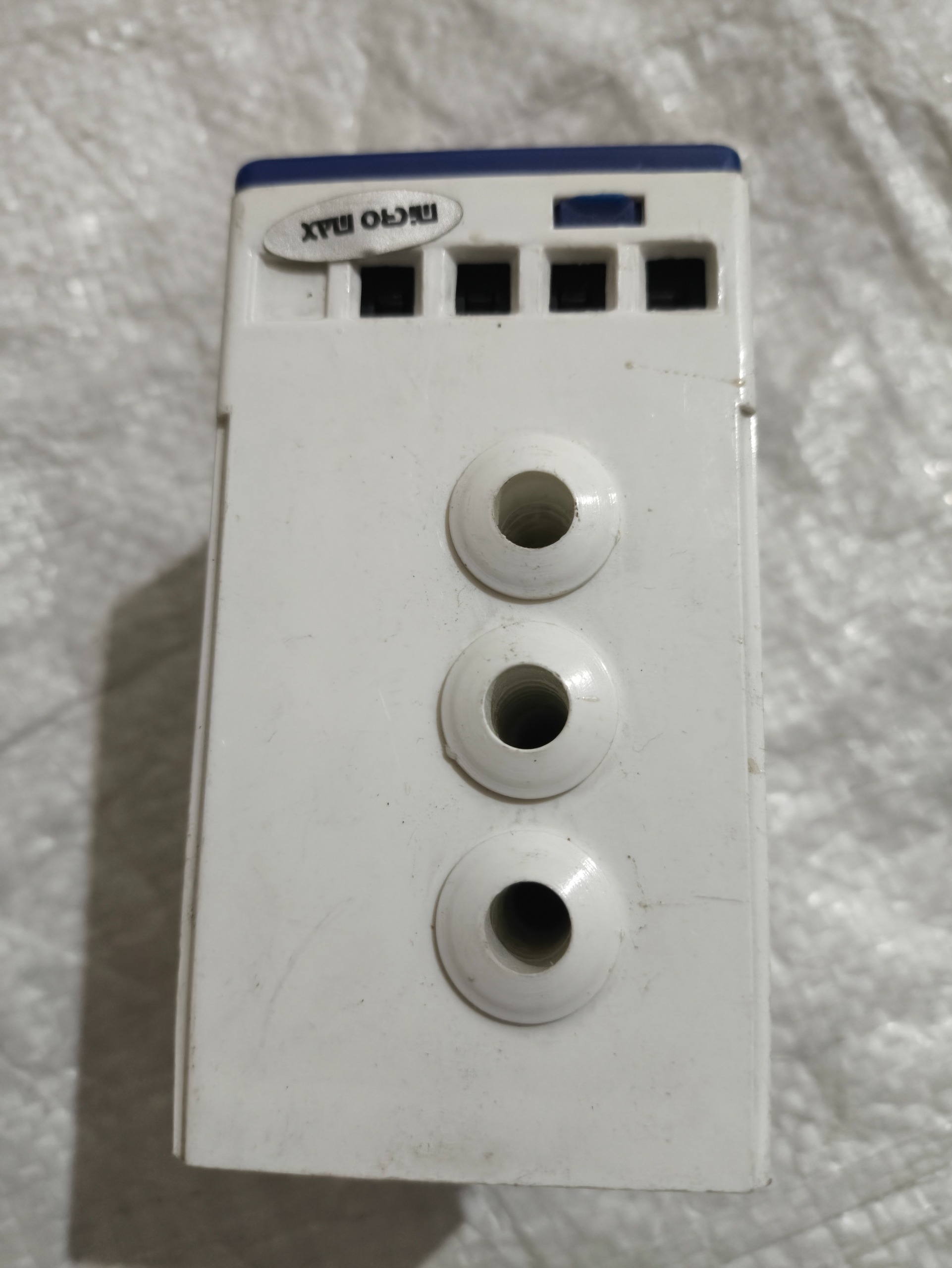

1) ورودیها و ترمینالها

ورودی سهفاز

T1 / T2 / T3
ورود جریان سه فاز از طریق ترانس جریان (CT)

برق تغذیه / فرمان

A1 A2
ترمینال تغذیه یا بوبین رله (بسته به مدل)

خروجی رله

ترمینالهای 15 16 18
معمولاً:

15 = COM

16 = NC

18 = NO



-

2) تنظیمات روی دستگاه

محدوده تنظیم جریان

روی ولوم بزرگ مشخص شده:

1.0 A تا 3.0 A

با دقتهای میانی: 1.5 2.0 2.5

این یعنی دستگاه با ترانس جریان تطبیق داده شده و مقدار جریان مجاز را در این بازه تنظیم میکنید.

تنظیم زمان تاخیر

ولوم پایین:

10 تا 30 ثانیه این زمان تأخیر برای جلوگیری از تریپ ناخواسته بهکار میرود.

RESET

کلید RESET برای بازگشت رله به حالت عادی پس از خطا



-

3) چراغها (LED Indicators)

L1 L2 L3

نمایش وضعیت جریان در هر فاز
اگر جریان غیر عادی باشد، LED مربوط روشن یا چشمک میزند.

FLT

خطا (Fault)

OUT

خروجی فعال / رله در حالت وصل

-

4) نوع عملکرد رله

طبق نوشتهها:

3 Phase Current Control

رله قادر است خطاهای زیر را تشخیص دهد:

اضافهبار (Over Current)

عدم تعادل جریان

قطعی فاز (Under Current / Phase Loss)

اضافه جریان لحظهای



-

5) ویژگیهای عمومی (بر اساس مدلهای مشابه Micro Max)

> این بخش براساس مدلهای مشابه MICRO MAX در بازار است و ممکن است چند درصد تفاوت داشته باشد



تغذیه: 220VAC یا 24VAC (بسته به تیپ)

کنتاکت رله: 8A یا 10A

حداکثر ولتاژ کاری: 250VAC

طراحی برای نصب روی ریل (Rail Mount)



-
