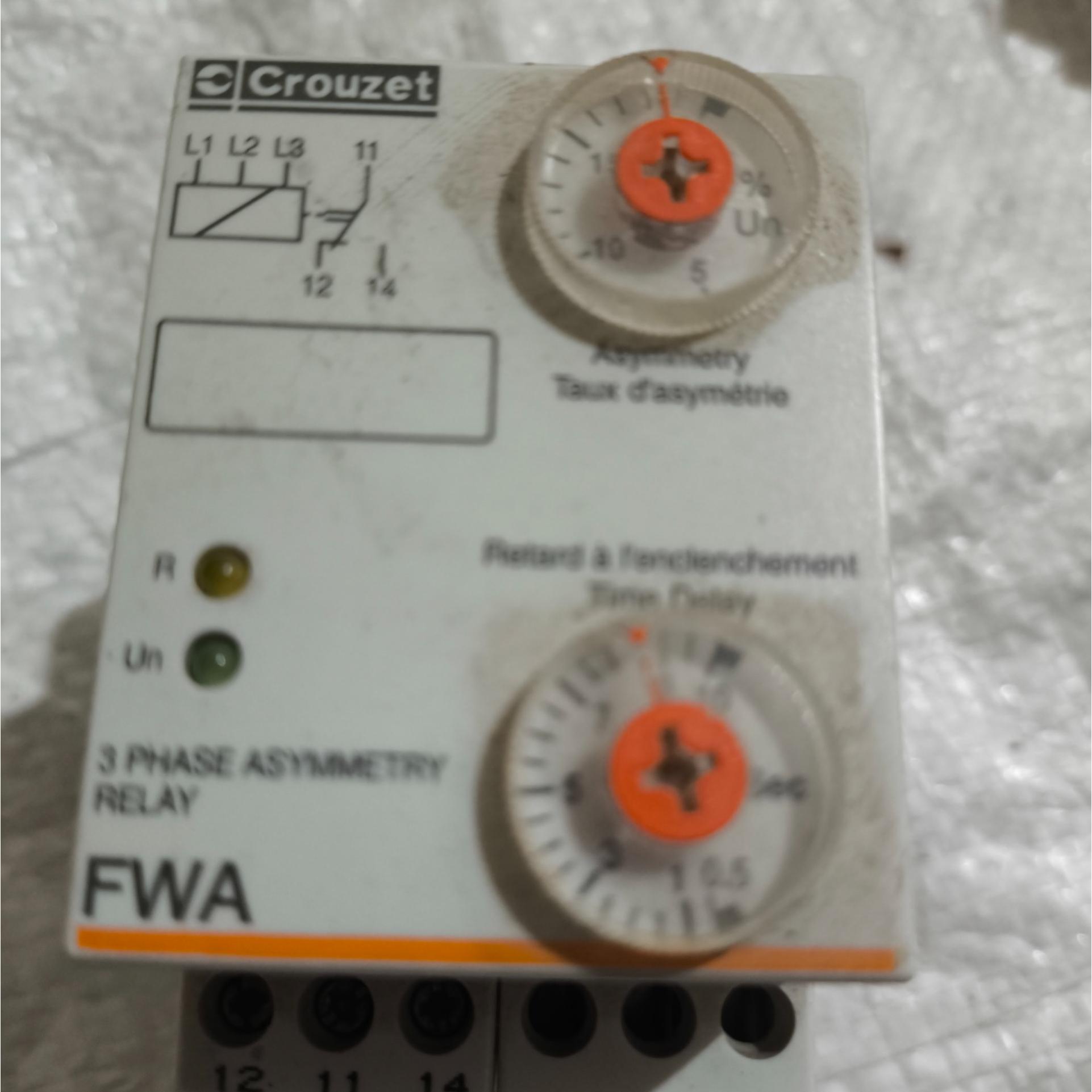

رله کنترل عدم تقارن فاز

مشخصات فنی دقیق رله FWA Crouzet

نوع دستگاه:

رله کنترل عدم تقارن فاز (Phase Asymmetry / Phase Unbalance Relay)

برند:

Crouzet Syrelec
Made in France

مدل:

FWA Code: 84873001

-

مشخصات الکتریکی

ولتاژ تغذیه و اندازهگیری:

3×380400 VAC (سهفاز)

فرکانس: 50 / 60 Hz

میزان تحمل جریان خروجی:

8A / 250VAC

1/3 HP 240VAC

نوع رله خروجی:

رله Changeover (یک NO و یک NC)

ترمینالهای خروجی: 11 12 14



-

کارکرد و تنظیمات

کارکرد اصلی:

تشخیص عدم تقارن ولتاژ فازها (Phase Unbalance / Asymmetry)

حفاظت تجهیزات سهفاز (موتور، پمپ، کمپرسور، تابلو برق)

تنظیمات جلوی دستگاه:

1) Time Delay تأخیر عملکرد

بازه تنظیم: 0.5 تا 10 ثانیه

2) Asymmetry Level میزان حساسیت عدم تقارن فاز

قابل تنظیم در محدوده: 5% تا 15%



-

ترمینالها

ورودی سهفاز:

L1

L2

L3

خروجی رله:

11 (مشترک)

12 (NC)

14 (NO)



-

� ساختار و نصب

نصب روی ریل DIN

عرض تقریبی: 35mm

دارای LED وضعیت:

Un ولتاژ صحیح

R خطا یا عدم تقارن



-
