رله کنترل فاز Micro Max

مشخصات فنی رله کنترل فاز Micro Max مدل TELE-101 / TELE-101X

نوع دستگاه

Phase Failure Relay (رله کنترل فاز / رله حفاظت فاز)
مدلها:

TELE-101

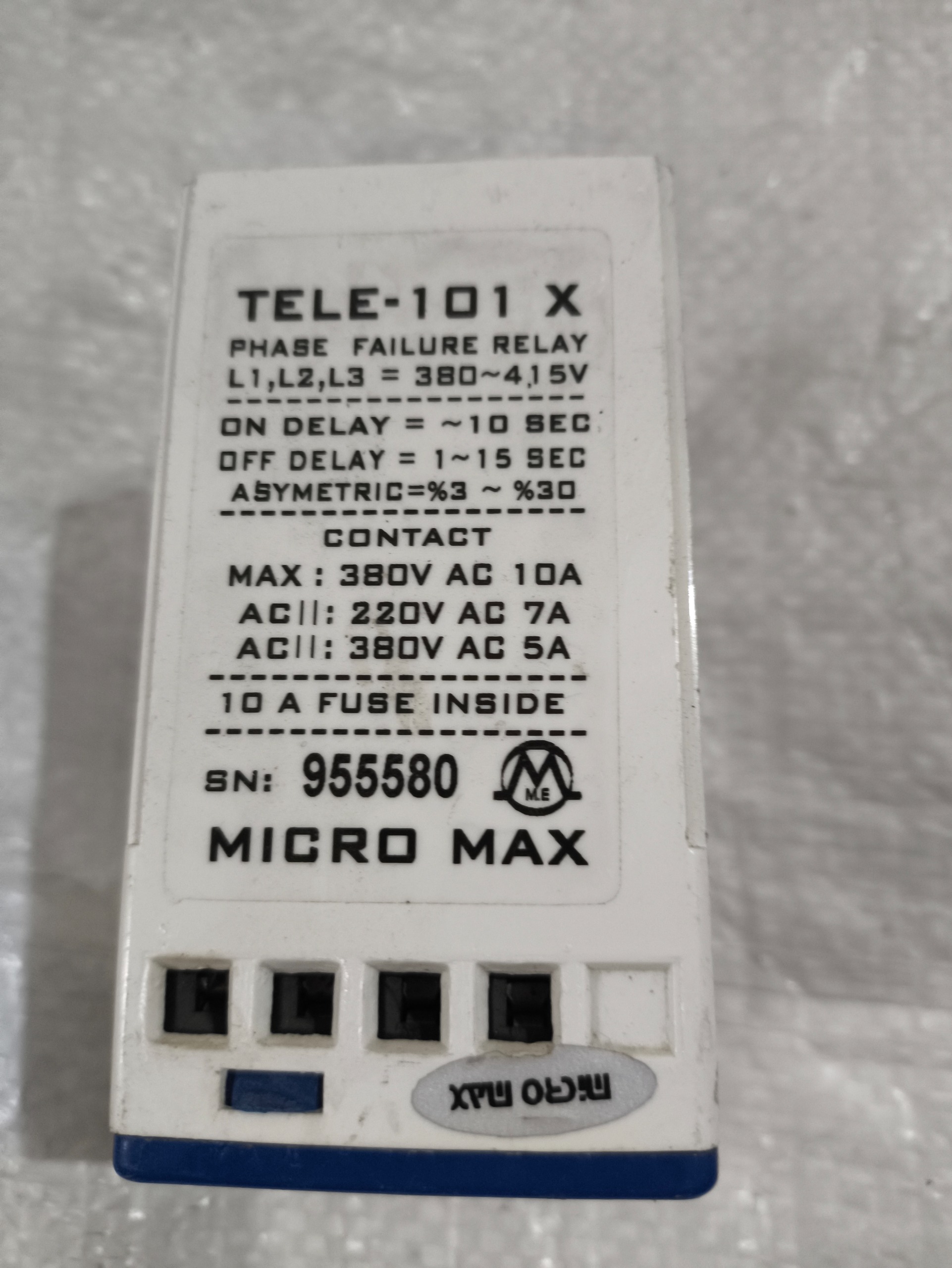

TELE-101X (نسخه کاملتر)



-

عملکرد و حفاظتها

این رله موارد زیر را کنترل و حفاظت میکند:

قطع فاز (Phase Failure)

تشخیص نبودن هر یک از فازهای L1, L2, L3

جابجایی فاز (Phase Sequence)

بررسی ترتیب صحیح فازها

عدم تعادل ولتاژ فازها (Phase Asymmetry)

قابل تنظیم بین:
3٪ تا 30٪

افت ولتاژ / کمبود ولتاژ (Under Voltage U<)**

وجود چراغ U< روی رلههای آبی نشان دهنده این قابلیت است.

تأخیر قطع و وصل (Delay)

On Delay (تأخیر وصل): ~10 ثانیه

Off Delay (تأخیر قطع): 1 تا 15 ثانیه (قابل تنظیم)



-

مشخصات تغذیه (ورودی فازها)

ورودیها: L1 L2 L3

ولتاژ کاری: 380 ولت ± 4.5 ولت

فرکانس: 50/60 Hz



-

مشخصات کنتاکت خروجی Relay Output

خروجی دارای کنتاکت رله با ظرفیت:

� Contact Rating

AC1: 380V AC 10A

AC11: 220V AC 7A

ACIII: 380V AC 5A

نوع خروجی:
کنتاکت Change-Over (NONCCOM)
پایههای خروجی: 15 16 18

-

فیوز داخلی

دارای فیوز داخلی 10A



-

چراغهای نشانگر (LED Indicators)

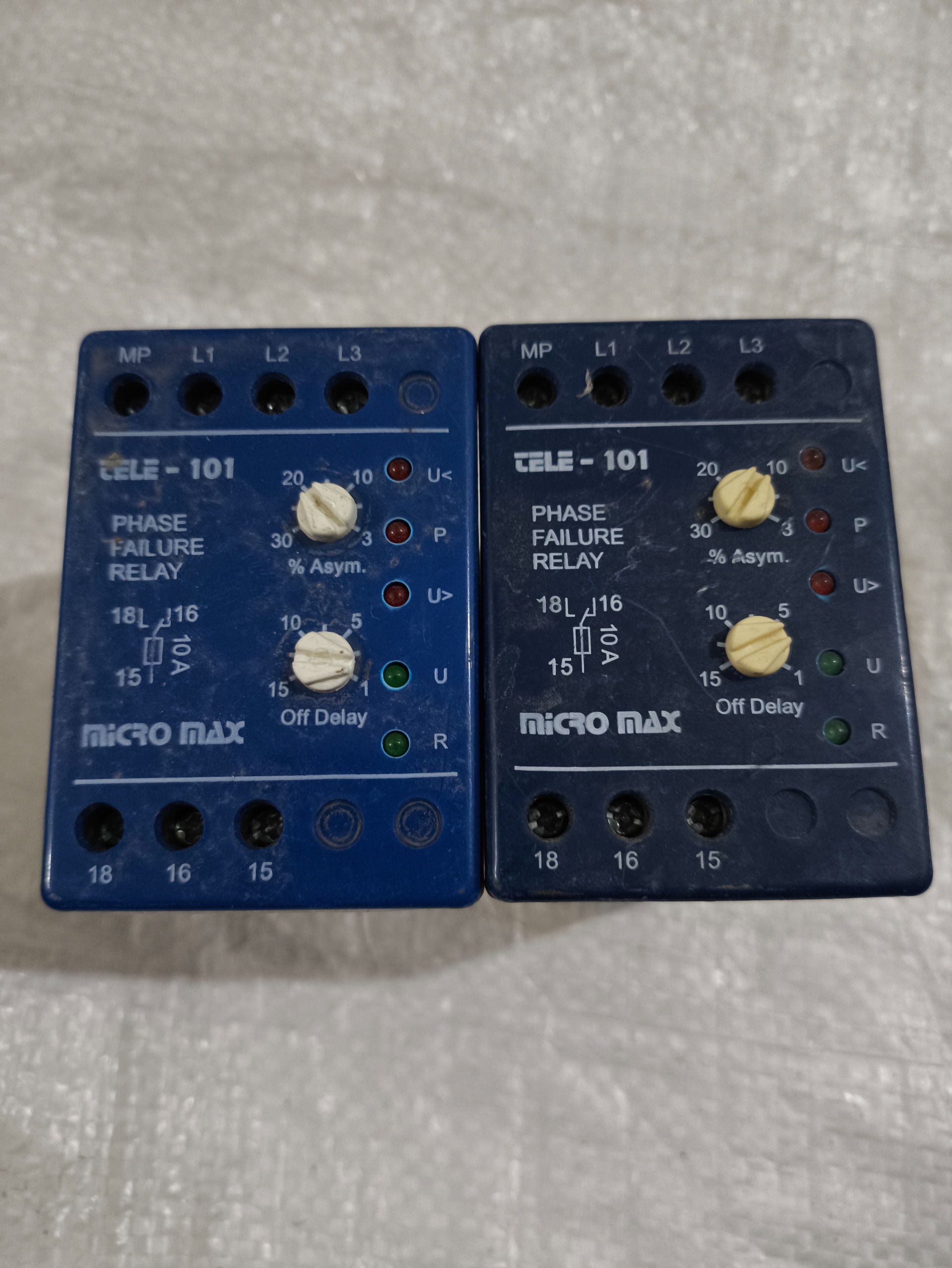

روی مدل TELE-101 (آبی رنگ) وجود دارد:

U< نشاندهنده افت ولتاژ

P خطای جابجایی فاز

U ولتاژ صحیح / حالت عادی

R وضعیت کنتاکت خروجی

Asym. عدم تقارن ولتاژ



-

کلیدهای تنظیم (Pots)

دو پیچ تنظیم موجود است:

1. % Asymmetry (عدم تعادل ولتاژ)

از 3% تا 30%



2. Off Delay

از 1 تا 15 ثانیه





-

کاربردها

حفاظت موتورهای سهفاز صنعتی

پمپها

کمپرسور

آسانسور

تابلوهای توزیع و کنترل



-
