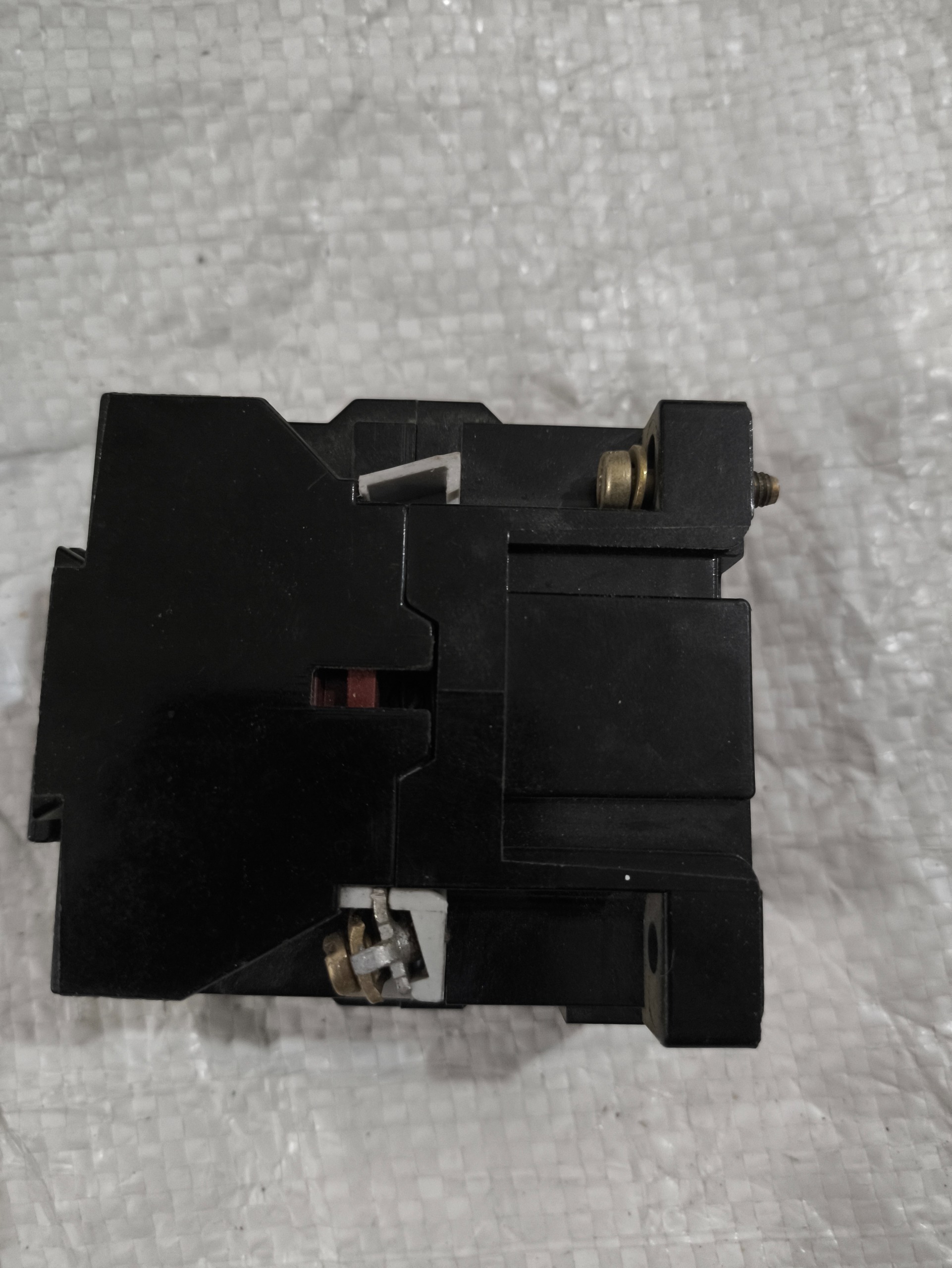

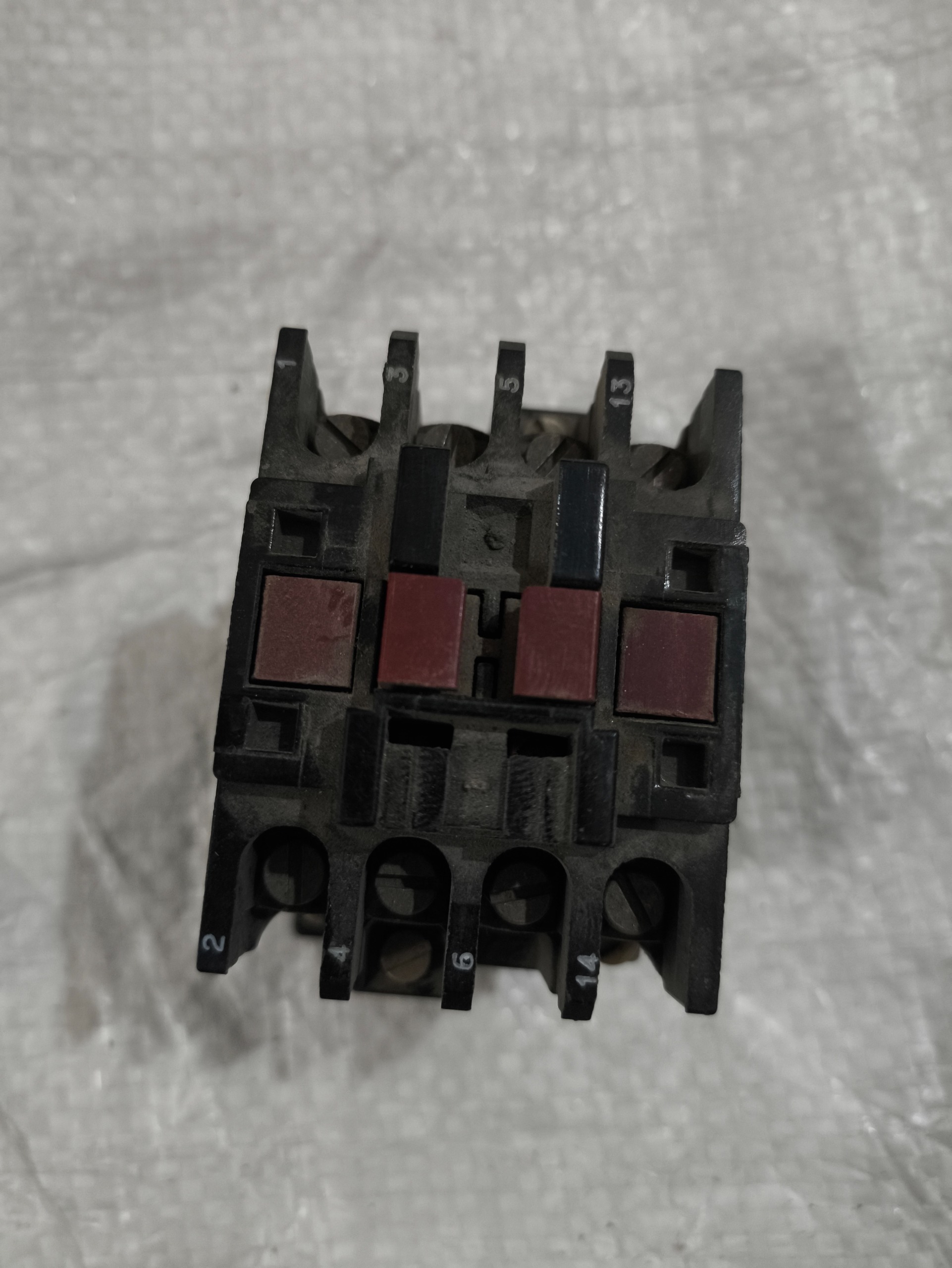

کنتاکتور Telemecanique LC1-D123

مشخصات فنی کنتاکتور Telemecanique LC1-D123

مدل و استاندارد

مدل: LC1-D123

برند: Telemecanique (اشنایدر الکتریک Schneider Electric)

استاندارد: IEC 158-1



-

مشخصات جریان و ولتاژ کاری

جریان نامی (AC1):

25A در ولتاژ 660V

توان مجاز برای موتورهای AC3

ولتاژ توان مجاز

220V 3 kW
380V 5.5 kW
660V 5.5 kW / 7.5 kW (بسته به نوع موتور)

حداکثر ولتاژ کاری:

500V AC

حداکثر جریان اتصال کوتاه (Ith):

20A

حداکثر جریان لحظهای (In):

12A (AC3) طبق علامت روی پلاک



-

مشخصات موتور (HP Rating)

برای AC3:

فاز 230V 230/460/575V 480V

1 فاز 2 hp
3 فاز 3 hp 7.5 hp 10 hp



-

مشخصات کنتاکت کمکی

Auxiliary Contacts:

ولتاژ مجاز کنتاکت کمکی: 600V max

قابلاستفاده برای AC ،DC ،H.D ،S.D



-

جریان مداوم کنتاکتها

24A Continuous Current



-

مشخصات بوبین (در تصاویر ذکر نشده)

ولتاژ بوبین روی این عکس مشخص نیست، معمولاً در سری LC1-D12xx عدد آخر (xx) نوع ولتاژ بوبین است، مثل:

24V AC

48V AC

110V AC

220V AC

24V DC
اگر خواستید میتوانم به شما کمک کنم ولتاژ بوبین را هم پیدا کنید.



-

کاربرد کلی دستگاه

کنتاکتور LC1-D123 برای:

راهاندازی موتور سهفاز

سوئیچینگ بارهای صنعتی

کنترل روشن/خاموش تجهیزات

استفاده در تابلو برقهای فرمان
