کنتاکتور CHINT NC7-09

کنتاکتور CHINT NC7-09

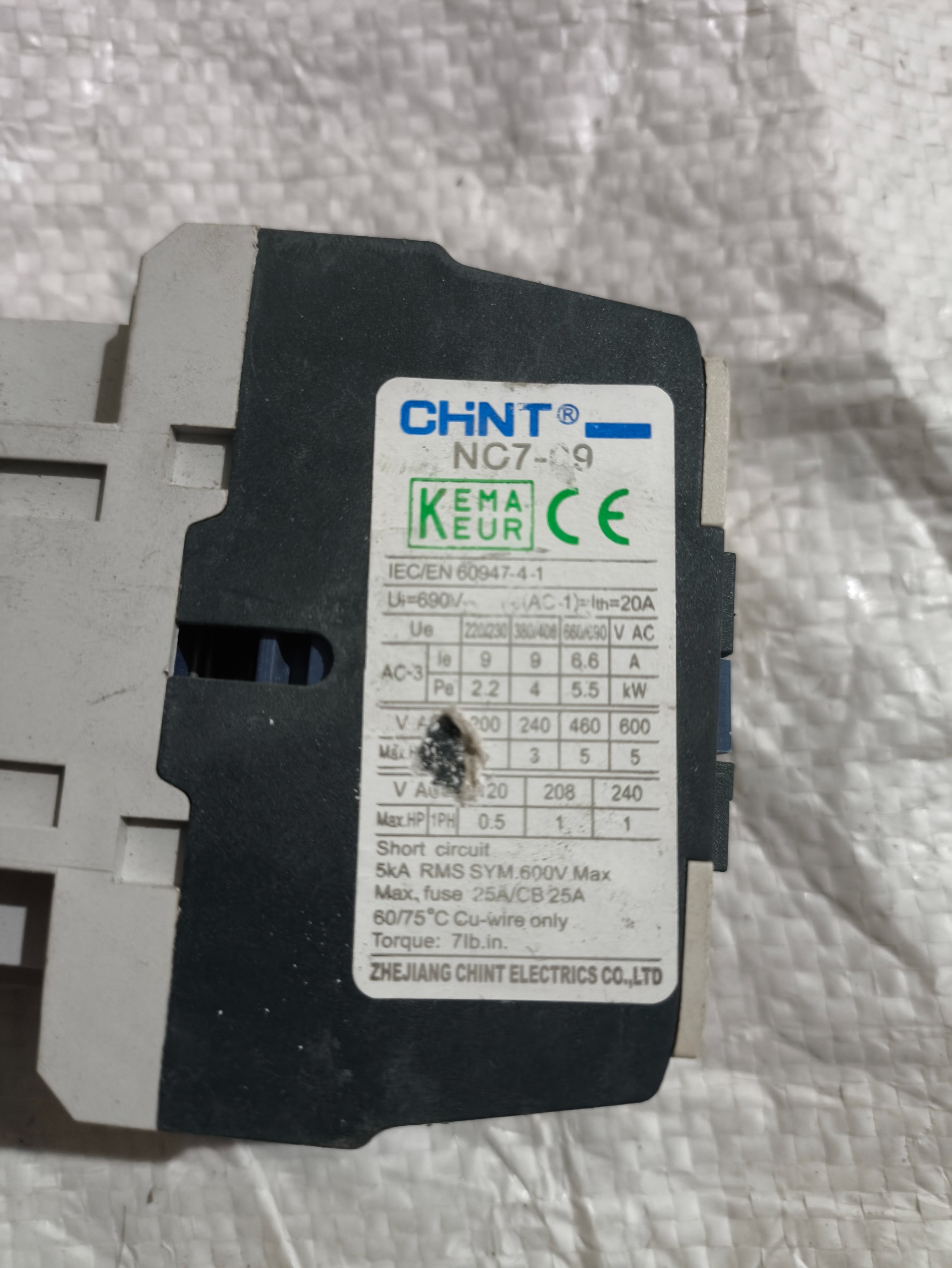

مشخصات نامی برق

مدل: NC7-09

برند: CHINT

استاندارد: IEC/EN 60947-4-1

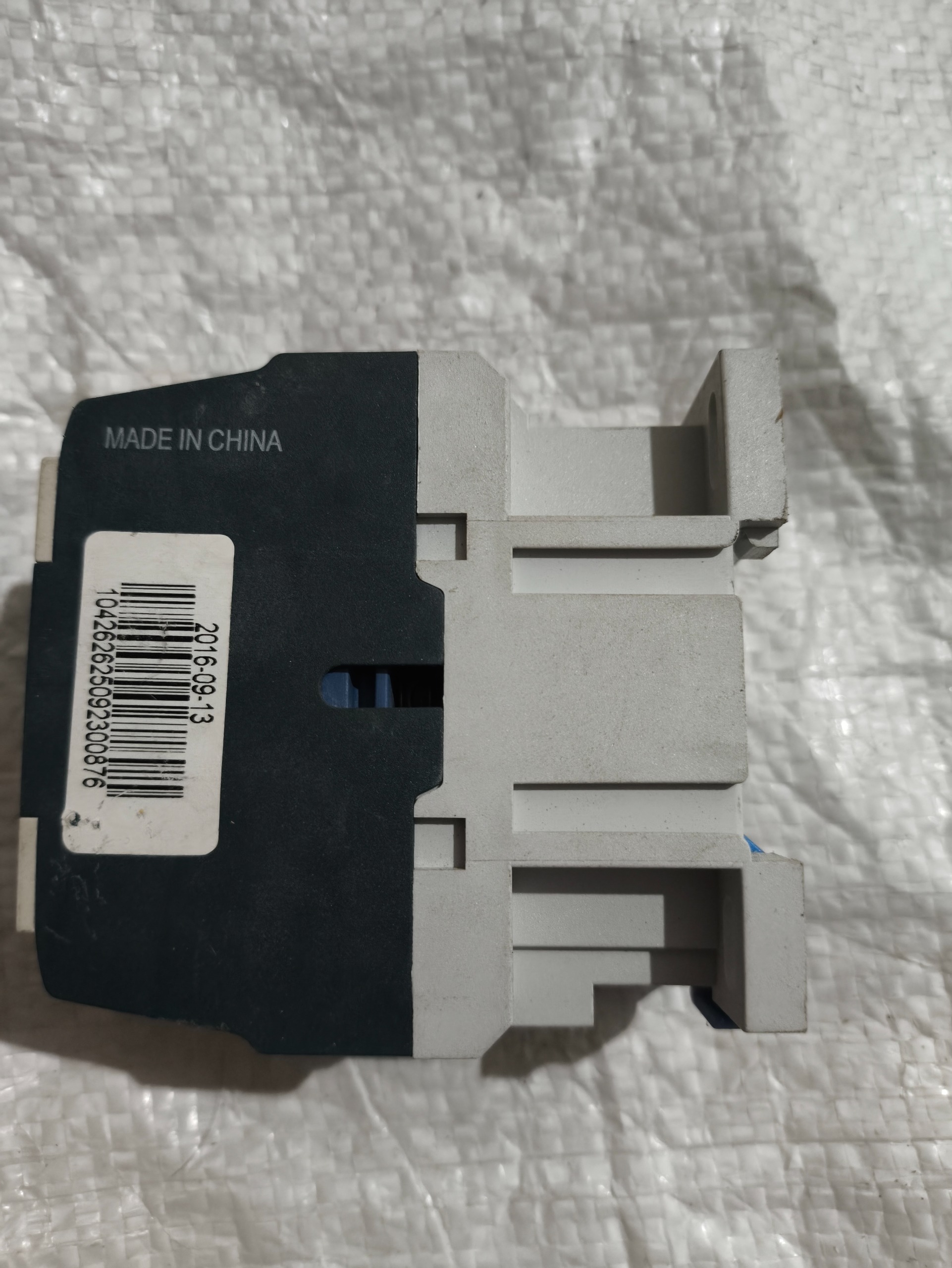

کشور سازنده: چین



-

ولتاژهای قابل استفاده

ولتاژ عایقی (Ui):

Ui = 690V AC

ولتاژ قطع اتصال (Ue)

AC-3

220V 4 kW

380V 5.5 kW

415V 6.6 kW

440V 6.6 kW

500V 6.6 kW



جریان نامی (Ie)

AC-3: 9A  (این یعنی برای موتور 9 آمپر مناسب است)



-

توان موتوری قابل تحمل (AC-3 Duty)

220V حدود 2.2 kW

380/400V حدود 4 kW

415440V 5.56.6 kW



-

توان اسب بخار (HP)

120V 0.5 HP

240V 1 HP



-

مشخصات حفاظتی

حداکثر جریان اتصال کوتاه:

5kA در 600V

حداکثر فیوز قابل استفاده:

25A فیوز یا کلید 25A



-

سایر ویژگیها

دمای مجاز سیمکشی: 60/75°C

گشتاور سفت کردن پیچها: 7 lb-in

دارای 1 کنتاکت کمکی NO 1314

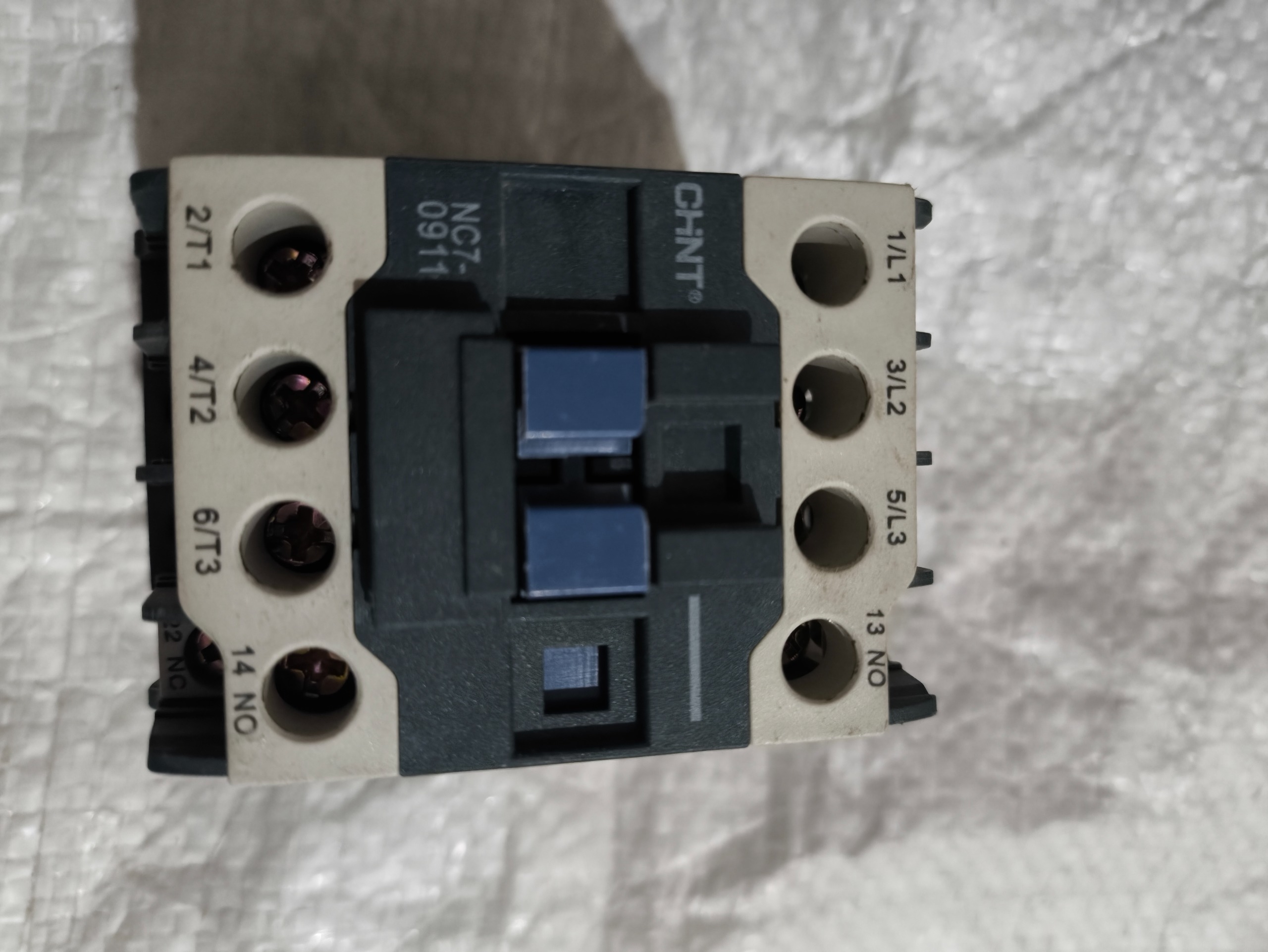

ترمینالهای ورودی: L1-1 ، L2-3 ، L3-5

ترمینالهای خروجی: T1-2 ، T2-4 ، T3-6



-

� جمعبندی

این قطعه یک کنتاکتور 9 آمپر AC-3 است، مناسب برای راهاندازی و کنترل موتورهای سهفاز تا توان تقریبی 4 کیلووات در شبکه 400 ولت.
