تایمر PARS FANAL مدل PFTH3-A8

تایمر PARS FANAL مدل PFTH3-A8

1. ولتاژ تغذیه

220V AC/DC

فرکانس: 50/60Hz

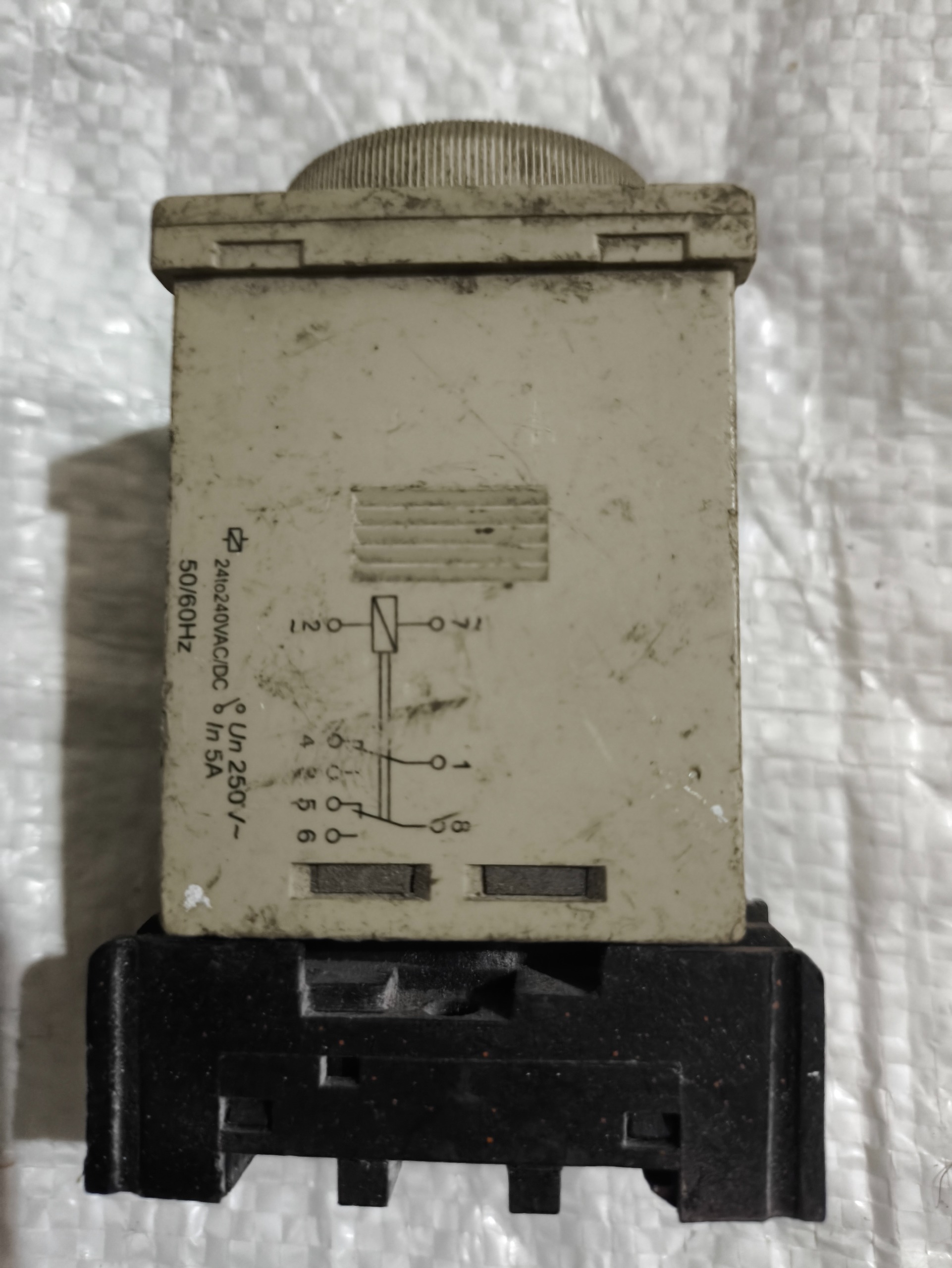

2. نوع خروجی (کنتاکتها)

خروجی رلهای (Relay)

1 عدد تیغه تغییر وضعیت (SPDT)

ظرفیت کنتاکت:

5A 250VAC

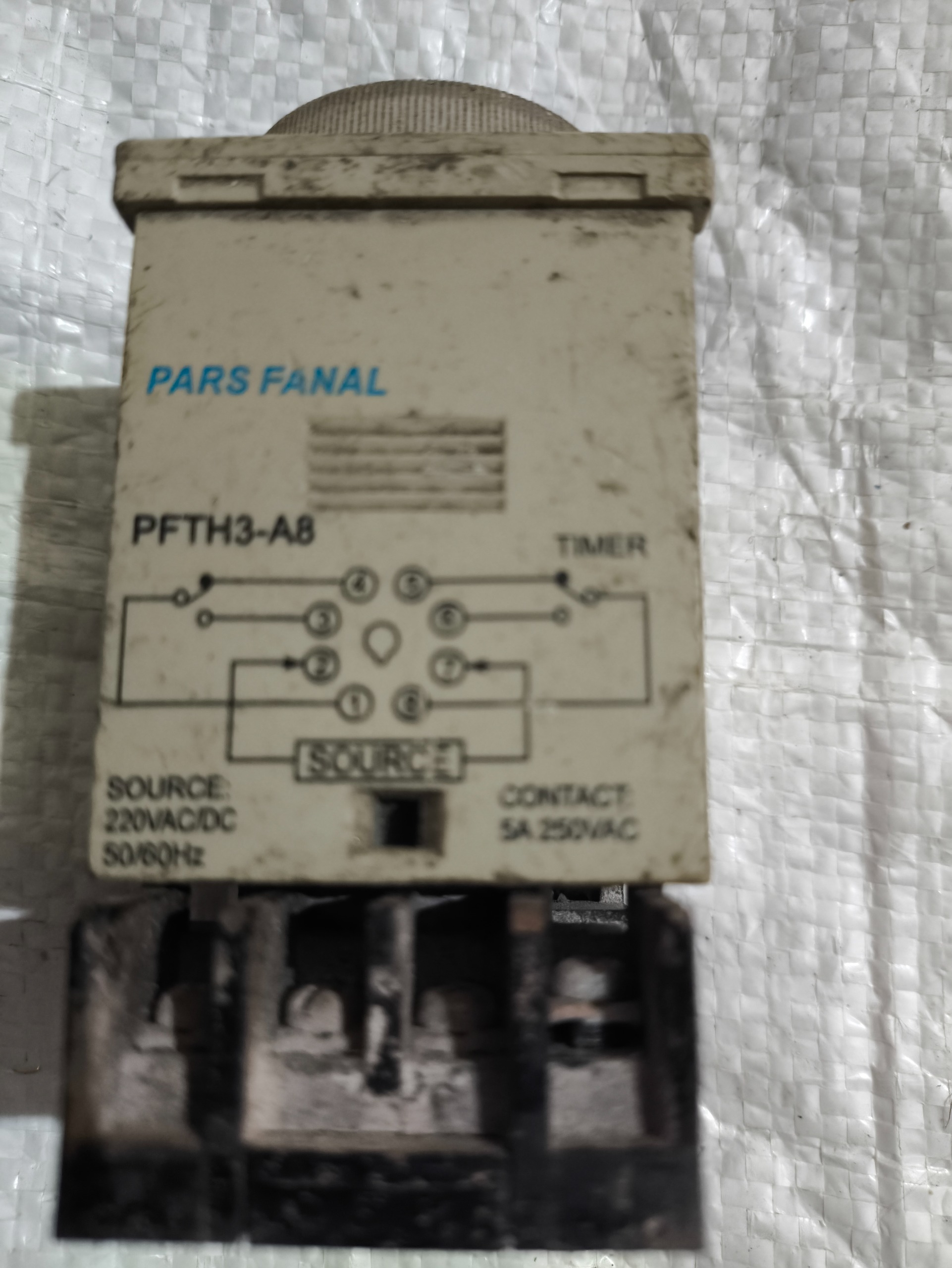

3. شمارهگذاری پایهها

طبق دیاگرام روی بدنه:

A و C ورودی تغذیه

1 و 3 و 4 کنتاکت خروجی رله (COM, NO, NC)

بسته به حالت انتخابی، عملکرد تغییر میکند.

4. نوع تایمر

این مدل معمولاً از نوع مولتی فانکشن (Multi-function) است که میتواند شامل حالتهای زیر باشد:

تاخیر در وصل (ON-Delay)

تاخیر در قطع (OFF-Delay)

فلاشینگ یا چشمکزن

تاخیر چرخهای

و چند حالت دیگر (بسته به نسخه تولید)

5. محدوده تنظیم زمان

دامنه زمانی بسته به مدل دقیق، یکی از این بازهها است:

0.1 تا 10 ثانیه

1 تا 100 ثانیه

1 تا 30 دقیقه

(در عکس مشخص نیست، معمولاً روی صفحه تنظیم زمان چاپ میشود.)

6. نوع بدنه و نصب

قابل نصب در سوکت 8 پایه (Octal 8-Pin Socket)

قابل نصب روی ریل یا پنل

جنس بدنه ABS مقاوم در برابر حرارت

7. جریان مصرفی

حدود 5VA

8. دمای کارکرد

از 10°C تا +55°C



-

� جمعبندی

این قطعه یک تایمر صنعتی 8 پایه از برند معتبر ایرانی پارس فانال است، مدل PFTH3-A8 با تغذیه 220 ولت AC/DC و خروجی 5 آمپر.
