کنتاکتور 12 آمپر کره

مشخصات فنی کنتاکتور Hyundai UMC-12

مدل:

HYUNDAI UMC 12

نوع:

کنتاکتور مغناطیسی (Magnetic Contactor)

-

1. مشخصات بوبین (Coil Ratings)

روی بوبین نوشته شده:

220V ~ 50Hz

240V 60Hz

ترمینالهای بوبین:

A1

A2



-

2. جریان مجاز (Continuous Current)

21A (آمپر)



-

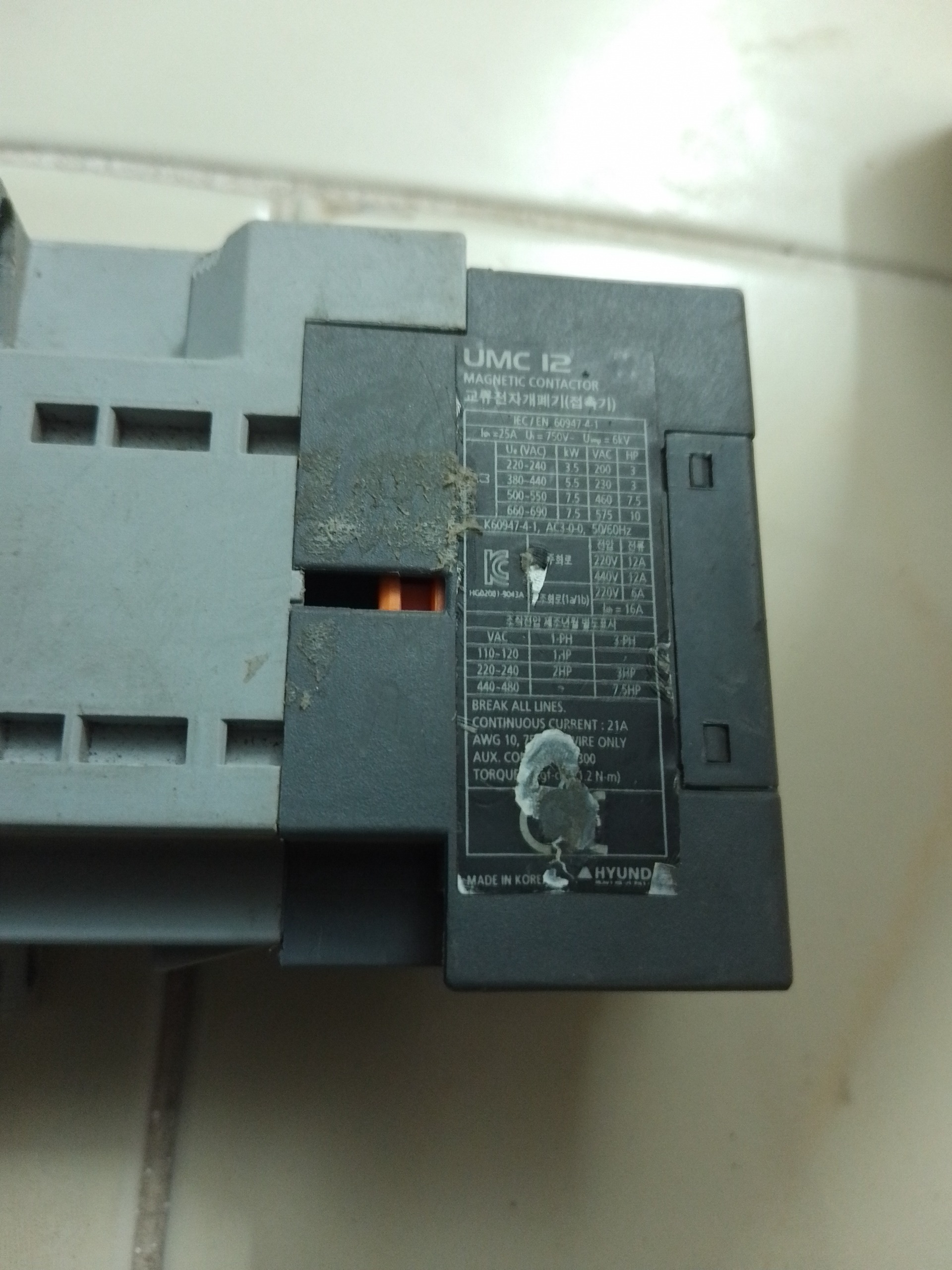

3. توان قابل تحمل موتور (AC-3 Duty)

از جدول درجشده روی بدنه:

ولتاژ 220240 ولت AC

توان موتور: 3 اسب بخار (HP)

جریان نامی: 9.5A

ولتاژ 380440 ولت AC

توان موتور: 5.5 اسب بخار (HP)

جریان نامی: 9.5A

ولتاژ 500550 ولت AC

توان موتور: 7.5 اسب بخار (HP)

جریان نامی: 9.5A

(اعداد دقیق ممکن است کمی ناخوانا باشند ولی مطابق UMC-12 استاندارد همین مقادیر هستند.)

-

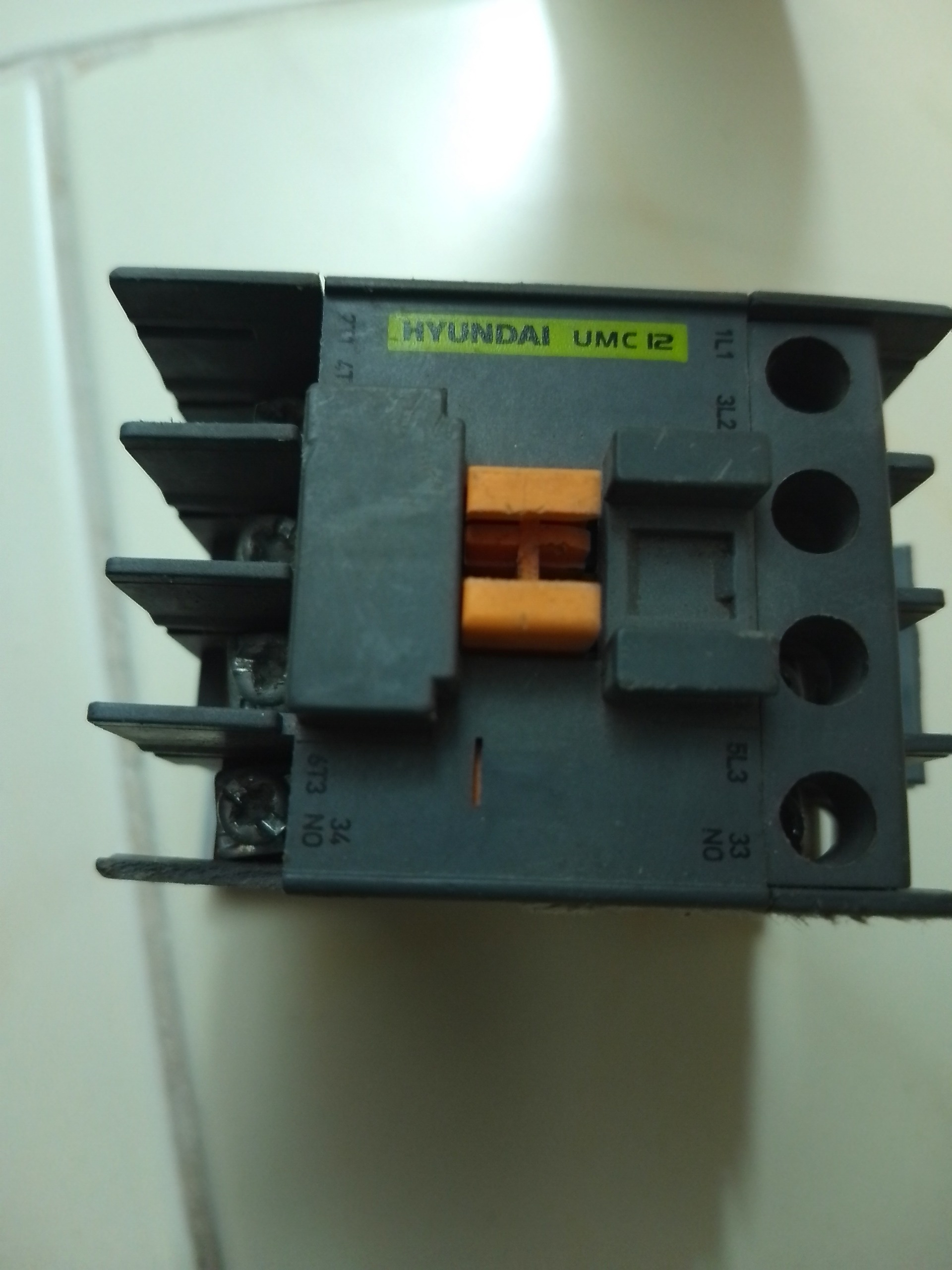

4. کنتاکتهای کمکی (Auxiliary Contacts)

روی بدنه مشخص است:

13 14 : NO (نرمال باز)

33 34 : NO (نرمال باز)

بنابراین این مدل دارای 2 عدد کنتاکت کمکی NO میباشد.

-

5. سیمگیری و استانداردها

مناسب برای سیم AWG 10 (مس)

گشتاور سفت کردن ترمینالها: 1.2 N·m

استاندارد: IEC 60947-4-1



-

6. کشور سازنده

Made in Korea (KOREA)
تولید شرکت HYUNDAI
