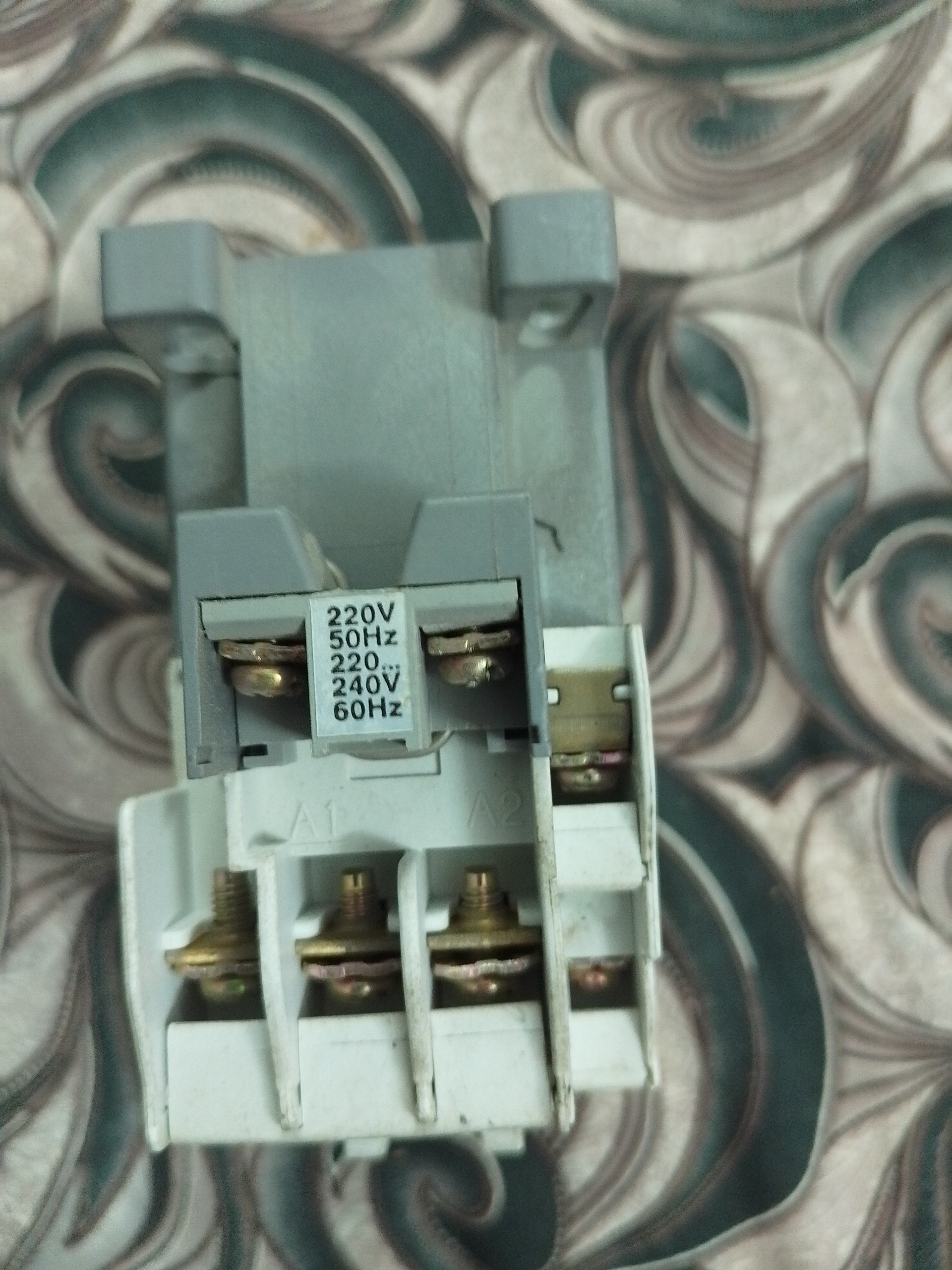

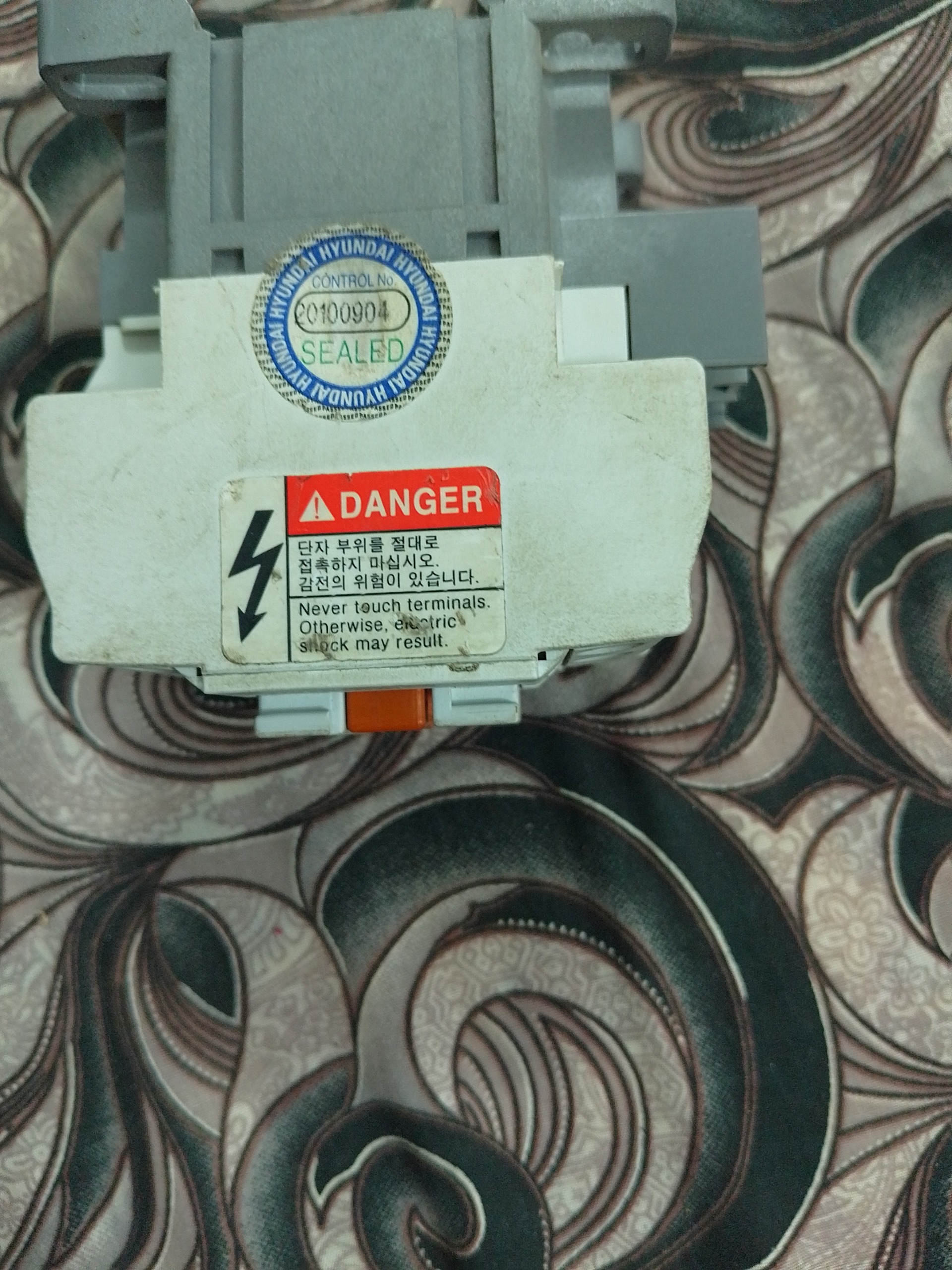

کنتاکتور 22آمپر هیوندای

خیلی خوب، این قطعه یک کنتاکتور (Contactor) از برند CHINT سری NC7 و مدل NC7-2511 است. در ادامه مشخصات فنی آن را تا حد امکان بر اساس منابع پیدا شده توضیح میدهم:

-

مشخصات فنی کنتاکتور CHINT NC7-2511

1. سری و کاربرد

جزو سری NC7 چنت (AC Contactor).

طبق کاتالوگ، برای قطع و وصل مدارهای AC و کنترل موتور به کار میرود.

مطابق با استاندارد IEC 60947-4-1.



2. جریان و توان

جریان نامی: 25 آمپر.

توان (موتوری): ~11 کیلووات (در برخی منابع ذکر شده) برای این مدل.



3. ولتاژ

ولتاژ کاری (خط): تا 690V AC (مطابق با سری NC7 که کار تا 690V را پشتیبانی میکند)

ولتاژ بوبین (سیمپیچ فرمان): در یک نسخه 220 V AC ذکر شده است.

همچنین نسخهای با بوبین 24V AC هم وجود دارد (مدل NC7-2511-24) طبق Electromahsan.



4. تیغههای کمکی (Auxiliary Contacts)

دارای تیغه کمکی: 1NO + 1NC (یک تیغه باز + یک تیغه بسته) در مدل NC7-2511.



5. ابعاد فیزیکی
طبق جدول ابعاد در کاتالوگ NC7:

عرض (Amax): 56 میلیمتر

عمق (Bmax): 88 میلیمتر

ارتفاع (Cmax): 100 میلیمتر

همچنین مقادیر دیگر در کاتالوگ مشخص است (D، E، ).



6. دمای کاری / محدوده محیطی

در توضیح مدل 25 آمپر، برخی از فروشندگان محدوده دمای -5°C تا °C را آوردهاند.

البته در دیتاشیت عمومی سری NC7 دقیقاً عدد دمای کاری برای هر مدل را چک کنید (به کاتالوگ رجوع شود).



7. استاندارد استفاده

این کنتاکتور مناسب برای کاربرد AC-3 (یعنی کنترل موتور) در ولتاژ 400V است (مطابق اطلاعات سری NC7).

همچنین میتواند بهترکیب با رله بار اضافه (overload relay) تبدیل به استارتر مغناطیسی شود.



8. مشخصات مکانیکی / عمر

کنتاکتورها معمولاً عمر مکانیکی زیادی دارند (قطع/وصل مکرر)؛ سری NC7 برای راهاندازی موتور طراحی شدهاند.

سایز بدنه (پک فیزیکی) مناسب برای نصب در تابلو یا روی ریل بستگی دارد به نوع پایه طبق کاتالوگ باید در طراحی تابلو در نظر گرفته شود.





-

جمعبندی:

این قطعه کنتاکتور قدرتمند و مناسب برای کنترل موتور است (AC).

برای بارهایی تا حدود 11 کیلووات (یا جریان ~25 آمپر) مناسب است.

بوبین آن در نسخههای مختلف (220 V AC یا 24 V AC) موجود است.

دارای تیغههای کمکی برای کنترل یا مانیتورینگ وضعیت (وصل / قطع).

مطابق با استاندارد بینالمللی IEC بوده و قابلیت ترکیب با رله اضافهبار را دارد.
