کلید حرارتی تله مکانیک 17 تا 23 آمپر

خلاصه مشخصات فنی

کلید محافظ موتور (MPCB) مدل Schneider / Telemecanique GV2-M21

نوع قطعه

کلید حرارتیمغناطیسی محافظ موتور
(Motor Protection Circuit Breaker MPCB)

-

مشخصات الکتریکی اصلی

مدل: GV2-M21

رنج جریان قابل تنظیم: 1723 آمپر

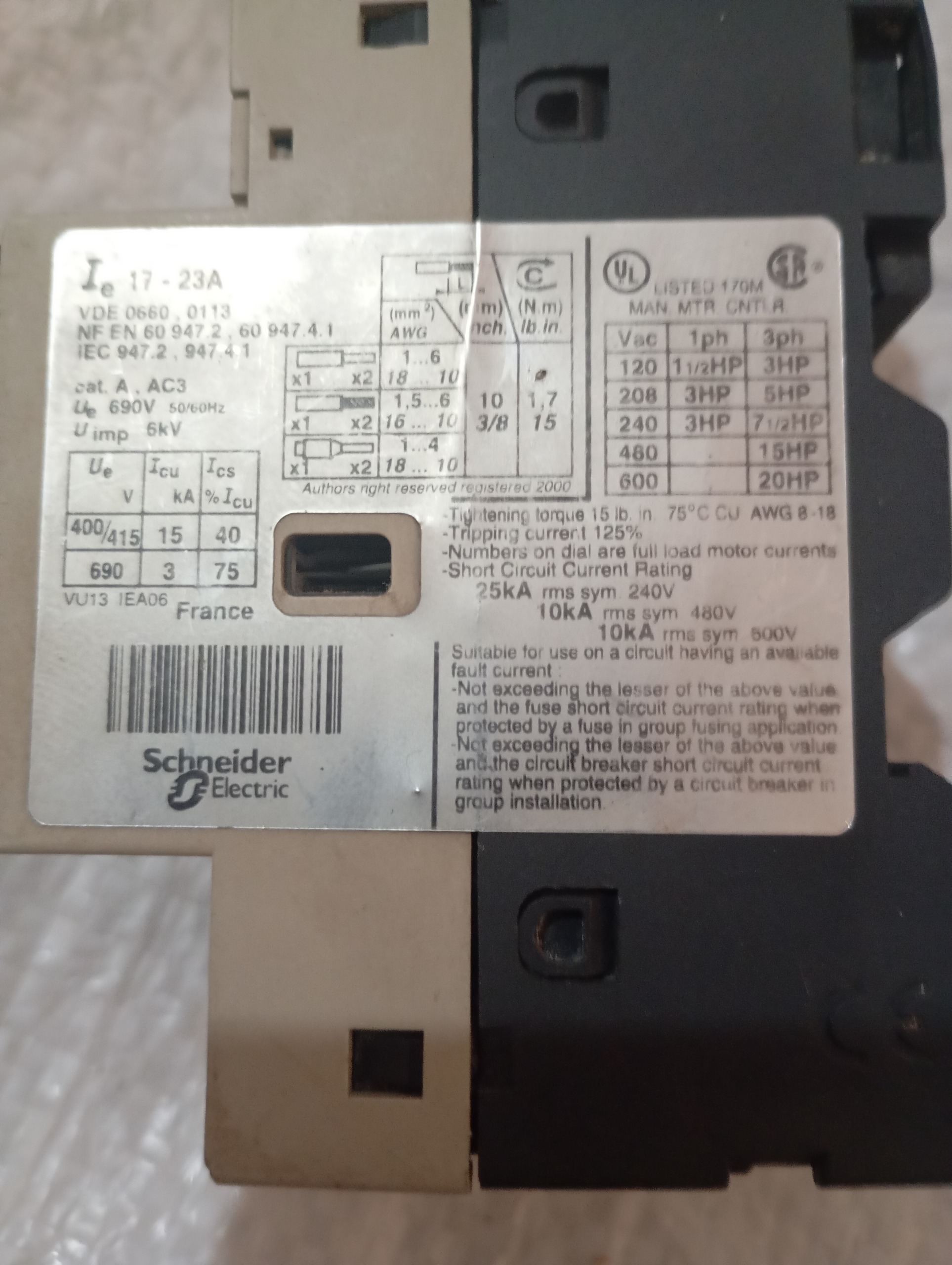

استانداردها:

IEC 947-2

IEC 947-4-1

VDE 0660

NF EN 60947.2 / 60947.4.1

توان مورد پشتیبانی برای موتورها (AC3):

230V 7.5 HP

400/415V 11 HP / 7.5 kW

460V 15 HP

ولتاژ کاری (Ue):

400/415V 45A (Icu)، 10kA

690V 3kA / 5kA Impulse

قدرت قطع اتصال کوتاه:

10 kA در 400/415V AC

3 kA در 690V

کلاس مصرف: AC3 (موتورهای آسنکرون)



-

ویژگیهای عملکردی

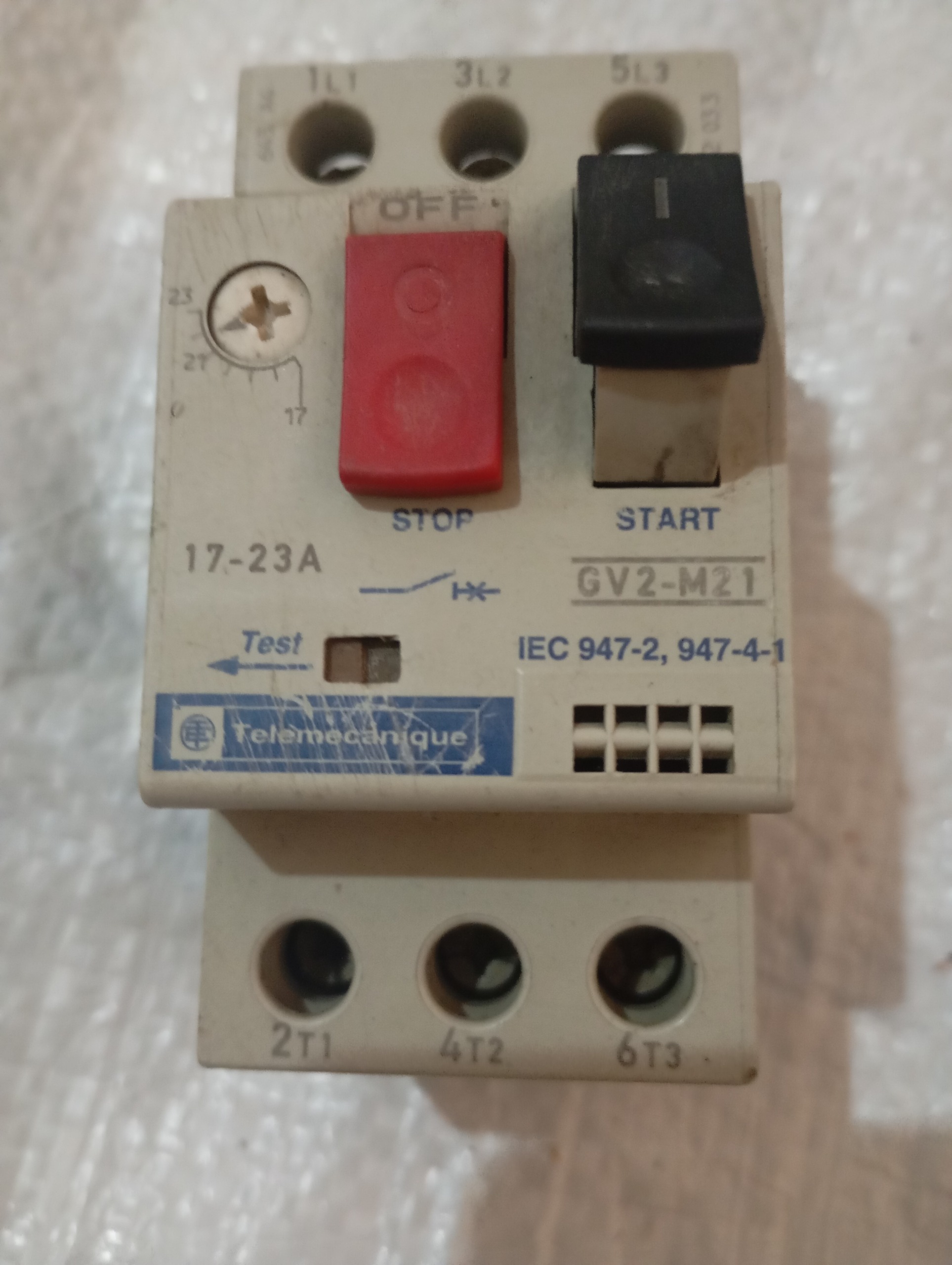

دارای دکمه STOP (قرمز) و START (مشکی)

دارای حالت Test

دارای حفاظت:

حرارتی (بیشبار)

مغناطیسی (اتصال کوتاه)

ساخت: Schneider Electric France



-

مشخصات ترمینالها و نصب

ورودی: L1 L2 L3

خروجی: T1 T2 T3

گشتاور محکم کردن پیچها:

1.7 تا 3.3 N·m

کابل قابل استفاده:

1 تا 6 میلیمتر مربع (تکی)

1 تا 4 میلیمتر مربع (دو سیمه)
