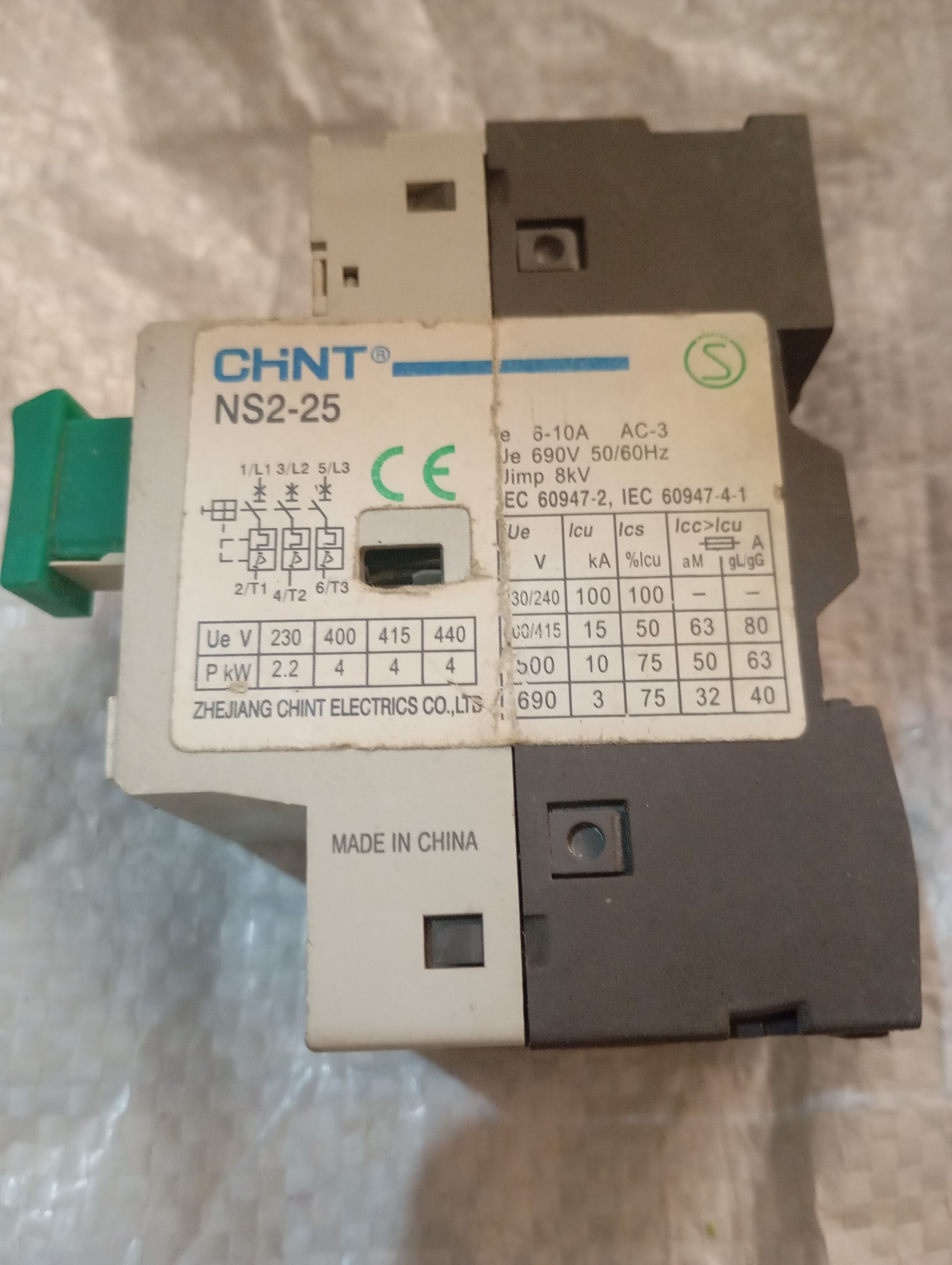

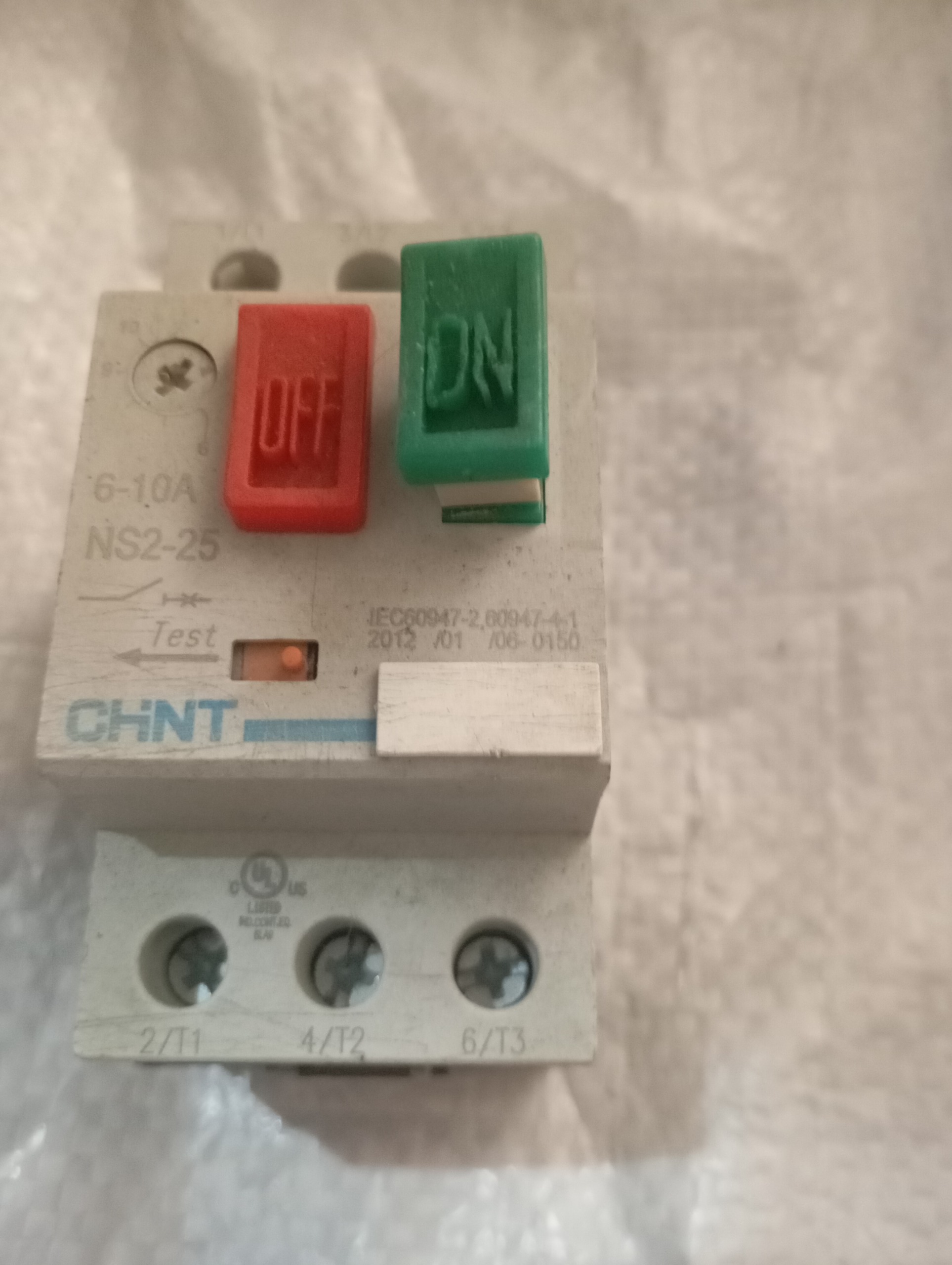

کلید حرارتی چانت مدل NS2-25

خلاصه مشخصات فنی CHINT NS2-25

نوع قطعه: Manual Motor Starter / Motor-Protection Breaker (قطعکن / محافظ موتوری دستی)

استانداردها: IEC/EN 60947-2 و IEC/EN 60947-4-1

ولتاژ عایقی (Ui): 690 V

ولتاژ کار (Ue): AC 230/240 V, 400/415 V, 440 V, 500 V, تا 690 V

فرکانس کاری: 50 / 60 Hz

محدوده جریان قابل تنظیم: وابسته به زیر مدل برای مثال:

610 A

1318 A

1723 A و 2025 A نیز وجود دارد.

جریان نامی کل بدنه (frame rating): معمولاً 25 A برای NS2-25.

قابلیت قطع مدار کوتاه (Short-circuit breaking capacity):

برای 230/240 V و 400/415 V: تا 100 kA

برای ولتاژهای بالاتر کاهش مییابد (بسته به زیر مدل)

دسته کاربرد (Application category): AC-3 (مناسب برای راهاندازی موتورهای AC سهفاز)

کارکردها: قطع/وصل دستی + حفاظت در برابر اضافهبار (overload)، اتصال کوتاه (short circuit) و قطع فاز یا عدم تعادل فاز (phase failure)

شرایط کاری محیطی (شرایط نصب):

دمای محیط: -5 °C تا +40 °C (میزان میانه 24 ساعته نباید بیش از +35 °C باشد)

حداکثر ارتفاع برای نصب: 2000 m از سطح دریا

رطوبت نسبی: تا 50% در +40 °C؛ و تا 90% در دمای پایینتر (مثلاً +20 °C) هم مجاز است.

درجه آلودگی محیط (Pollution class): III

موارد کاربرد رایج: راهاندازی و حفاظت موتورهای AC سهفاز؛ کنترل و قطع/وصل بارهای موتوری یا صنعتی؛ استفاده در تابلوهای برق صنعتی یا ساختمانی.
