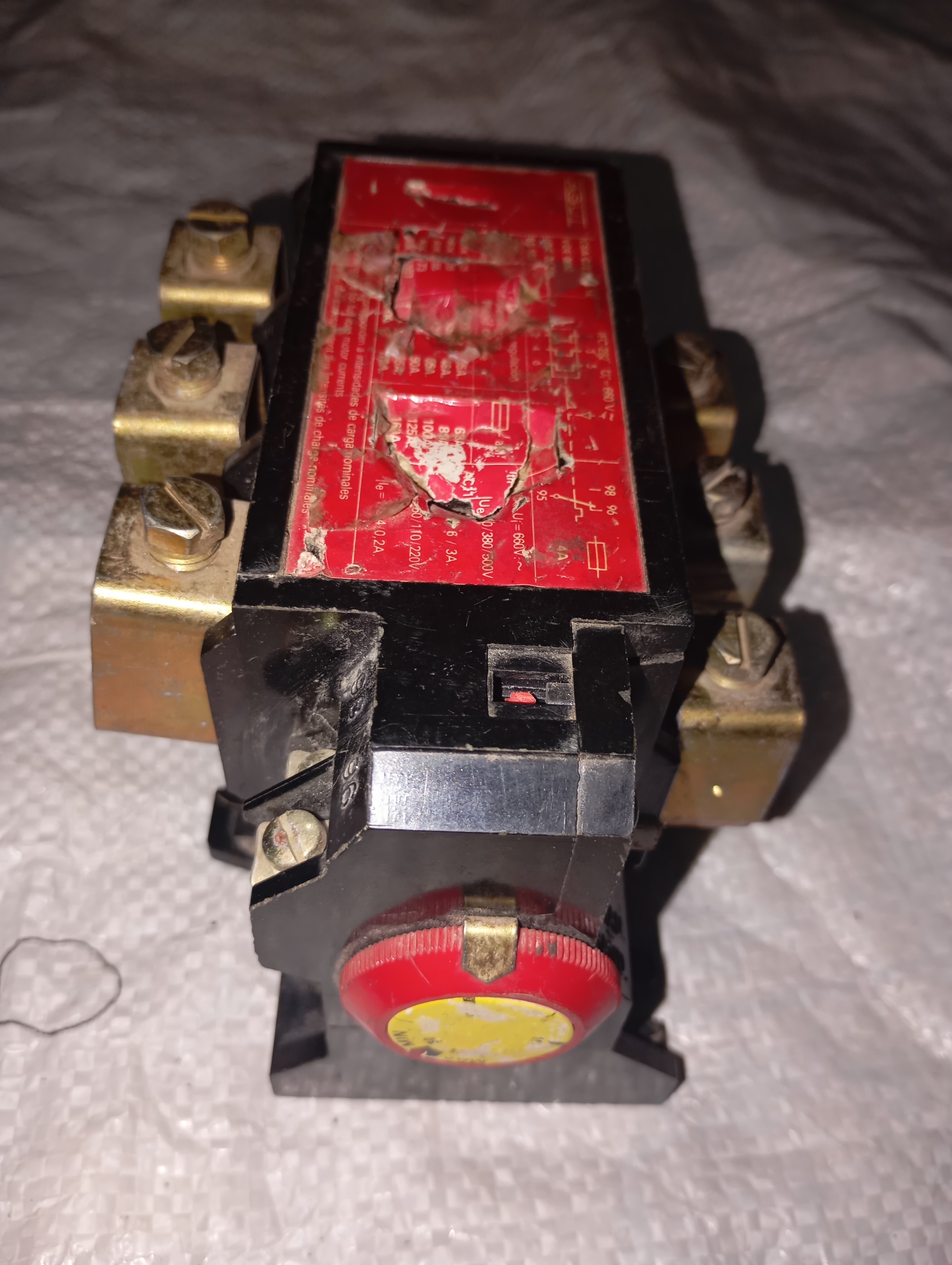

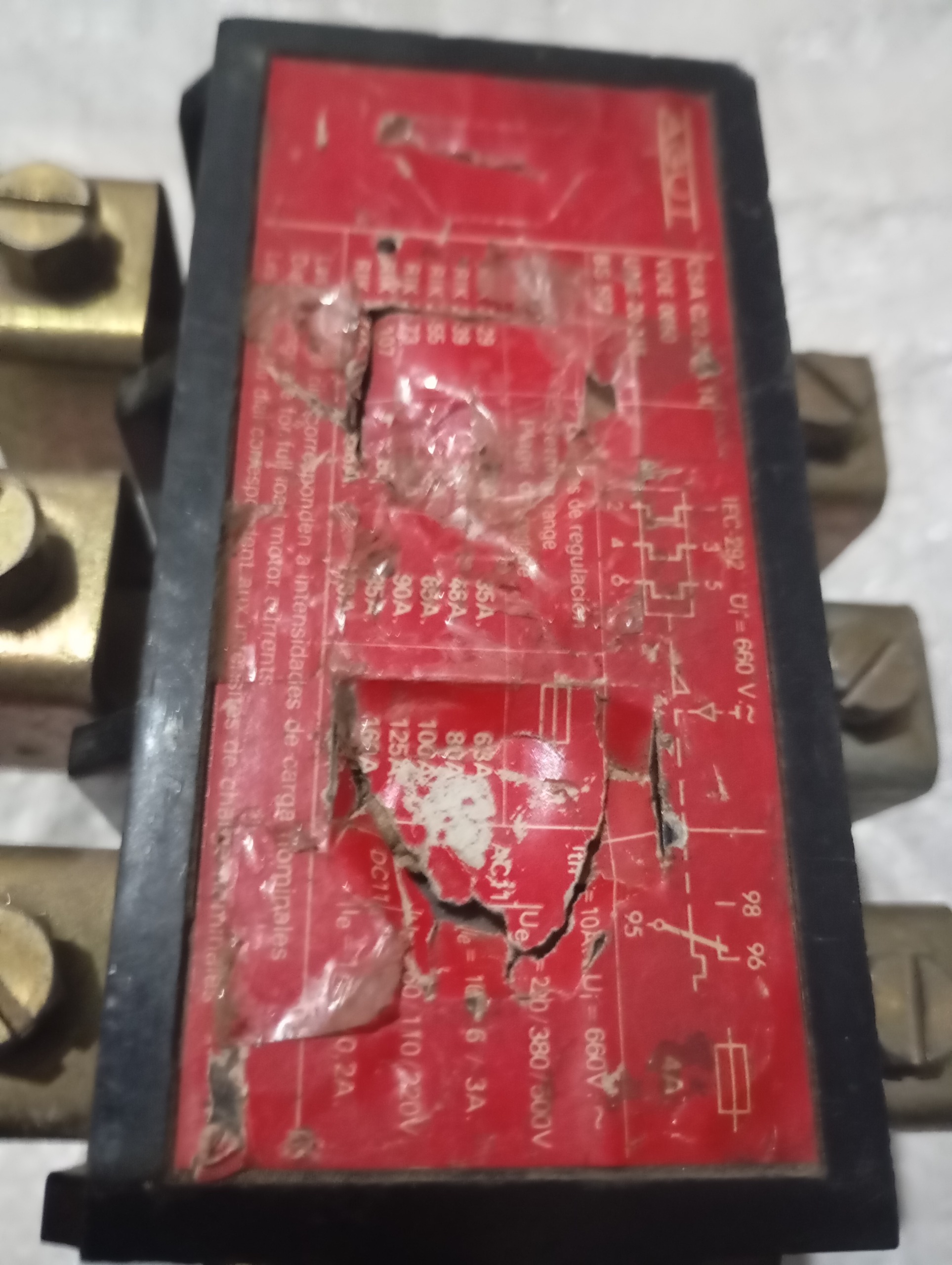

رله کنترل فاز مدل IFC-25

مشخصات فنی رله کنترل فاز مدل IFC-25 (ساخت ایران)

نام دستگاه

رله کنترل فاز سهفاز مجهز به تایمر تأخیر وصل مدل IFC-25

کاربرد

حفاظت تجهیزات سهفاز در شرایط زیر:

قطع فاز (Phase Failure)

جابجایی فاز (Phase Sequence)

عدم تقارن ولتاژ (Voltage Unbalance)

افت ولتاژ

تأخیر در وصل هنگام راهاندازی موتور (Start Delay)

جلوگیری از استارت ناگهانی موتور



-

مشخصات الکتریکی

ولتاژ ورودی

380 تا 440 ولت AC سهفاز

فرکانس: 50/60Hz

تغذیه داخلی

تغذیه مدار از همان سهفاز ورودی انجام میشود
(نیاز به منبع تغذیه جداگانه ندارد)

خروجی رله

نوع کنتاکت: 1 عدد تغییر حالت (1CO = 1NO + 1NC)

ظرفیت کنتاکت:

10A در 250VAC

6A در 380VAC

مناسب برای فرمان دادن به بوبین کنتاکتورهای 24/110/220 ولت

زمان تاخیر (Time Delay)

5 تا 30 ثانیه قابل تنظیم

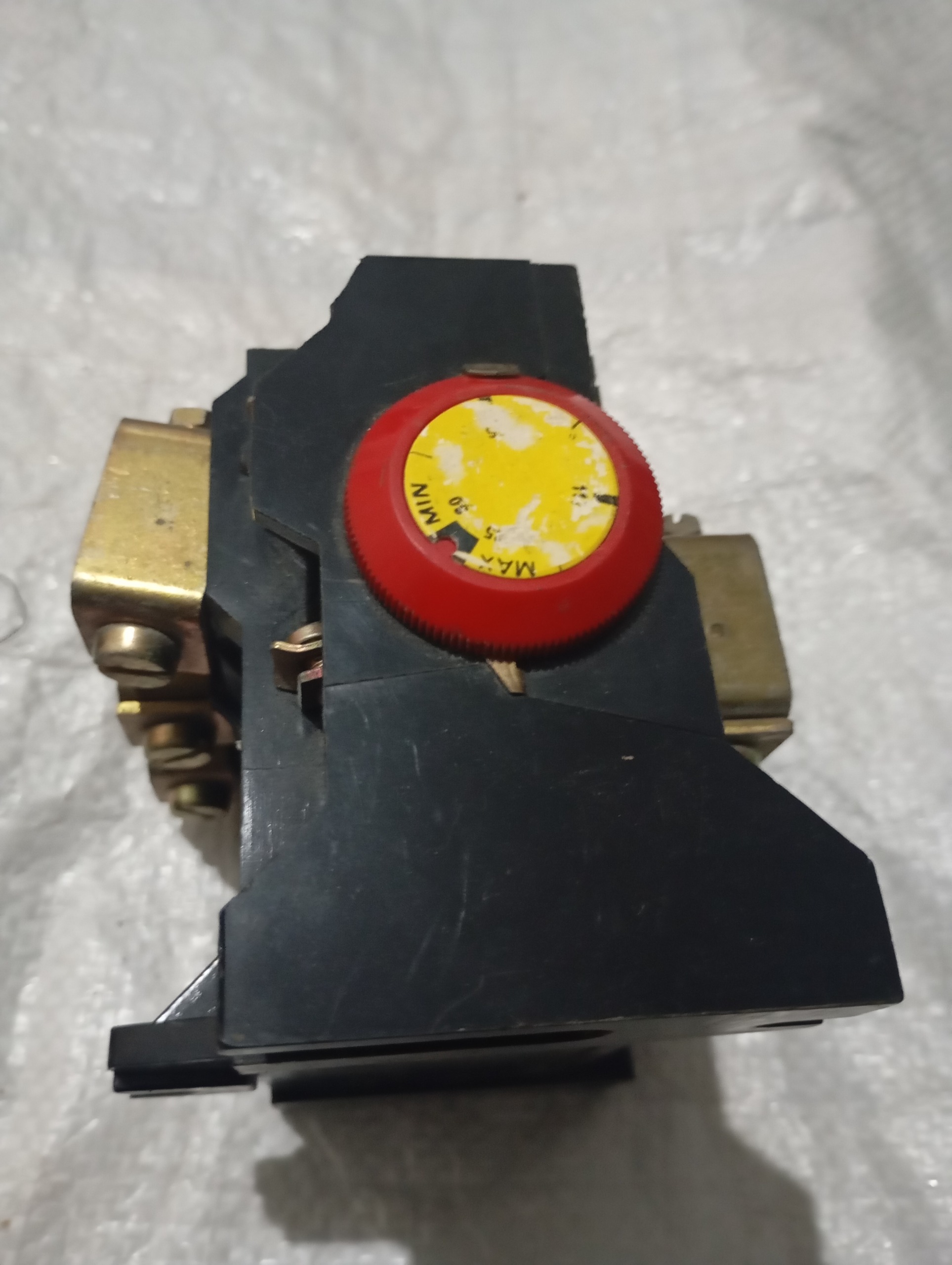

تنظیم توسط ولوم قرمز روی بدنه

عملکرد

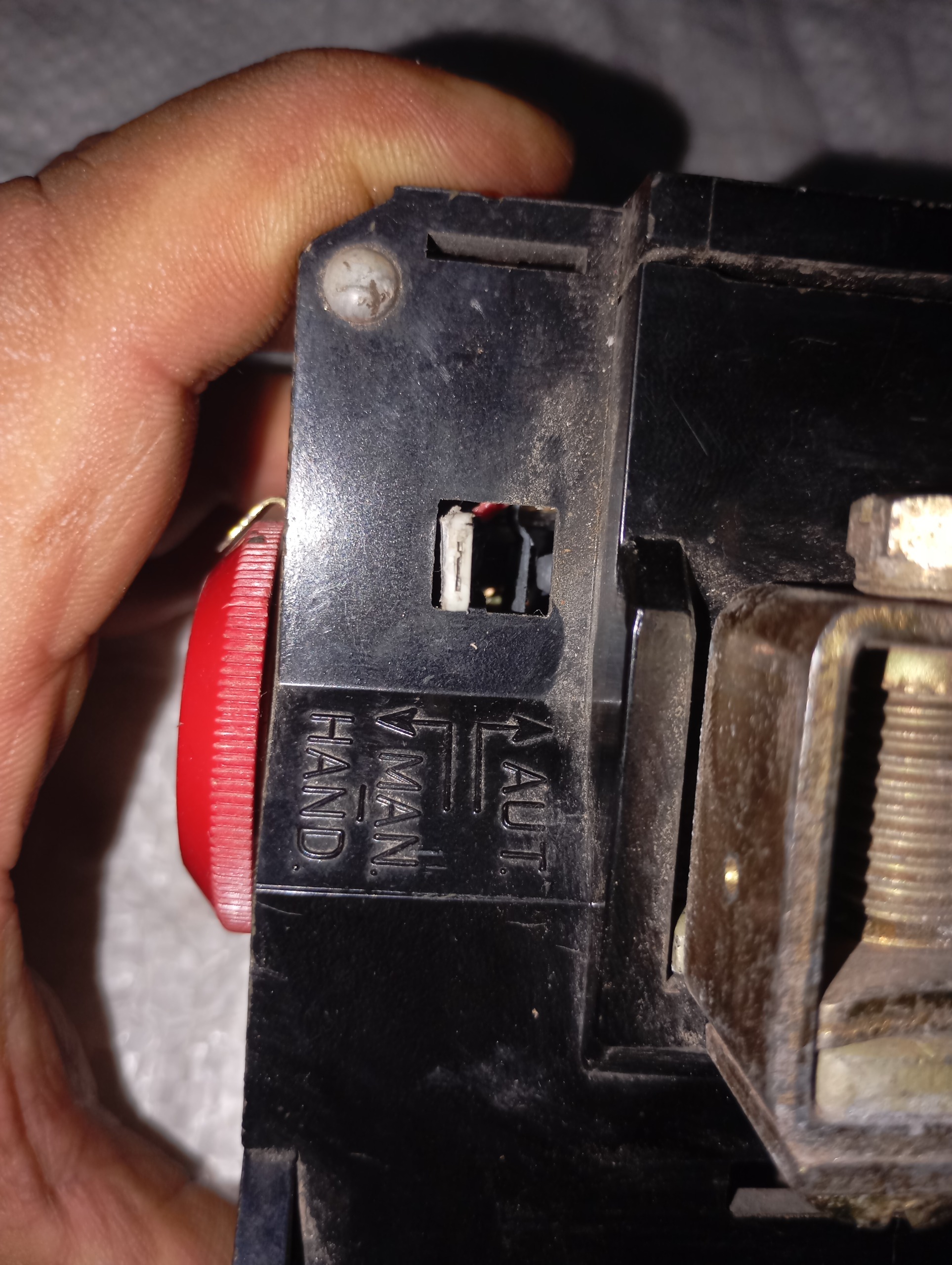

AUTO / MANUAL

قطع سریع در صورت خطای فاز

وصل خروجی فقط بعد از پایدار شدن ولتاژ و گذشت زمان تنظیمشده



-

مشخصات مکانیکی و فیزیکی

جنس بدنه: باکالیت + ABS مقاوم حرارتی

نصب: داخل تابلو برق، روی پایه یا پیچ

تعداد ترمینال:

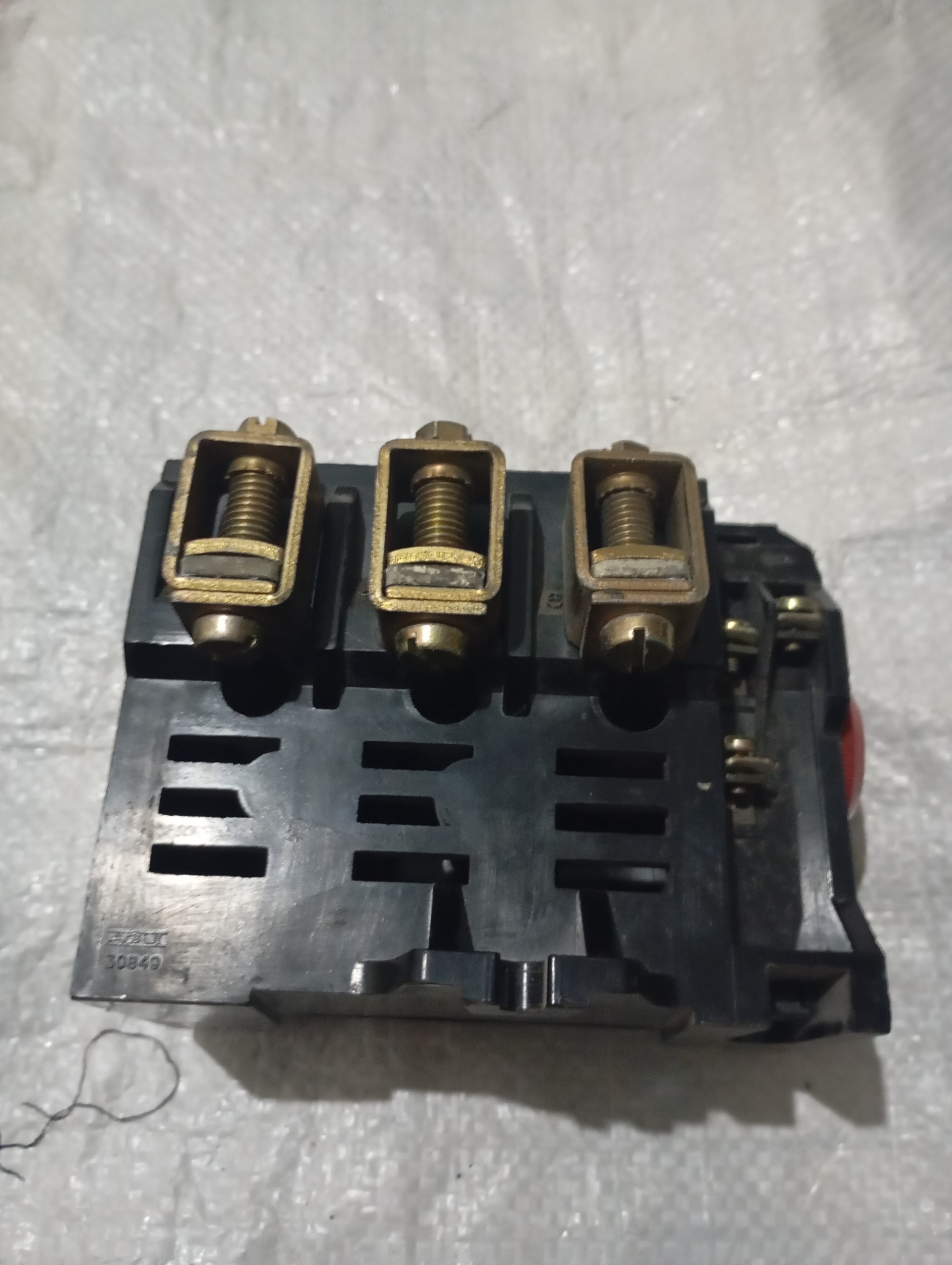

3 عدد ورودی فاز

2 یا 3 ترمینال خروجی فرمان

دمای کاری: 0 تا +55 درجه سانتیگراد

رطوبت مجاز: کمتر از 90٪ بدون بخار



-

قابلیتهای حفاظتی

1. تشخیص قطع یک یا دو فاز

2. تشخیص جابجایی توالی فاز (R-S-T)

3. تشخیص افت ولتاژ بیش از حد مجاز

4. تشخیص عدم تعادل ولتاژ بین فازها

5. جلوگیری از راهاندازی ناگهانی موتور

6. تأمین تأخیر زمان برای تثبیت شبکه



-

� کشور سازنده

ساخت ایران

(مدلهای داخلی دهه 80 با طراحی مشابه IFC-25)
