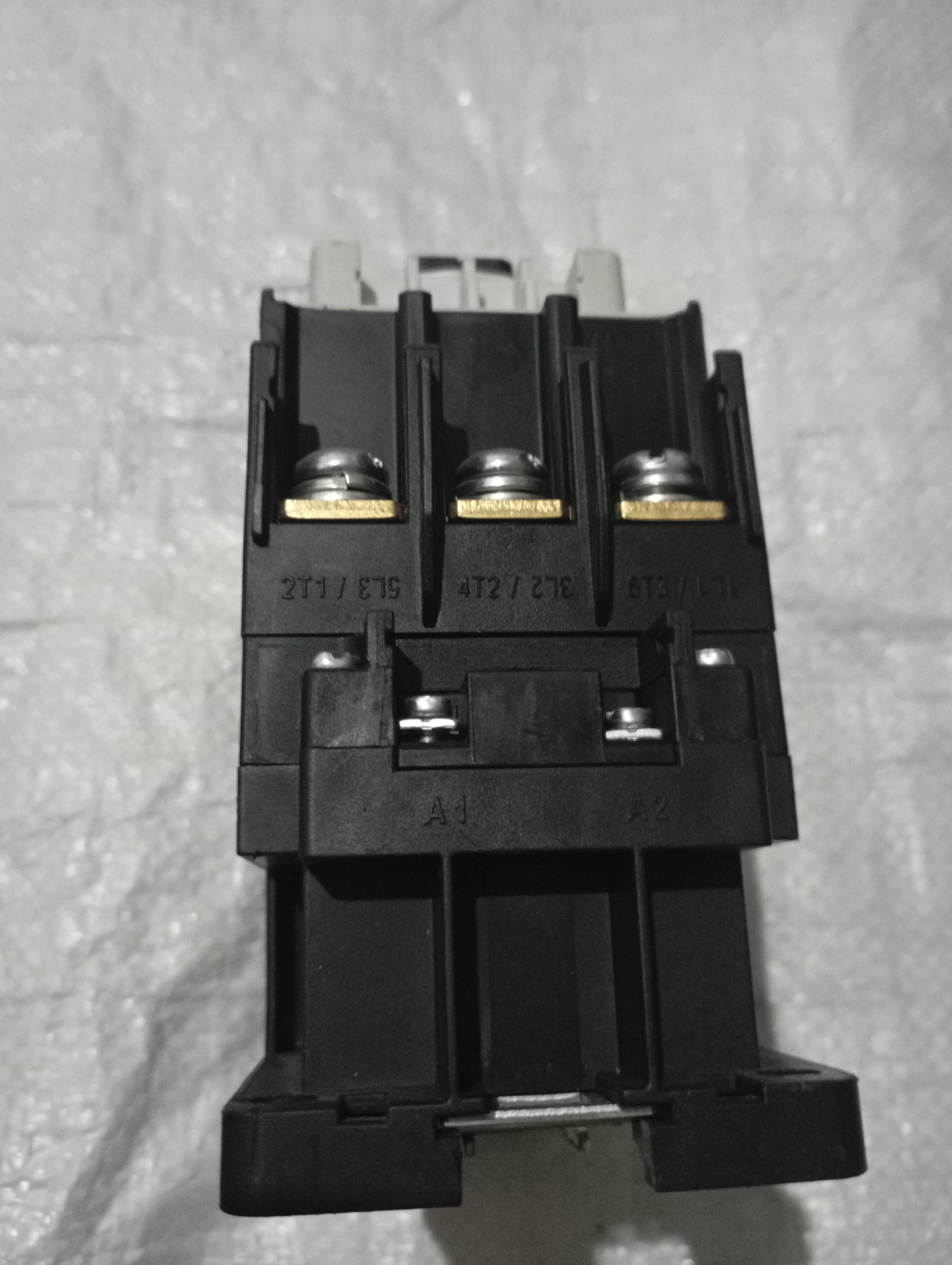

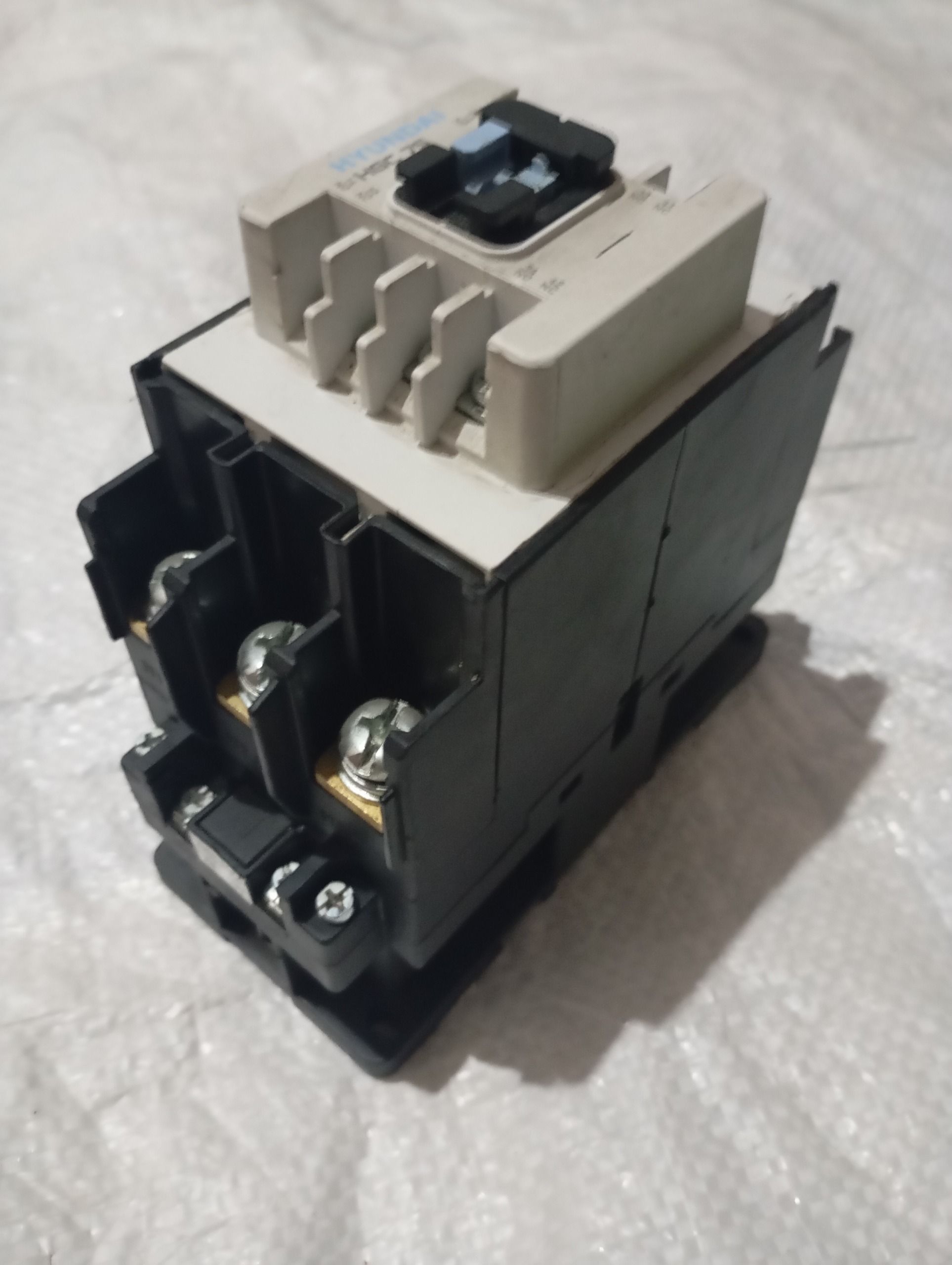

کنتاکتور 75 آمپر هیوندا

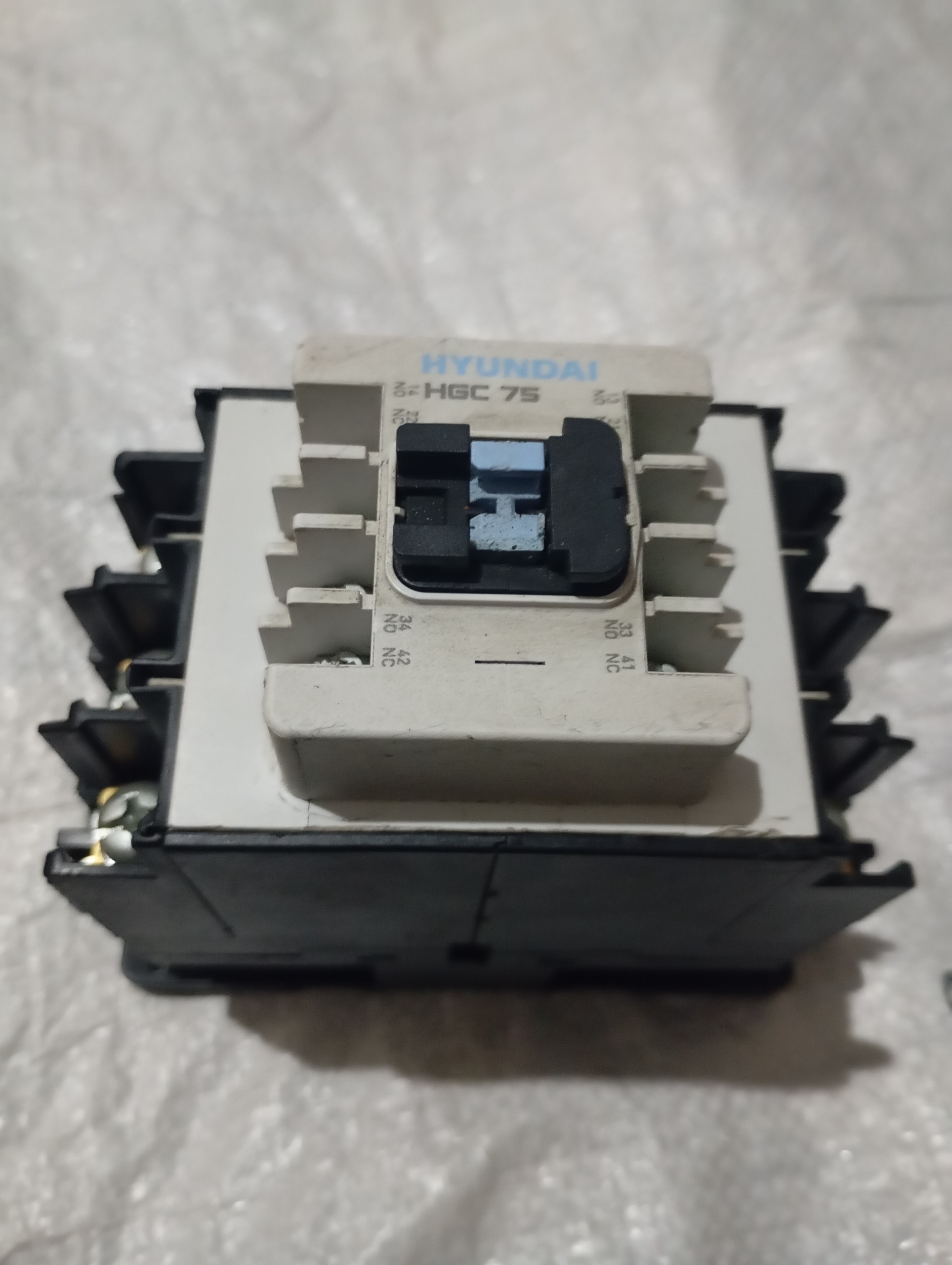

مشخصات فنی کنتاکتور HYUNDAI HGC-75

مشخصات الکتریکی (Power Rating)

عنوان مقدار

مدل HYUNDAI HGC-75
جریان نامی (AC-3) 75 آمپر
جریان نامی (AC-1) 140 آمپر
قدرت موتور قابل کنترل 37 کیلووات در 380400 ولت
ولتاژ نامی عایقی (Ui) 690 ولت AC
ولتاژ نامی کاری (Ue) 220690 ولت AC، سهفاز
تعداد پلها 3 پل (3P)



-

مشخصات بوبین (Coil Data)

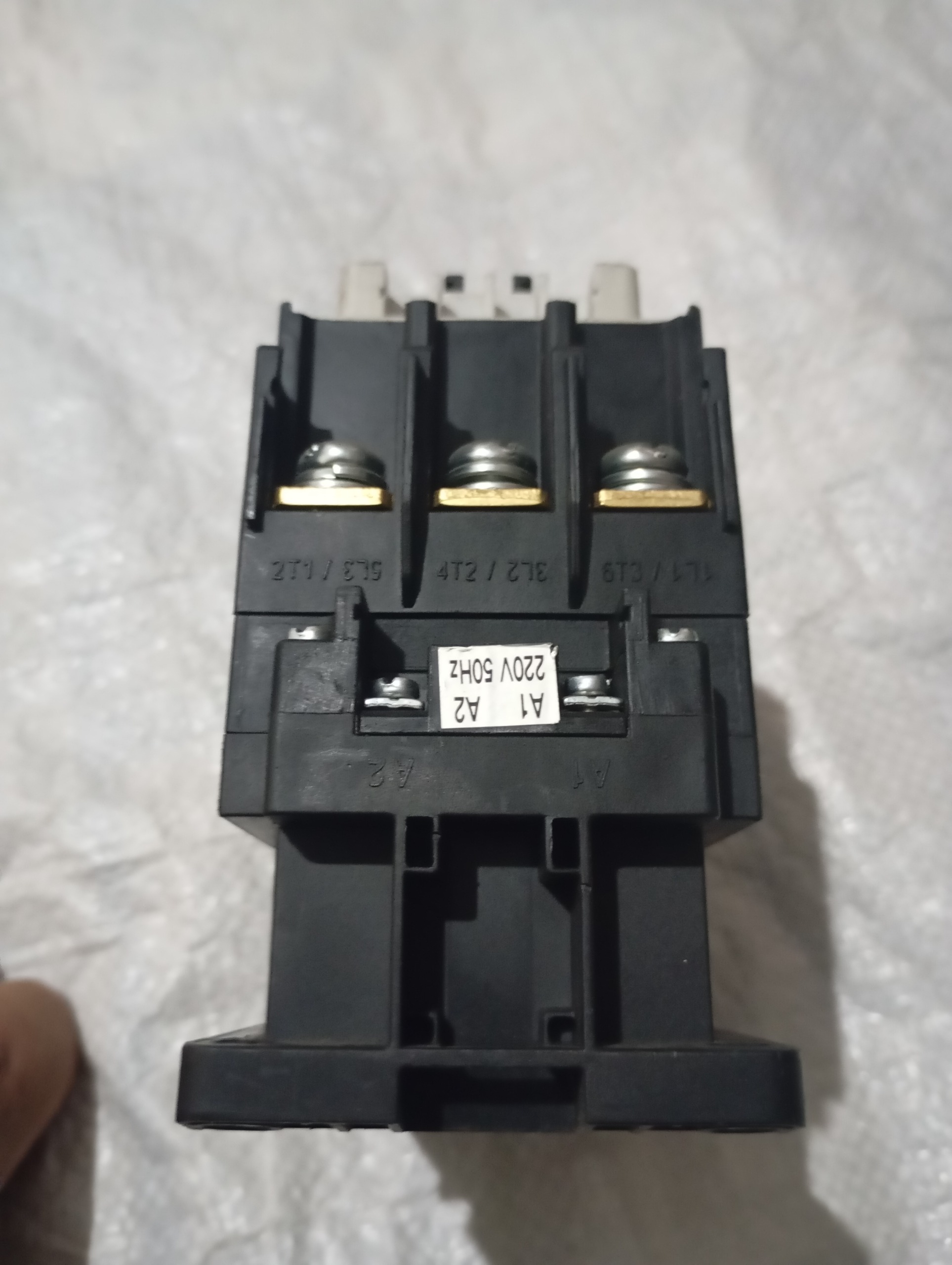

از روی برچسب روی قطعه:
A1 A2 : 220V AC / 50Hz

عنوان مقدار

ولتاژ بوبین 220 ولت AC
فرکانس 50 / 60Hz
توان مصرفی بوبین حدود 810VA (طبق دیتاشیت HGC)



-

کنتاکتهای کمکی (Auxiliary Contacts)

روی دستگاه:

1 عدد NO (1314)

1 عدد NC (2122)

نوع تعداد

NO 1 عدد
NC 1 عدد



-

مشخصات مکانیکی

عنوان مقدار

نوع نصب پیچ یا ریل DIN (در مدل پایهدار)
عمر مکانیکی بیش از 10 میلیون قطع و وصل
درجه حفاظت IP20 داخل تابلو
تکنولوژی مغناطیسی (Electromagnetic Contactor)



-

کاربردها

راهاندازی انواع موتورهای سهفاز تا 37kW

پمپ، بوسترپمپ، کمپرسور، فن، دستگاههای صنعتی

تابلوهای برق صنعتی، چنجاوور، کنترل موتور

مناسب ست شدن با رله حرارتی HT و HER هیوندای



-

ابعاد حدودی (طبق کاتالوگ HGC-75)

عنوان مقدار

ارتفاع 135mm
عرض 85mm
عمق 125mm
وزن حدود 0.85kg
