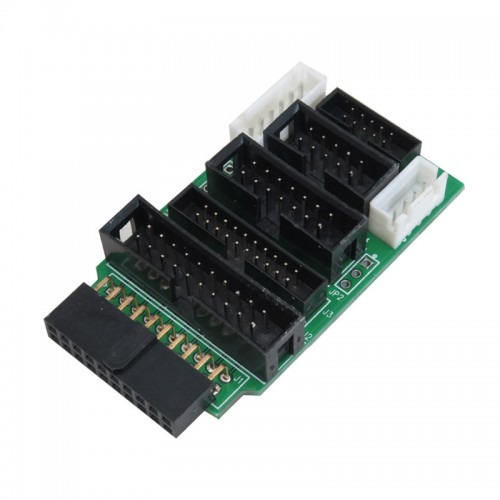

برد مبدل چند منظوره JTAG پروگرامرهای JLINK

توضیحات

برد مبدل چند منظوره JTAG پروگرامرهای JLINK

برد مبدل چند منظوره JTAG پروگرامرهای JLINK یکی از انواع بردهای مبدل کانکتوری میباشد که برای کانکتورهای استاندارد JTAG به کار میرود و این برد اغلب برای بردهای دارای میکروکنترلر ARM استفاده میشود.

برد کانورتر JTAG ، با پروگرامر ها و دیباگر های J-Link ، ST-Link و U-Link سازگار است و دارای 8 نمونه کانکتور متداول در بردهای ARM میباشد.

سوکت های تعبیه شده روی این برد عبارتند از:

کانکتور 20 پین 2.2 میلی متر

کانکتور 20 پین 1.8 میلی متر

کانکتور 10 پین 2.2 میلی متر

کانکتور 10 پین 1.8 میلی متر

کانکتور 14 پین 2.54 میلی متر

کانکتور 6 پین 2.2 میلی متر

کانکتور 4 پین 2.2 میلی متر

کانکتور مادگی 20 پین 2.54

کاربرد برد کانورتر JTAG پروگرامرهای JLINK:

1. بردهای دارای هسته ARM

مشخصات برد کانورتر JTAG پروگرامرهای JLINK:

1. تعداد کانکتور: 8
2. سازگار با: پروگرامر ها و دیباگر های J-Link ، ST-Link و U-Link

Description:
JLINK programmers multipurpose JTAG converter board is one of the connector converter boards that is used for standard JTAG connectors and this board is often used for ARM microcontroller boards.
The JTAG converter board is compatible with J-Link, ST-Link and U-Link programmers and debuggers and has 8 examples of common connectors in ARM boards.

The sockets installed on this board are:

20pin 2.2mm connector

20pin 1.8mm connector

10pin 2.2mm connector

10pin 1.8mm connector

14pin 2.54mm connector

6pin 2.2mm connector

4pin 2.2mm connector

20pin 2.44mm female connector

Application:
Boards with ARM cores

Specifications:
Number of connectors: 8
Compatible with: J-Link, ST-Link and U-Link programmers and debuggers
