منبع تغذیه سوئیچینگ 12 ولت 10 آمپر

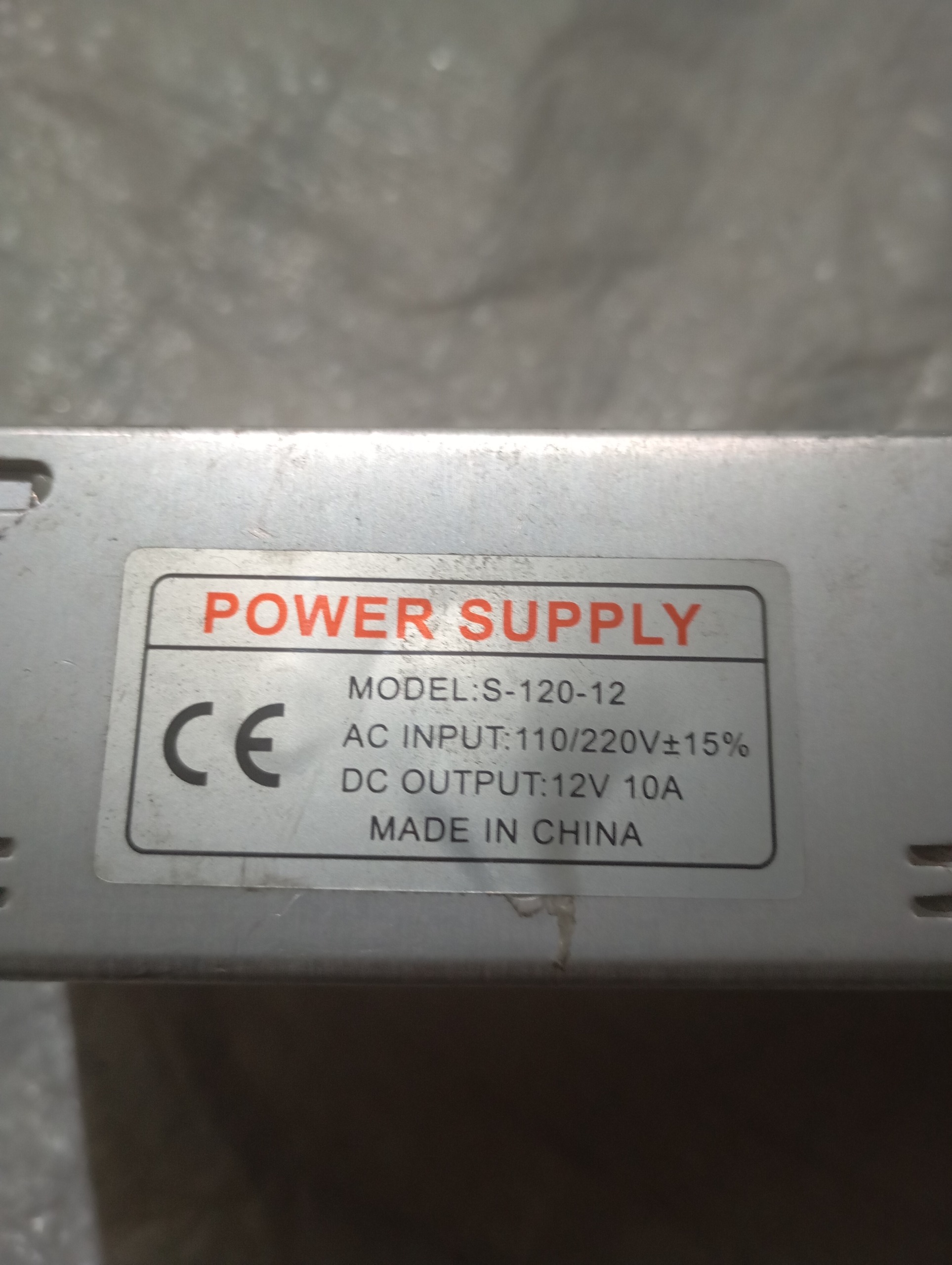

مشخصات منبع تغذیه سوئیچینگ مدل S-120-12

� مدل

S-120-12

� محل ساخت

Made in China
(روی برچسب دستگاه بهصورت واضح نوشته شده)



-

مشخصات ورودی (AC INPUT)

ولتاژ ورودی: 110/220 ولت AC ±15٪
(یعنی هم با 110 ولت و هم 220 ولت کار میکند و محدوده کاریاش حدود 95 تا 250 ولت است)

نوع ورودی: تکفاز

فرکانس: 50/60Hz

> نکته: معمولاً این مدلها یک کلید کوچک تغییر ولتاژ 110/220 دارند (در عکس روی بدنه دیده میشود).



-

مشخصات خروجی (DC OUTPUT)

ولتاژ خروجی: 12 ولت DC

جریان خروجی: 10 آمپر

توان نامی: 120 وات

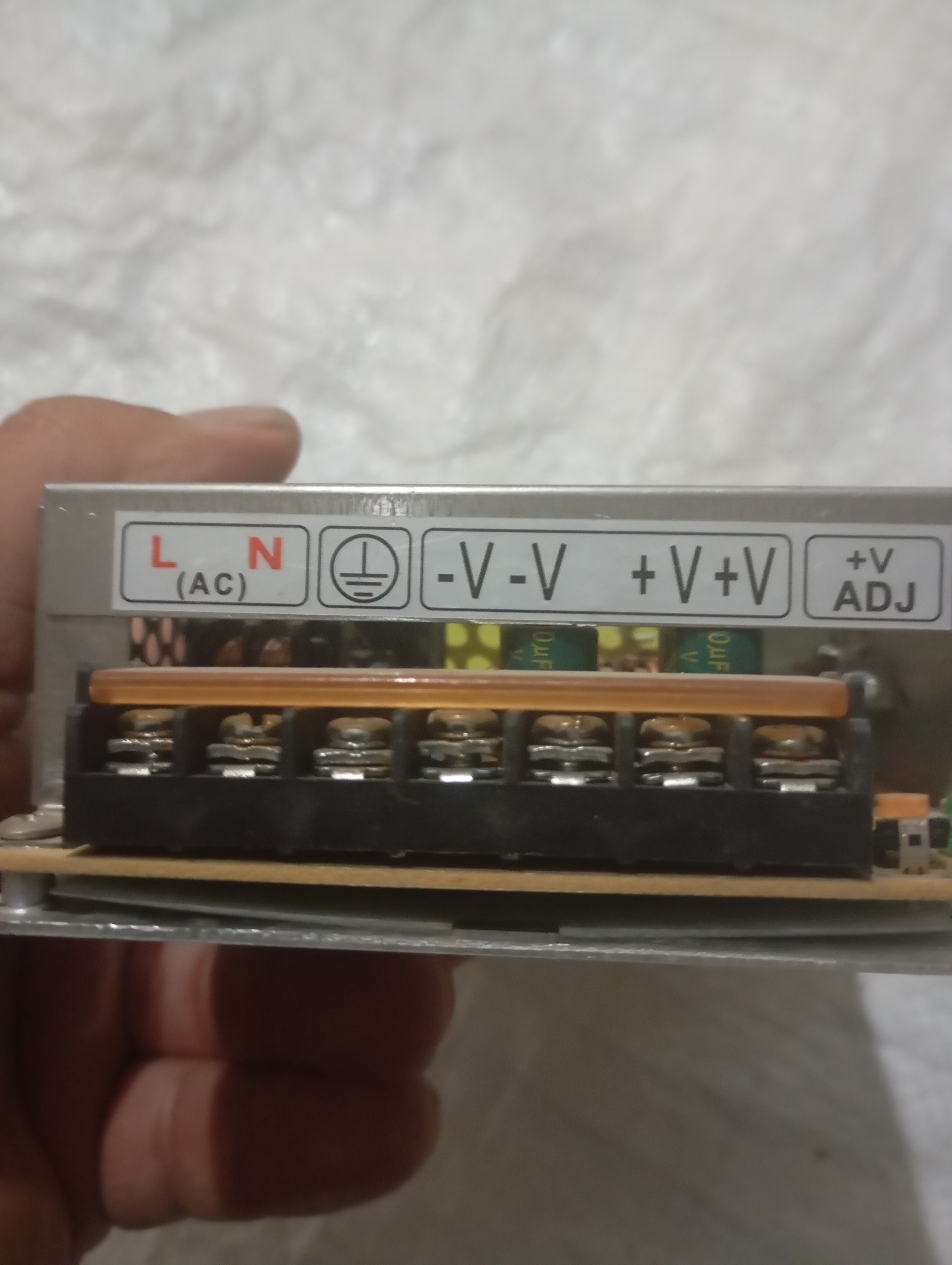

ترمینالهای خروجی:

دو پورت +V (مثبت 12 ولت)

دو پورت V (منفی 12 ولت)



-

امکانات و بخشهای مهم

+V ADJ پیچ تنظیم ولتاژ تنظیم حدود 10.8V تا 13.2V

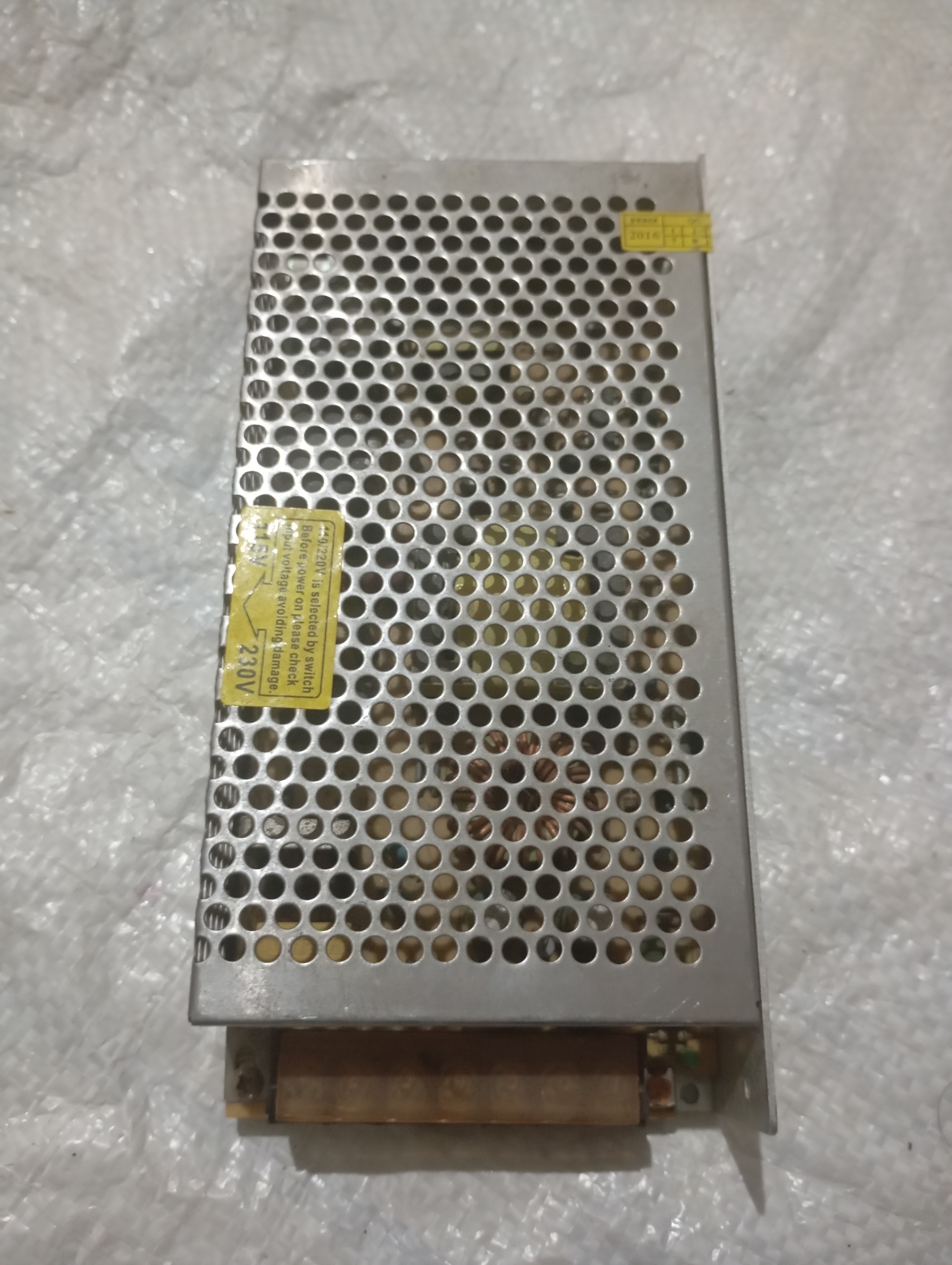

بدنه فلزی مشبک برای تهویه بهتر

ترمینالهای ورودی: L (فاز)، N (نول)، و ارت

خنکسازی طبیعی (فاقد فن)



-

حفاظتها (در این سری پاورها معمولاً وجود دارد)

حفاظت اتصال کوتاه (SCP)

حفاظت اضافهجریان / اضافهبار (OCP/OLP)

حفاظت اضافهولتاژ (OVP)

حفاظت دمای بالا (OTP)



-

ابعاد معمول این مدل

حدود 200 × 98 × 42 میلیمتر
(این سری S-120 استاندارد بازار همین ابعاد را دارد)
