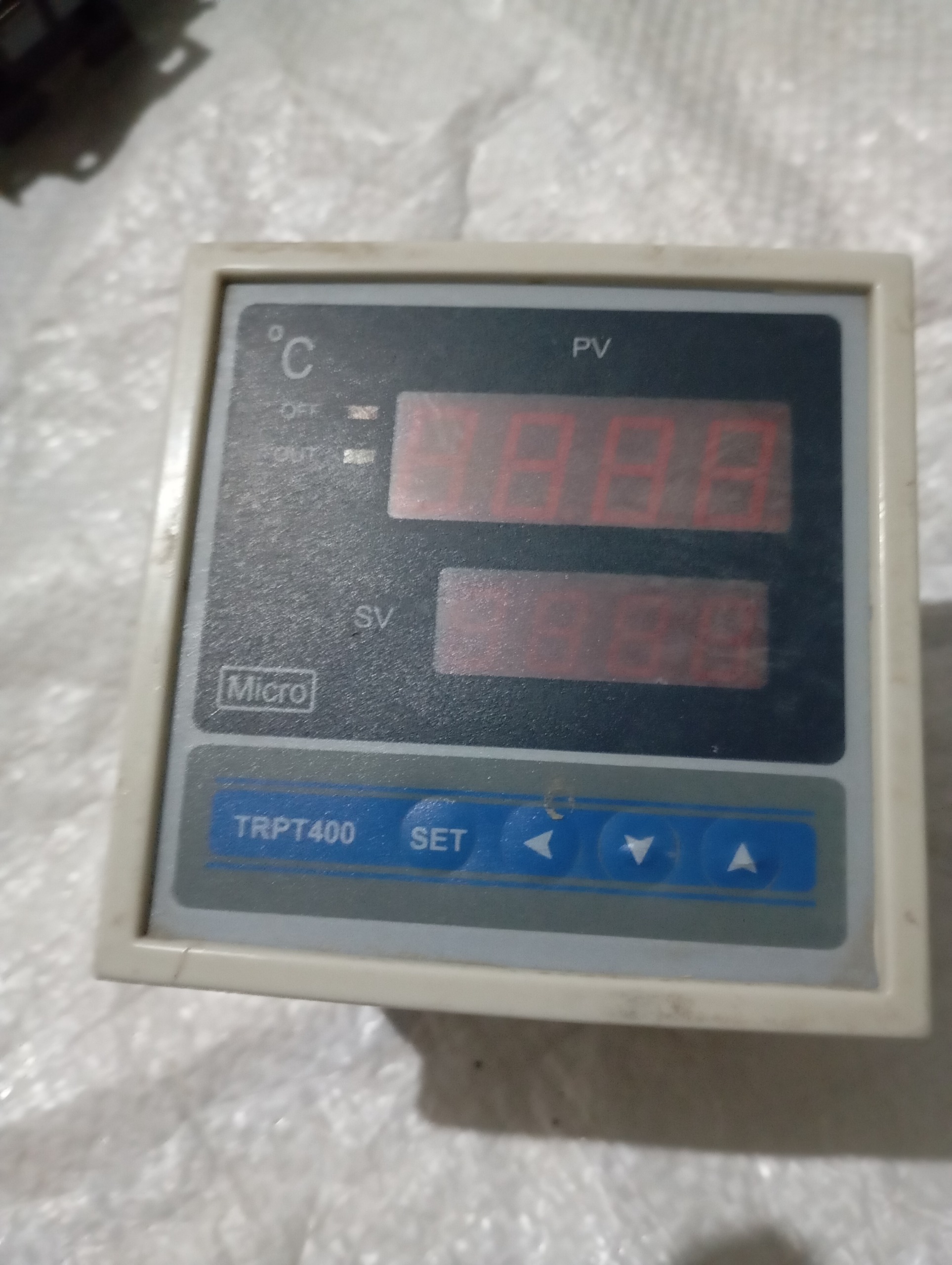

کنترلر دما دیجیتال TRPT400

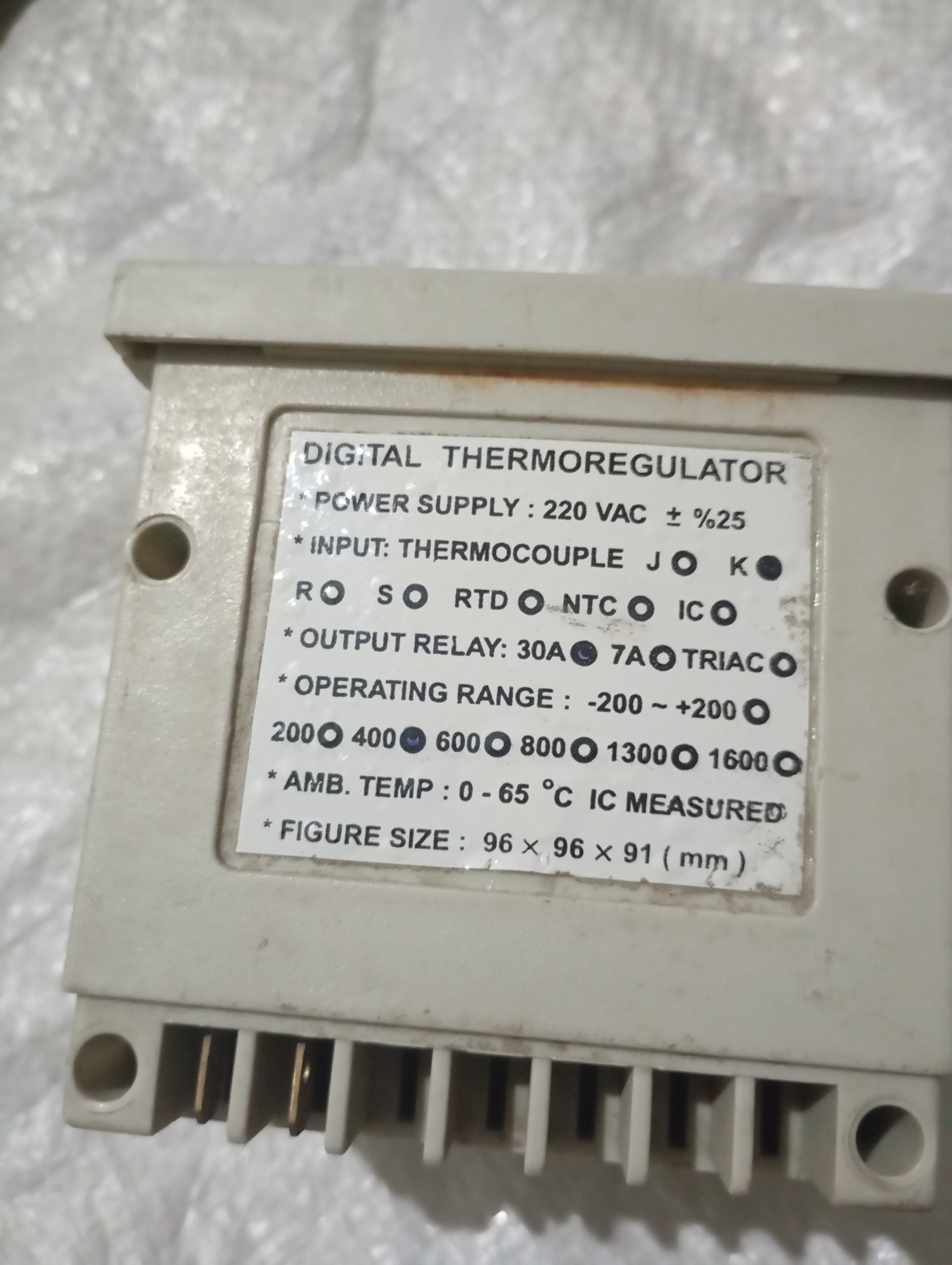

مشخصات فنی اصلی (بر اساس نوشته روی دستگاه):

Power Supply (تغذیه):

ولتاژ ورودی: 220VAC ±25%

فرکانس: 50/60Hz

ترمینال تغذیه: A1 و A2



-

Input (ورودی سنسور):

قابلیت اتصال انواع سنسور دما:

نوع سنسور توضیح

Thermocouple J ترموکوپل نوع J
Thermocouple K ترموکوپل نوع K (متداولترین)
RTD سنسور PT100
NTC سنسور دمایی نوع مقاومت منفی
IC سنسور IC دیجیتال

ترمینال اتصال سنسور: T1 و T2

-

Output (خروجی):

خروجی نوع جریان قابل تحمل

رله Relay 30A و 7A
ترایاک TRIAC مخصوص کنترل هیتر یا SSR

ترمینال خروجی: 15 16 19

-

� Operating Range (دامنه کاری):

قابلیت تنظیم در چند بازه:

از 200 تا درجه

یا حالتهای ثابت:
200 / 400 / 600 / 800 / 1300 / 1600 °C



-

مشخصات فیزیکی:

ابعاد قاب: 96 × 96 × 91 mm

دمای محیط: 0 تا 65 درجه سانتیگراد



-

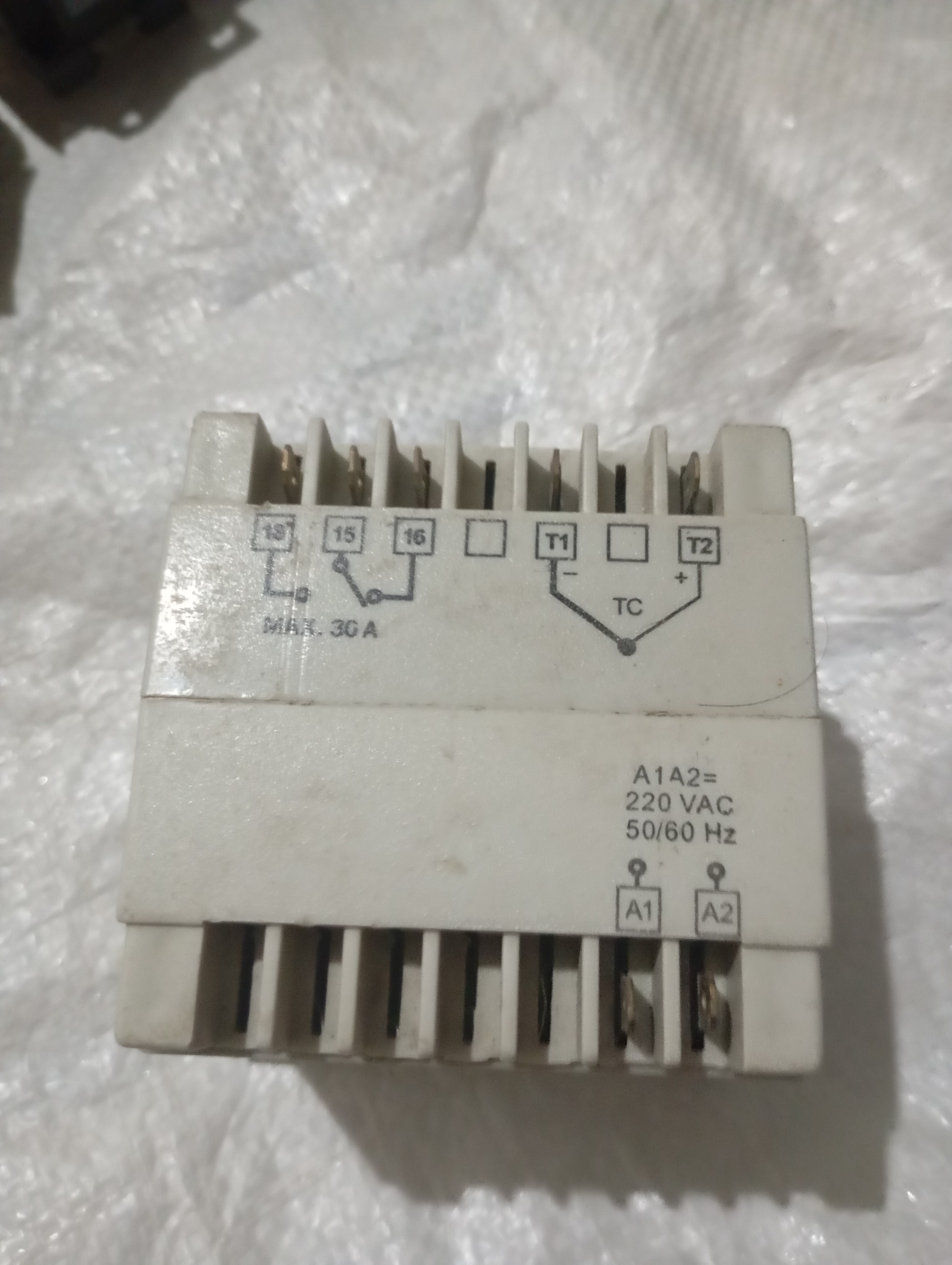

نقشه سیمکشی (از روی عکس):

سنسور دما (Thermocouple / RTD)
             T1    T2

     خروجی رله / ترایاک:
             15 - 16 - 19

     تغذیه 220 ولت:
             A1 - A2

-

کاربردها:

دستگاه تزریق پلاستیک
سیستم گرمایش (هیتر المنت)
خشککن صنعتی
دستگاه بستهبندی حرارتی
کنترل دمای کوره
اتو پرس و
