تایمر استار - دلتا ستاره مثلث امواج

مشخصات دقیق تایمر استاردلتا (Star-Delta Timer) که در عکس فرستادی

-

مدل و کاربرد

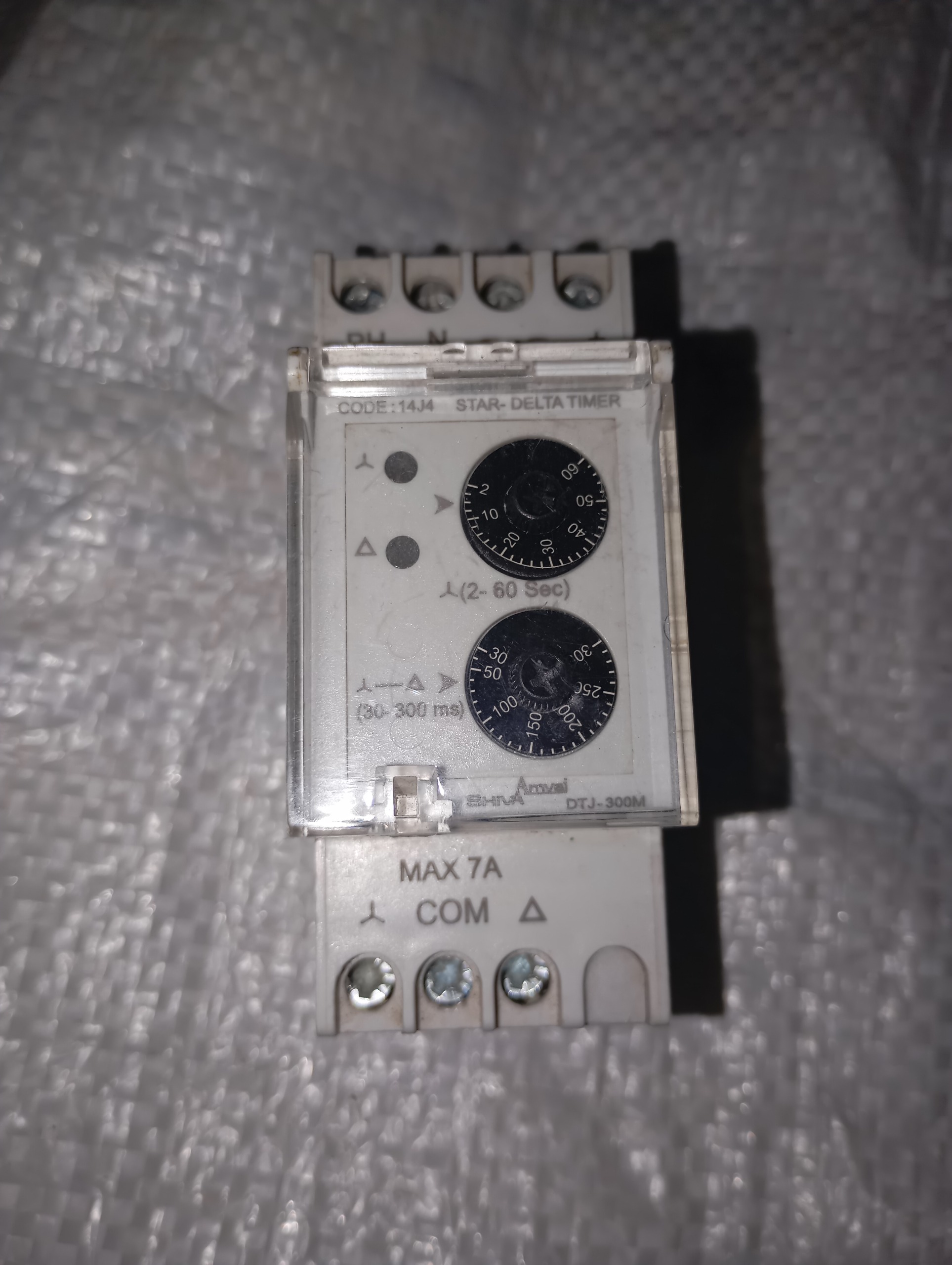

مدل: DTJ-300M (طبق نوشته روی دستگاه)
نوع: تایمر استار دلتا (Star-Delta Timer)
کاربرد:
برای راهاندازی نرم الکتروموتور سهفاز، مخصوص مدارهای ستارهمثلث جهت کاهش جریان راهاندازی و جلوگیری از شوک به موتور.

-

ولتاژ تغذیه (Supply Voltage)

دو مدل قابل تنظیم دارد:

180 تا 250 ولت AC مناسب برق شهری (تک فاز)

24 ولت AC مخصوص تابلوهای کنترل صنعتی

(نوع دستگاه شما باید از روی سیمکشی مشخص شود، ولی معمولاً 220 ولت است.)

-

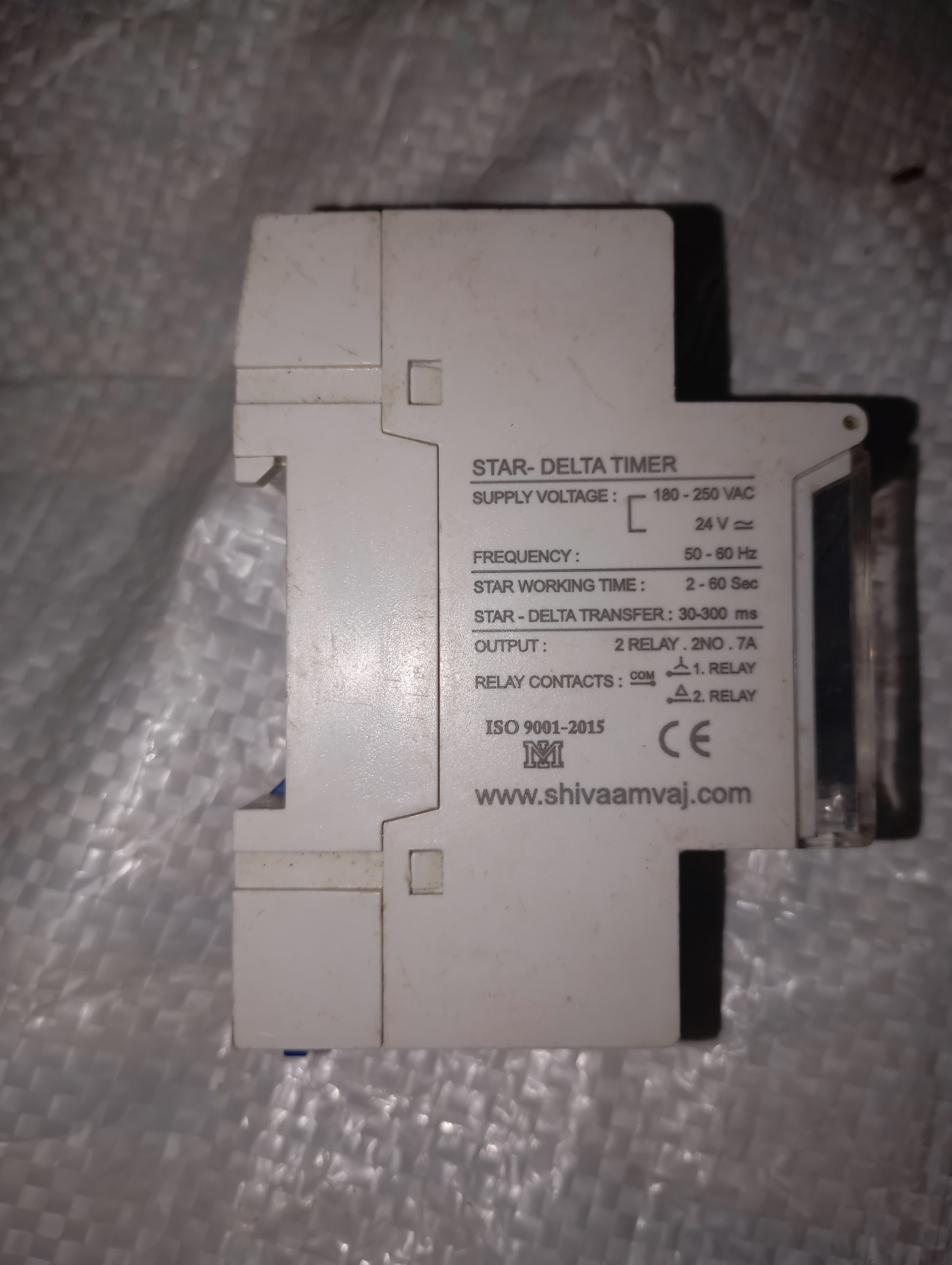

مشخصات فنی دقیق

مورد مشخصات

فرکانس کاری 50 60 Hz
زمان کار در حالت ستاره 2 تا 60 ثانیه قابل تنظیم
زمان انتقال ستاره به مثلث 30 تا 300 میلیثانیه قابل تنظیم
تعداد رله خروجی 2 رله خروجی 2NO تحمل 7A
حداکثر جریان کل 7 آمپر
محل نصب روی ریل DIN در تابلو برق
استاندارد ISO 9001-2015 + CE
پایه اتصالات PH / N / COM / Δ



-

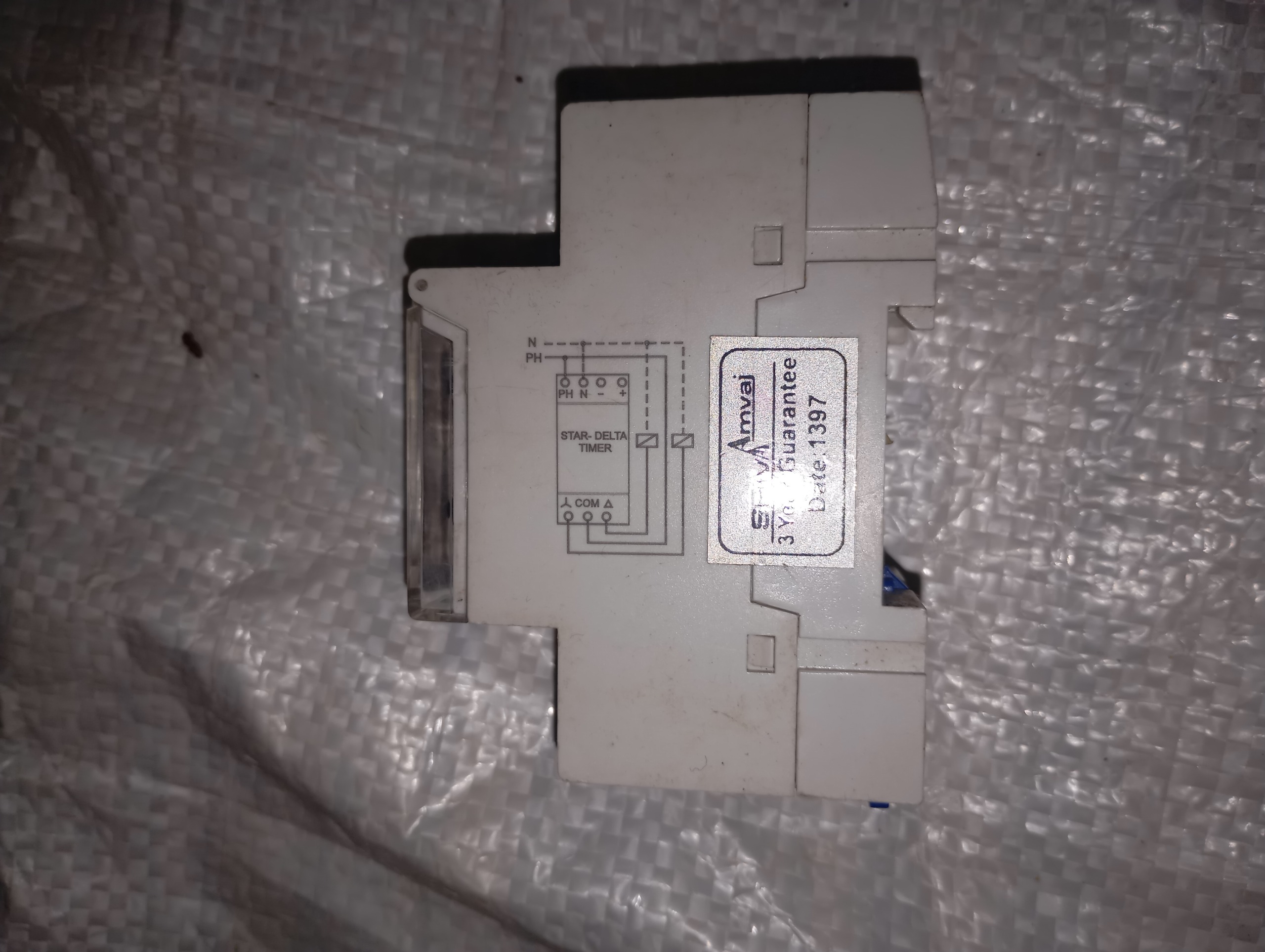

سیمبندی (طبق تصویر روی بدنه)

PH و N ورودی برق تغذیه

COM مشترک رله

Δ و 1/2 خروجی رلهها (کنترل کنتاکتورهای استار و دلتا)



-

محل ساخت

برند ایرانی است ساخت ایران
(سال گارانتی 1397 هم درج شده)
