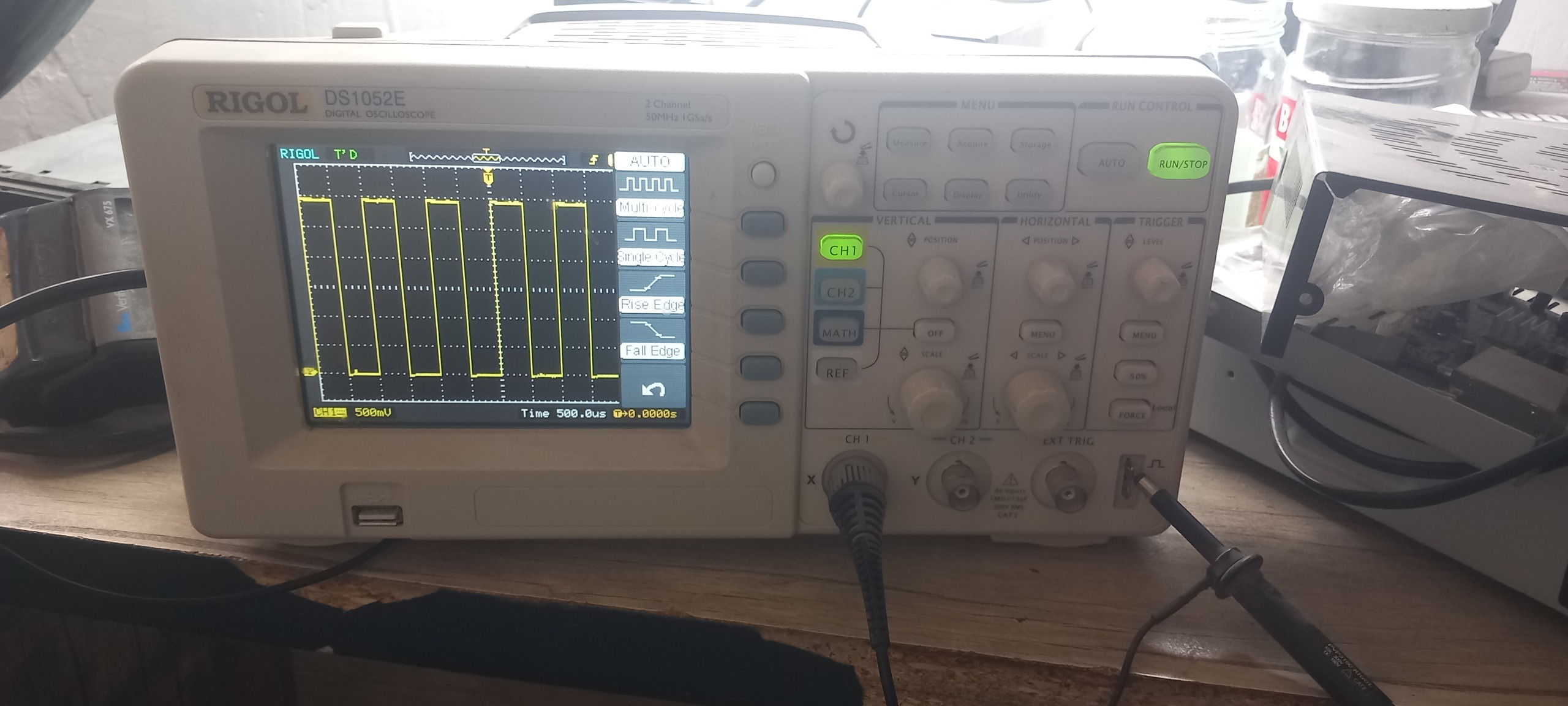

اسیلوسکوپ 50 مگ 1 گیگا سمپل ریگول

ریگول مدل Rigol DS1052E

یکی از سری های DS1000E شرکت ریگول می باشد که دارای 2 کانال ورودی با پهنای باند 50MHz، سرعت نمونه برداری 1GSa/s در مجموع و از نوع دیجیتال است.

نوسان نمای ریگول DS1052E یکی از اسکوپ های مناسب برای تعمیرکاران، دانشجویان رشته های مهندسی و همچنین آزمایشگاه ها و آموزشگاه های الکترونیکی که به پهنای باند تا حداکثر 50MHz و دو کانال همزمان نیاز دارند، می باشد.

دارای محدودیت بیشینه ولتاژی 400V می باشد (زمانی که پراب در حالت تضعیف x10 قرار دارد) که قابلیت بررسی امواج های ولتاژ بالا را نیز برای استفاده کننده محیا می کند.

این اسیلوسکوپ قابلیت اندازه گیری اتوماتیک تمامی پارامترهای Vpp, Vamp, Vmax, Vmin, Vtop, Vbase, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Delay12 را دارد.





مشخصات سیگنال ورودی اسیلوسکوپ Rigol DS1052E

• کوپلینگ های ورودی AC, DC, GND
• امپدانس ورودی 1MΩ±2% ll 18pF±3pF
• پشتیبانی از ضرایب تضعیف x1، x5، x10، x50، x100، x500، x1000
• اختلاف زمانی بین دو کانال 500ps

اطلاعات محور Horizontal

• رنج سرعت نمونه برداری
  • Real Time : 13.65Sa/s 1GSa/s
  • Equivalent : 13.65Sa/s 10GSa/s
• درون یابی شکل موج : Sin(x)/x
• میزان حافظه : بیشینه حافظه 1Mpts در زمان استفاده از تک کانال و نرخ نمونه برداری 500MSa/s و کمتر
• محدوده سرعت اسکن : 5ns/div ~ 50s/div
• دقت سرعت نمونه برداری 50ppm± برای بازه های بیشتر از 1ms

مشخصات محور Vertical

• مبدل آنالوگ به دیجیتال A/D Coverter 8-bit
• رنج های 2mV/div ~ 10V/div : Volts/Div
• بیشینه ولتاژ ورودی 300Vrms در حالت تضعیف پراب x10
• محدوده افست :
  • ±40V (250mV/div ~ 10V/div)
  • ±2V (2mV/div ~ 245mV/div)
• پهنای باند آنالوگ 50MHz
• میزان Rise Time کمتر از 7ns

مشخصات Trigger

• حساسیت تریگر : 0.1div ~ 1.0div
• رنج Holdoff تریگر 500ns ~ 1.5s
• مود های تریگر EdgeTrigger, Pulse Trigger, Video Trigger, Slope Trigger, Alternate Trigger

اطلاعات نمایشگر اسکوپ Rigol DS1052E

• دارای نمایشگر از نوع TFT (diagonal liquid crystal) با سایز 5.6 اینچ
• دارای رزولوشن 234 * 320 RGB
• 64k رنگ برای نمایشگر و کنتراست 150:1

سایر مشخصات ریگول DS1052E

• ولتاژ ورودی دستگاه 100~240 ولت AC RMS
• مصرف برق کمتر از 50W و دارای فیوز 2A, T Level, 250V



این اسیلوسکوپ دارای قابلیت محاسبات ریاضی و FFT استاندارد، قابلیت اتصال به کامپیوتر و لاگ کردن اطلاعات نیز می باشد.

قبل از ارسال فیلم تست گرفته میشه به اسم خریدار

به دلیل حساسیت کالا مرجوعی نداریم
