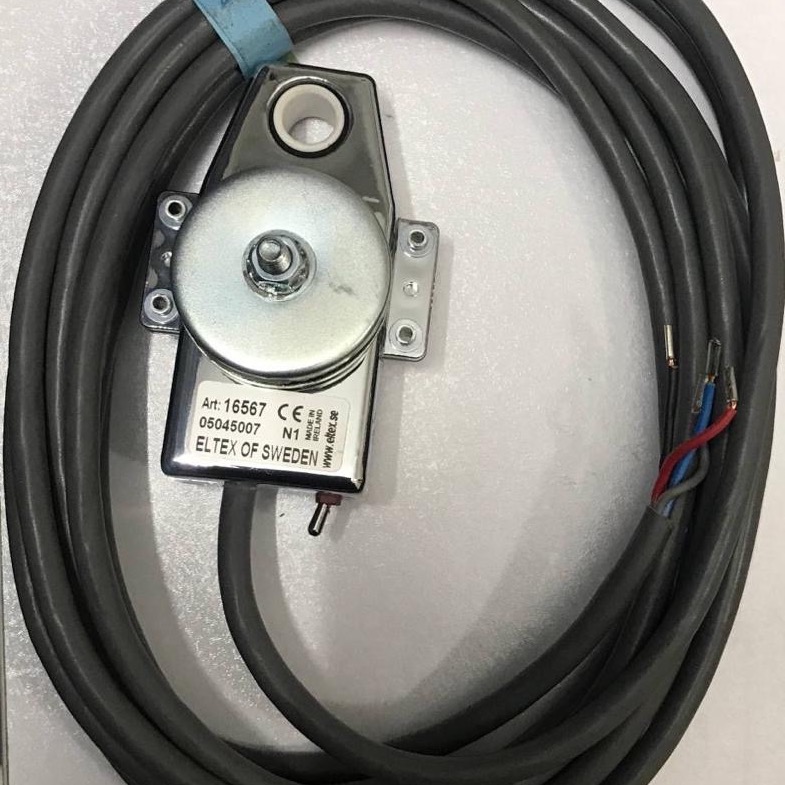

سنیور نخ التکس Eltex

سنسورهای پارگی نخ بر اساس اصل پیزوالکتریک کار می کنند.
- حرکت نخ به یک سیگنال الکتریکی منتقل می شود که این است
- در سنسور تقویت و ارزیابی می شود.
- سنسور دارای خروجی اپتوکوپلر می باشد.
- یک LED (دیود ساطع کننده نور) حرکت نخ را نشان می دهد.

عملکرد و توضیحات
- منبع تغذیه 24 VDC (16-33 VDC)
- مصرف جریان 25 میلی آمپر
- کوپلر اپتو خروجی
- تنظیم حساسیت با پتانسیومتر روی سنسور.
- حرکت نخ در صورتی بهتر تشخیص داده می شود که زاویه نخ 10 تا 15 درجه باشد
- برای تنظیم حساسیت، پتانسیومتر را در جهت عقربه های ساعت به سمت انتهایی بچرخانید
- (حداکثر حساسیت). اجازه دهید دستگاه در حین چرخاندن پتانسیومتر کار کند
- به آرامی در خلاف جهت عقربه های ساعت تا زمانی که حسگر دستگاه را متوقف کند حتی با وجود نخ
- درست حرکت می کند سپس پتانسیومتر را تقریباً 45 درجه در جهت عقربه های ساعت بچرخانید.
- اگر هنوز توقف های کاذب وجود دارد، تنظیم را 20 درجه دیگر در جهت عقربه های ساعت افزایش دهید.
