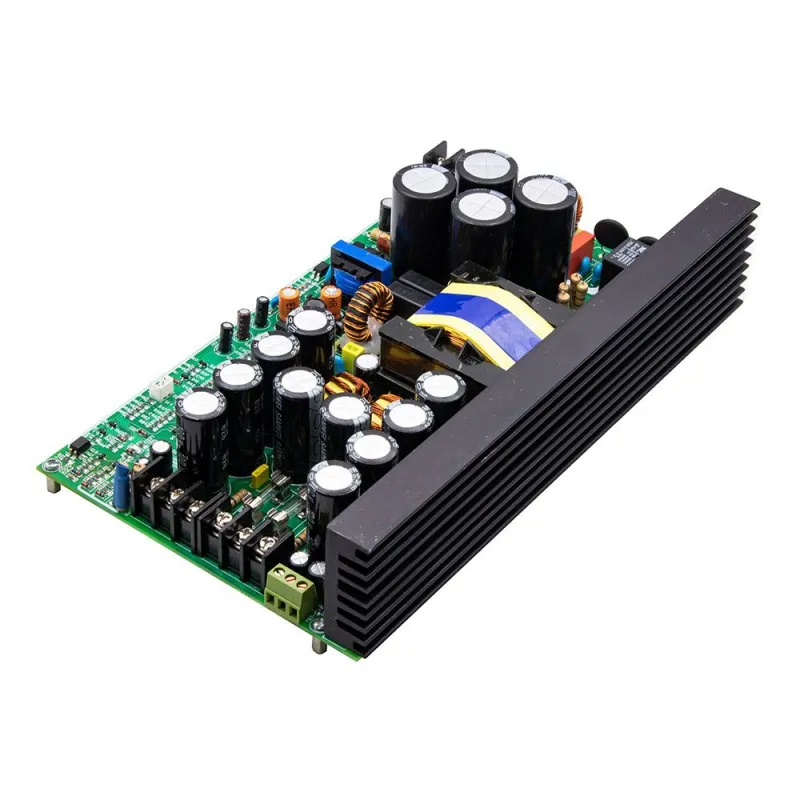

منبع تغذیه آمپلی فایر صوتی دوبل 62 ولت 1000 وات

معرفی :
امروزه از منابع تغذیه خطی بدلیل ابعاد بزرگ، وزن زیاد و قیمت تمام شده نسبت به منابع تغدیه سوویچینگ، مخصوصا در توان های بالا به ندرت استفاده میشود.
این منبع تغذیه سوویچینگ مخصوص آمپلی فایرهای صوتی کلاس AB و D طراحی شده است و میتواند به صورت مداوم 1000 وات توان تحویل بار دهد.
به صورت اجمالی میتوان نویز EMI پایین، بازده بالا، طراحی فشرده و وزن پایین مدار (1250 گرم) را به عنوان برخی از ویژگی های این مدار بیان کرد.
توپولوژِی هاف بریج به منظور کاهش ابعاد مدار و به صرفه بودن قیمت تمام شده و سادگی طراحی انتخاب شده است و در همین راستا ترانس مدار به نحوی محاسبه و طراحی شده که اندوکتانس نشتی تا حد ممکن کاهش یابد و به طبع آن نویز پایین و راندمان بالاتر و کاهش پیک های جریانی را به دنبال خواهد داشت.
استفاده از ترانس جریان به منظور سنس جریان باعث شده تا قسمت کنترلر، خروجی و ورودی مدار کاملا از هم ایزوله بوده که علاوه بر حفاظت و ایمنی بالا، امکان انتقال نویزهای ناخواسته از طبقات مختلف به یکدیگر را بسیار کاهش داده که این امر در ایجاد صدای شفاف جهت راه اندازی آمپلی فایرهای صوتی امری بسیار حیاتی میباشد.
استفاده از قطعات با کیفیت و شناسنامه دار با رنج دمای 25- تا 75 درجه سانتی گراد باعث شده که این مدار  در مناطق سردسیر و گرمسیر به راحتی کارکند.
همچنین استفاده از IGBT بجای MOSFET ضریب اطمینان کارکرد مدار در شرایط  سخت را افزایش می دهد.

مشخصات :
ولتاژ ورودی از 170 الی 250 ولت متناوب
ولتاژ خروجی به صورت دوبل 62v مستقیم و رگوله نشده
توان خروجی 1kw RMS و 1.7kw PEAK
%15 افت ولتاژ خروجی اصلی در فول لود
بازده مدار در فول لود حدودا %90.5 میباشد
دارای خروجی دوبل 15 ولت 500 میلی آمپر رگوله شده برای مدارات جانبی مانند پری آمپلی
دارای خروجی تک 12 ولت رگوله شده  برای راه اندازی فن
استفاده از فیلترهای آمپر بالا در خروجی به منظور کاهش ریپل جریان
مجهز به سنسور دما
ابعاد مدار : 25cm * 15.1cm * 6.2cm

محافظت :
پروتکشن اتصال کوتاه در خروجی
پروتکشن اضافه جریان در خروجی
پروتکشن دما (با افزایش دما فن جهت خنک سازی مدار روشن میشود و اگر دمای دستگاه تحت هر شرایطی به 85 درجه برسد خروجی مدار قطع خواهد شد)
پروتکشن ولتاژ ورودی (افزایش یا کاهش ولتاژ ورودی خارج از رنج تعریف شده پروتکشن را فعال کرده و خروجی مدار قطع خواهد شد)
دارای سافت استارت در ورودی جهت از بین بردن جریان هجومی اولیه در هنگام شارژ خازن های ورودی
دارای سافت استارت در خروجی جهت از بین بردن جریان هجومی اولیه در هنگام شارژ خازن های خروجی
