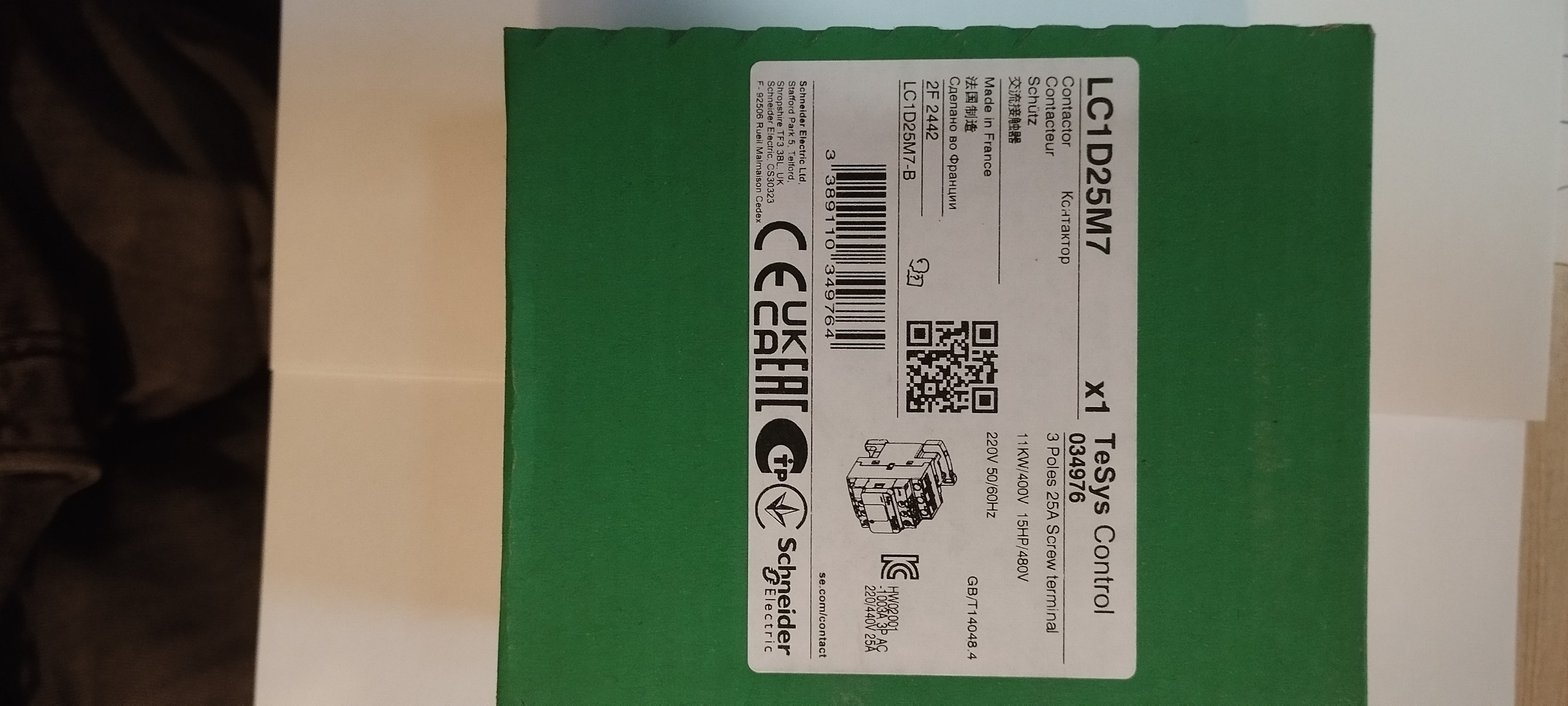

کنتاکتور اشنایدر 25 آمپر 220 ولت AC

سری ساخت

TeSys

نام محصول

TeSys D

کاربرد محصول

کنترل موتور / بار مقاومتی

نام اختصاری

LC1D

دسته بندی بهره وری

AC-1 و AC-4 و AC-3

تعداد پل

3P

توان موتور(کیلو وات)

5.5 کیلو وات در 230...220 ولت (AC-3) ، 11 کیلو وات در 400...380 ولت (AC-3) ، 11 کیلو وات در 440...415 (AC-3) ، 15 کیلو وات در 500 ولت (AC-3) ، 15 کیلو وات در 690...660 ولت (AC-3) ، 5.5 کیلو وات در 400 ولت (AC-4)

رنج ولتاژ کاری [Ue]

مدار قدرت: 690 ولت AC (فرکانس 400...25 هرتز) و 300 ولت DC

رنج جریان عملکرد (Ie)

25 آمپر با ولتاژ 440 ولت AC بارهای AC-3 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد ، 40 آمپر با ولتاژ 440 ولت AC بارهای AC-1 برای مدار قدرت در دمای کمتر از 60 درجه سانتی گراد

حداقل ولتاژ سوئیچینگ

17 ولت برای مدار کنترل

ولتاژ ضربه نامی (Uimp)

6 کیلو ولت

توان موتور (اسب بخار)

3hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 2hp در 115 ولت AC با فرکانس 50/60 هرتز برای موتور تکفاز ، 7.5hp در 230/240 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 15hp در 460/480 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 20hp در 575/600 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز ، 7.5hp در 200/208 ولت AC با فرکانس 50/60 هرتز برای موتور سه فاز

دسته بندی اضافه ولتاژ

III

جریان برای بارهای (AC1)، [Ith]

10 آمپر ( 60 °C) برای مدار فرمان، 40 آمپر ( 60 °C) برای مدار قدرت

ظرفیت قطع

450A در 440V برای مدار قدرت

رنج جریان مقاومتی کوتاه مدت [Icw]

240 آمپر در 40 درجه سانتی گراد 10 ثانیه برای مدار قدرت ، 380 آمپر در 40 درجه سانتی گراد 1 ثانیه برای مدار قدرت ، 50 آمپر در 40 درجه سانتی گراد 10 دقیقه برای مدار قدرت ، 120 آمپر در 40 درجه سانتی گراد 1 دقیقه برای مدار قدرت ، 100 آمپر 1 ثانیه برای مدار سیگنالینگ ، 120 آمپر 500 میلی ثانیه برای مدار سیگنالینگ ، 140 آمپر 100 میلی ثانیه برای مدار سیگنالینگ

ولتاژ مدار کنترل [Uc]

220 ولت AC در فرکانس 50/60 هرتز

ولتاژ عایق نامی [Ui]

690 ولت طبق استاندارد IEC 60947-4-1 و 600 ولت طبق استاندارد CSA و UL

اتلاف توان هر پل

3.2 وات (AC-1) ، 1.25 وات (AC-3)

حداقل جریان سوئیچینگ

5 میلی آمپر برای مدار کنترل

دوام مکانیکی

15 Mcycles

دوام الکتریکی

1.65Mcycles در جریان 25 آمپر بارهای AC-3 ولتاژ تغذیه 440 ولت، 1.4Mcycles در جریان 40 آمپر بارهای AC-1 ولتاژ تغذیه 440 ولت

رنج کاری

3600 دور در ساعت در 60 درجه سانتی گراد

فرکانس مدار کنترل

25-400Hz

محدودیت ولتاژ مدار کنترل

0.3 تا 0.6 برابر ولتاژ مدار کنترل در فرکانس 50/60 هرتز (drop-out) ، 0.8 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 50 هرتز (Operational) ، 0.85 تا 1.1 برابر ولتاژ مدار کنترل در فرکانس 60 هرتز (Operational)

مقاومت عایقی

10MOhm for signalling circuit<

زمان واکنش

22...12 میلی ثانیه بسته شدن و 19...4 میلی ثانیه باز شدن

میانگین امپدانس

2 میلی اهم با جریان حرارتی 40 آمپر در فرکانس 50 هرتز

نوع نگهدارنده برای نصب

صفحه ای ، ریلی

ابعاد

ارتفاع

85mm

عرض

45mm

عمق

92mm

خصوصیات ظاهری

پوشش محافظ

دارد

وزن محصول

0.37Kg

اتصالات

ترکیب کنتاکت کمکی

1NOƯNC

محیطی

استحکام مکانیکی

ارتعاشات کنتاکتور باز: 2Gn (فرکانس 300...5 هرتز) ، ارتعاشات کنتاکتور بسته: 4Gn (فرکانس 300...5 هرتز) ، ضربه کنتاکتور باز: 10Gn (11 میلی ثانیه) ، ضربه کنتاکتور بسته: 15Gn (11 میلی ثانیه)

درجه آلودگی

3

مقاومت در برابر حریق

850 درجه سانتی گراد

دمای مجاز محیط برای عملکرد

70...40- درجه سانتی گراد در Uc

دمای مجاز محیط برای عملکرد

60...5- درجه سانتی گراد

دمای مجاز محیط برای انبار

80...60- درجه سانتی گراد

درجه حفاظت بر حسب IP

IP20 front face

استانداردها

استانداردها

CSA C22.2 No 14, EN 60947-4-1 , EN 60947-5-1 , IEC 60947-4-1 , IEC 60947-5-1 , UL 508
