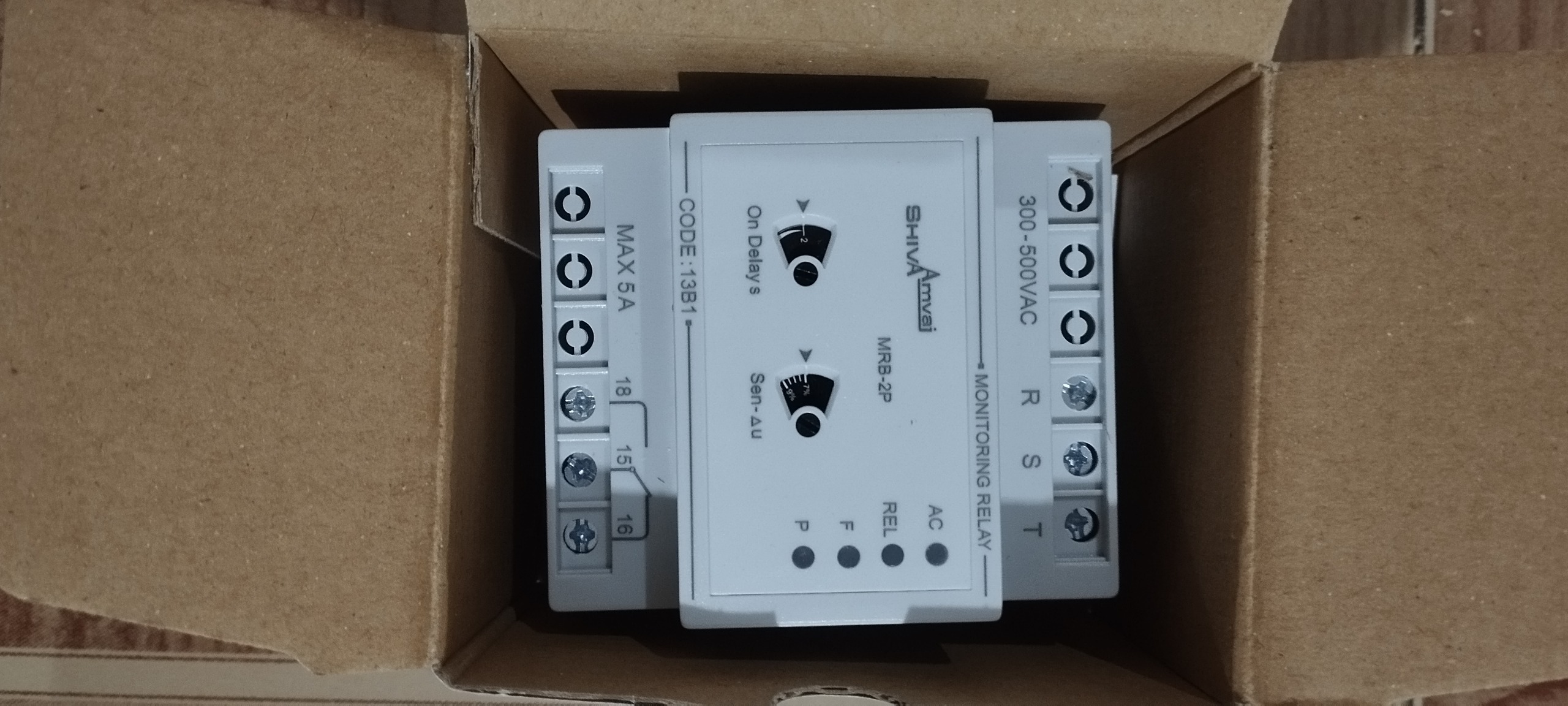

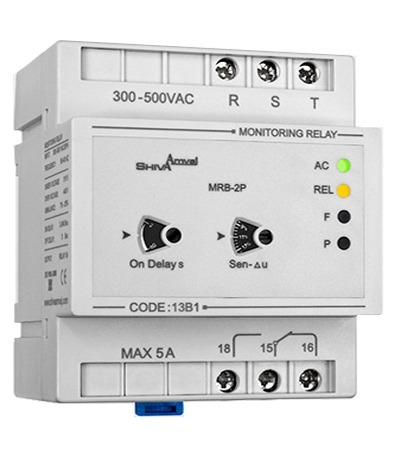

کنترل فاز امواج 13B1

با استفاده از کنترل فاز امواج می توان اختلالات شبکه برق را کنترل نمود.اختلالات ناشی از افزایش یا کاهش ولتاژ و عدم تقارن فازها با نشانگرF و جابجایی فازها با نشانگر P اعلام می گردد.

ویژگی های کنترل فاز امواج

  کنترل دقیق شبکه برق به دلیل عدم استفاده ازنول(برق دارشدن نول در بعضی مواقع)
حفاظت در برابر
افزایش و کاهش ولتاژ
عدم توالی (جابجایی) و عدم تقارن فازها
قطع هر کدام از فازها
4 عدد نشانگر برای اعلام
AC: برق شبکه
REL: وصل رله
F: افزایش و کاهش ولتاژ و عدم تقارن فازها
P: عدم توالی (جابجایی) فازها
پیچ های تنظیم برای تنظیم عدم تقارن و زمان وصل
 عدم تغییر پارامترها در اثر ضربات کنتاکتور تابلو

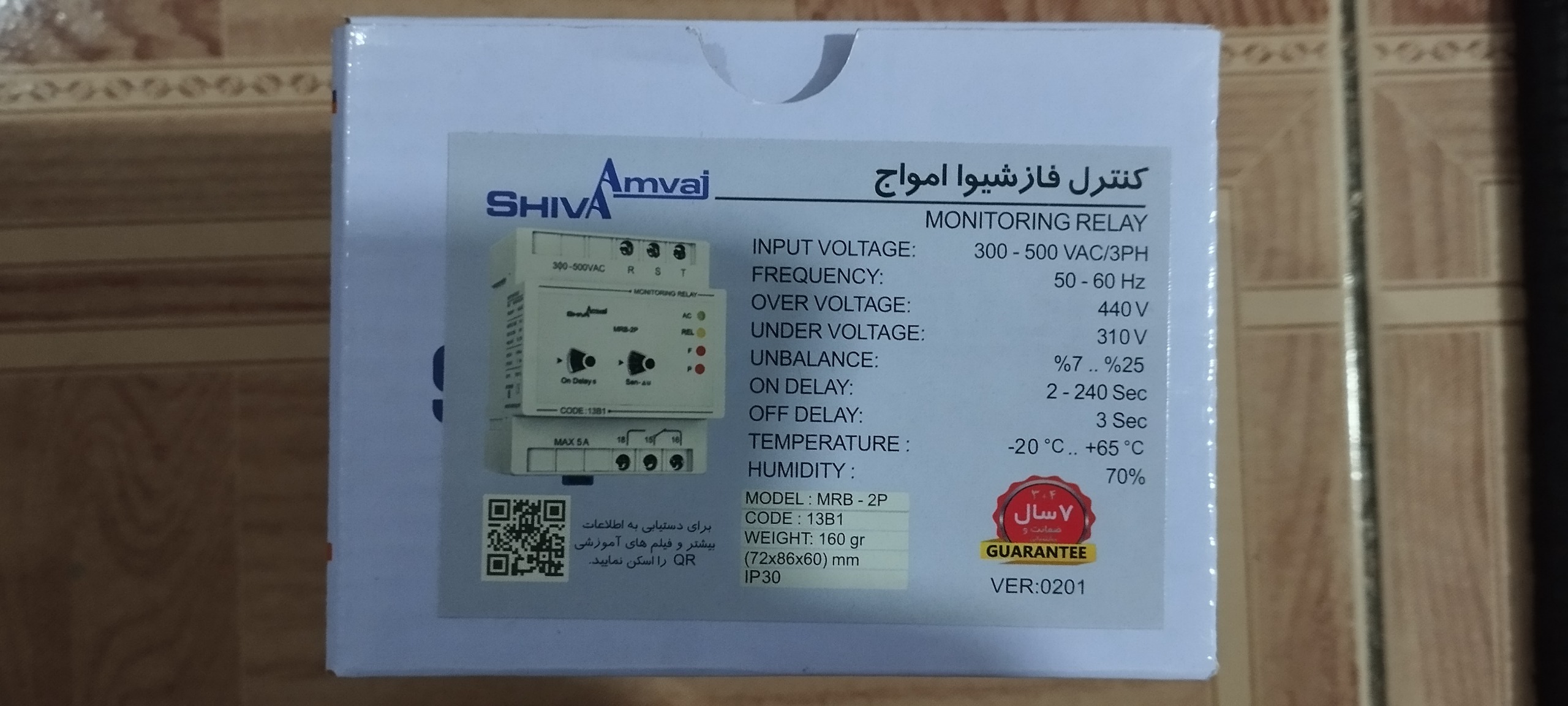

ولتاز تغذیه

300-500ولتاژ متناوب،3فاز،50-60هرتز

تاخیر زمان وصل

2-240 ثانیه

تاخیر زمان

قطع برای کاهش ولتاژ در لحظه استارت:10ثانیه, قطع: 3 ثانیه

قطع برای

افزایش ولتاژ:440 ولت، کاهش ولتاژ: 310 ولت و عدم تقارن:7-25 درصد

کارایی در

دما: 65+..20 و رطوبت : 70درصد

خروجی

رله 5 آمپر
