آنتن وایفای مدل 43RDS68U1-0300

آنتن وایفای (Wi-Fi Antenna Module) که برای اتصال بیسیم (WLAN) در لپ تاپها، مینیپیسیها، و مادربردهای دارای کارت شبکه بیسیم استفاده میشود.

• نوع قطعه: آنتن وایفای داخلی (Internal WLAN Antenna)
• مدل: 43RDS68U1-0300
• رنگ کابل: مشکی
• نوع کانکتور: U.FL (یا در بعضی مدلها MHF4 بسته به کارت وایفای)

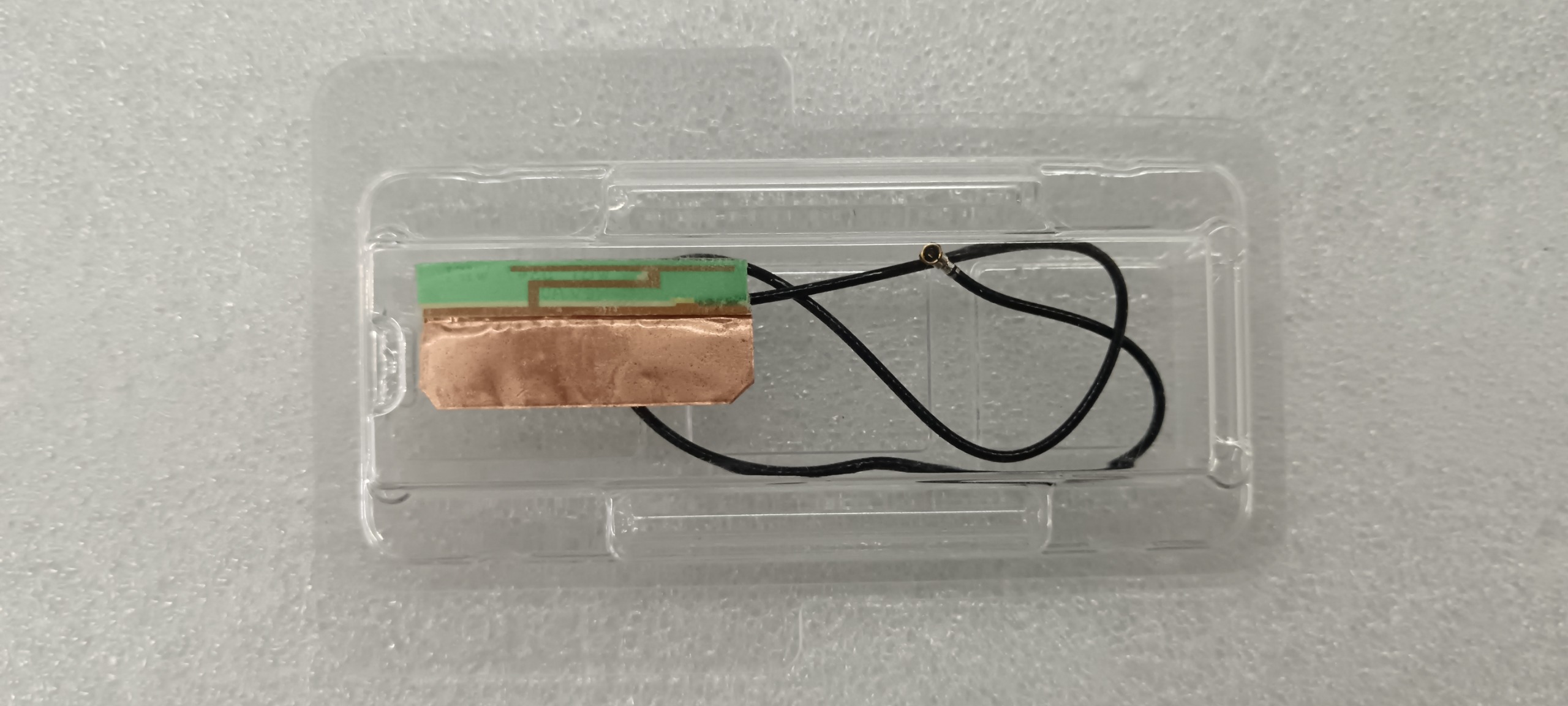

• بخش آنتن (سبز / مسی): مدار چاپی (PCB) به همراه فویل مسی برای بهبود تابش سیگنال

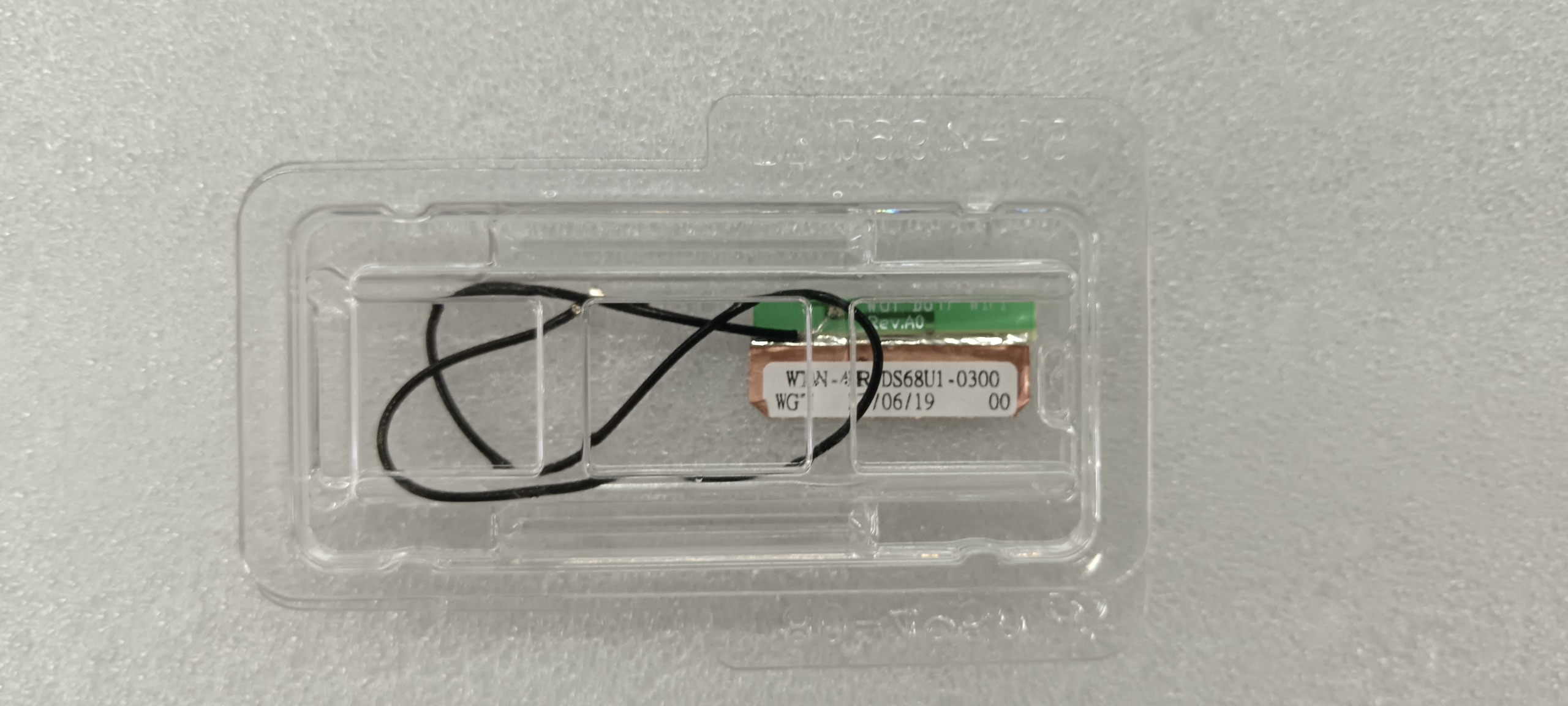

• بستهبندی: پک پلاستیکی شفاف ضد استاتیک (ESD Safe Blister Pack)

ویژگیهای الکتریکی (تقریبی):

• فرکانس کاری: 2.4 GHz و 5 GHz (Dual Band Wi-Fi)
• امپدانس: 50 Ω
• نوع سیگنال: RF (فرکانس رادیویی)
• کاربردها: Wi-Fi 802.11a/b/g/n/ac، بلوتوث

کاربردها:

• لپ تاپها (Lenovo, HP,Dell و غیره)
• مینیپیسیها و مادربردهای دارای کارت وایفای داخلی
• دستگاههای Embedded (مانند روترهای صنعتی یا IoT)

نکات نصب:

• باید به پورت آنتن کارت وایفای متصل شود (MAIN یا AUX).
• نباید در تماس مستقیم با فلز سنگین باشد (باعث تضعیف سیگنال میشود).
• نوار چسب دوطرفه روی بدنه آنتن برای نصب روی قاب داخلی طراحی شده است.
