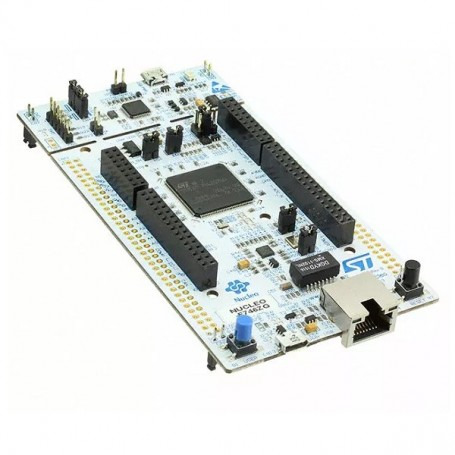

برد توسعه 144 نوکلئو ( Nucleo-144 ) STM32F746ZG

بردهای نوکلئو که متعلق به شرکت STM می باشد جزو بردهای انعطاف پذیر و ارزان قیمت محسوب می شود که برای ساخت نمونه اولیه محصولات ایده آل می باشد. این سری از بردها مجهز به کانکتور ST Zio (توسعه ای از کانکتورهای آردوینو اونو) و کانکتورهایی موسوم به morpho می باشند تا کاربران به پایه ها و عملکردهای بیشتری از میکروکنترلر دسترسی داشته باشند. میکروکنترلر 32 بیتی STM32F746ZG موجود در بورد Nucleo-144 دارای پردازنده ARM سری Cortex-M7 با فرکانس 400 مگاهرتز می باشد و از مجموعه دستورات DSP پشتیبانی می کند. همچنین این برد با دارا بودن ADC و DAC های رزولوشن بالا بردی مطلوب جهت کاربری های حوزه پردازش سیگنال و مخابرات است. از طرفی پردازنده از ارتباطات متنوعی نظیر ارتباط اترنت، CAN ، USB پشتیبانی می کند که برخی از انها به صورت سخت افزاری کامل به همراه کانکتور مربوطه روی برد مجتمع گردیده و برای دسترسی به کلیه امکانات، کانکتورهایی نیز در نظر گرفته شده است.

ویژگی ها :

• دارای میکروکنترلر STM32F746ZG در پکیج LQFP144
• دارای کانکتور اترنت سازگار با استاندارد IEEE-802.3-2002
• دارای 3 LED برای کاربر ، 2 کلید فشاری ( یکی برای کاربر و دیگری برای ریست )
• دارای اسیلاتور 32.768 کیلوهرتز
• کانکتورهای روی برد : Micro USB, SWD, RJ45, ST Zio, ST morpho
• گزینه های مختلف برای منبع تغذیه : پورت USB پروگرامر ST Link و منبع تغذیه خارجی
• بدون نیاز به پروگرامر ، دارای پروگرامر و دیباگر ST-LINK/V2-1 روی بورد
