Commodore 64 / 128 Diagnostic Diagnostic Cartridge
نو
3٬100٬000 تومان
توضیحات بیشتر
کابل تست (Diagnostic Harness) و کارتریج عیب یاب (Diagnostic Cartridge Plus) برای Commodore 64/128
این مجموعه یکی از ابزارهای حرف های برای عیب یابی و تست کامل کامپیوترهای Commodore 64 و Commodore 128 است. این ابزار به طور خاص برای بررسی سلامت اجزای اصلی سخت افزار طراحی شده است.
اجزای اصلی:
کابل تست یا Diagnostic Harness
شامل مجموعه ای از کانکتورها و لوپ بک ها (Loop back) برای درگاه های مختلف:
درگاه کارتریج
پورت های جویاستیک
درگاه سریال (Serial/IEC)
درگاه کارتریج/کاست
درگاه کاراکترها و ویدیو
این کابل ها کمک می کنند تا تمام ورودی/خروجی ها (I/O Ports) به صورت خودکار و دقیق آزمایش شوند.
کارتریج عیب یاب (Diagnostic Cartridge Plus)
نسخه Plus دارای امکانات اضافه نسبت به نسخه استاندارد است.
این کارتریج به طور خودکار تست هایی را برای قطعات داخلی (RAM، ROM، CIA، SID، VIC-II، PLA و ...) اجرا می کند.
ویژگی ها و مزایا:
تشخیص سریع خطاهای سخت افزاری: به کمک تست خودکار حافظه، چیپ های I/O، صدا و گرافیک.
شناسایی دقیق IC های معیوب: مخصوصاً برای RAM و PLA.
آزمایش کامل تمام پورت های ورودی/خروجی از طریق هارنس.
مناسب برای تعمیرکاران حرفه ای، کلکسیونرها و کسانی که قصد بازسازی و نگهداری از C64 یا C128 دارند.
نحوه استفاده:
کارتریج عیب یاب را در اسلات کارتریج قرار دهید.
کابل Diagnostic Harness را به پورت های مربوطه متصل کنید.
سیستم را روشن کنید؛ تست ها به صورت خودکار اجرا شده و نتایج روی صفحه نمایش نشان داده می شوند.
در صورت وجود خطا، شماره یا نام بخش معیوب مشخص می شود.
این تست ها به طور سیستماتیک تمام بخش های سخت افزاری را بررسی میکنند:
1. تست حافظه (Memory Tests)
تست کامل RAM اصلی (Main RAM Test)
بررسی تمامی بانک های حافظه و شناسایی بیت های خراب.
تست حافظه رنگ (Color RAM Test)
برای تشخیص مشکل در بخش های نمایش رنگ.
تست حافظه کاراکترها (Character ROM Test)
بررسی صحیح بودن ROM مخصوص کاراکترهای گرافیکی.
2. تست چیپ های اصلی (IC Tests)
تست CIA (Complex Interface Adapter)
شامل بررسی تایمرها، پورت های I/O و کیبورد.
(C64 دارای دو چیپ CIA است هر دو تست می شوند.)
تست VIC-II
چیپ گرافیکی را از نظر سیگنال تصویر و تولید رنگ ها بررسی می کند.
تست SID
چیپ صدای SID از نظر تولید موج، کانال ها و حجم صدا تست میشود.
تست PLA (Programmable Logic Array)
صحت عملکرد PLA که یکی از قطعات حساس C64 است را می سنجد.
تست ROM کرنل (Kernal ROM Test)
بررسی CRC و عملکرد ROM سیستم عامل.
3. تست پورت ها (I/O Port Tests)
پورت جوی استیک (Joystick Ports 1 & 2)
با اتصال کابل لوپ بک هارنس بررسی میشود.
پورت سریال (IEC Serial Test)
ارتباط با درایو دیسک شبیه سازی شده یا واقعی.
کارتریج پورت (Cartridge Port Test)
صحت ارتباط با کارتریج ها را چک می کند.
کاست پورت (Datasette Test)
تست سیگنال خواندن و نوشتن روی پورت نوار کاست.
4. تست کیبورد (Keyboard Test)
بررسی تمامی کلیدها و ماتریس کیبورد با نمایش زنده وضعیت آنها.
5. تست نمایشگر (Video Tests)
رنگ ها و رزولوشن: تست تمامی رنگ های 16گانه C64.
الگوهای شطرنجی و خطوط افقی/عمودی برای بررسی خروجی ویدیو.
6. تست صدا (Audio Test)
تولید صداهای مختلف روی کانال های SID برای اطمینان از عملکرد صحیح.
7. تست تایمرها و IRQ/NMI
بررسی وقفه ها (Interrupts) و تایمرهای سخت افزاری.
نتیجه تستها:
پس از اجرای کامل، کارتریج گزارش وضعیت را با پیام OK یا BAD برای هر بخش نمایش می دهد، تا تعمیرکار بتواند قطعه معیوب را به سرعت شناسایی کند.
راهنمای نصب و استفاده
1. آماده سازی سخت افزار
کارتریج عیب یاب (Diagnostic Cartridge Plus) را در اسلات کارتریج دستگاه قرار دهید.
Diagnostic Harness شامل چند دانگل است که به پورت های زیر متصل می شوند:
جوی استیک ها
پورت سریال (IEC)
کیبورد
کاربری
پورت نوار (Data sette)
2. اتصال دیاگرام و لوپ بک ها
اتصال صحیح هر دانگل به پورت مربوطه اهمیت دارد.
لوپ بک های کنترل کیبورد و پورت های جوی استیک باید مطابق دیاگرام در تصویر باشند تا تست های I/O درست اجرا شوند.
3. روشن کردن سیستم
کامپیوتر را روشن کنید؛ کارت خود اجرا می شود و تست ها شروع خواهد شد.
در صورت صفحه سیاه، از حالت Dead Test استفاده کنید که هشدار RAMهای خراب را با رنگ مرز صفحه نشان میدهد.
تست ها و عملکردها
تست حافظه و RAM:
آزمایش RAM اصلی، RAM رنگی (Color RAM) و Character ROM برای یافتن بیت های معیوب.
تست چیپ ها:
CIA (دو چیپ)، VIC II گرافیک، SID صدا، PLA و Kernal ROM به صورت خودکار بررسی می شوند.
تست پورتها:
بررسی اتصال پورت های جوی استیک، séries (IEC)، کارتریج و Data sette با لوپ بک هارنس.
تست کیبورد:
ماتریس کلیدها بررسی شده و وضعیت فعال/غیرفعال نمایش داده می شود.
تست ویدیو و صدا:
تست رنگ ها، خطوط تصویر، تست تولید صدا در کانال های SID و بررسی IRQ/NMI.
نمونه گزارش تست
هر بخش پس از اجرا، خروجی OK یا BAD نمایش میدهد.
رنگ های خاص روی لبه صفحه سیگنال می دهند که کدام بانک حافظه خراب است (استفاده از Dead Test).
جمع بندی جدول
مرحله
شرح استفاده
اتصال کارت و هارنس
دانگل ها را طبق دیاگرام به پورت های مختلف متصل کنید
روشن کردن سیستم
تست های عیب یابی به صورت خودکار اجرا می شوند
مشاهده خروجی ها
نتیجه با پیام OK یا BAD نمایش داده می شود
تحلیل نتایج
تشخیص قطعه خراب با توجه به بخش مورد báo خطا
استفاده از Dead Test (در مشکل نمایش)
برای تشخیص RAM خراب در صفحه سیاه
Commodore 64 / 128 Diagnostic Harness + Diagnostic Cartridge (Plus)
This is a full test harness for your C64 / 64C / SX-64* / DX-64 / 128 / 128D 128DCR/ and it works on PAL& NTSC computers

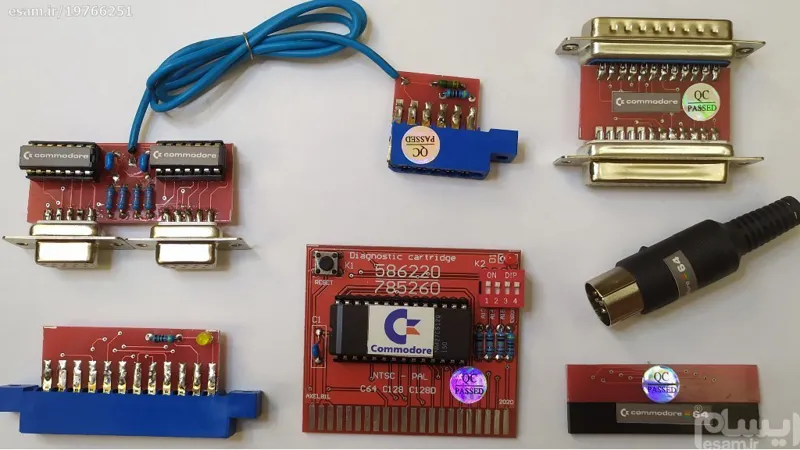

New design for easy holding
Superior quality materials: resistors 1% ,Capacitor AVX, industrial pcb gol plated, edge connector real new brand
Whats in the box
Keyboard dongle for C64 (not for SX64!)
Keyboard dongle for C128/128D/128DCR
Serial Port dongle
User port dongle
Tape Port dongle
Joystick port control dongle
Diagnostic Cartridge PLUS (exclusive cartridge made by Axel81l) with reset button

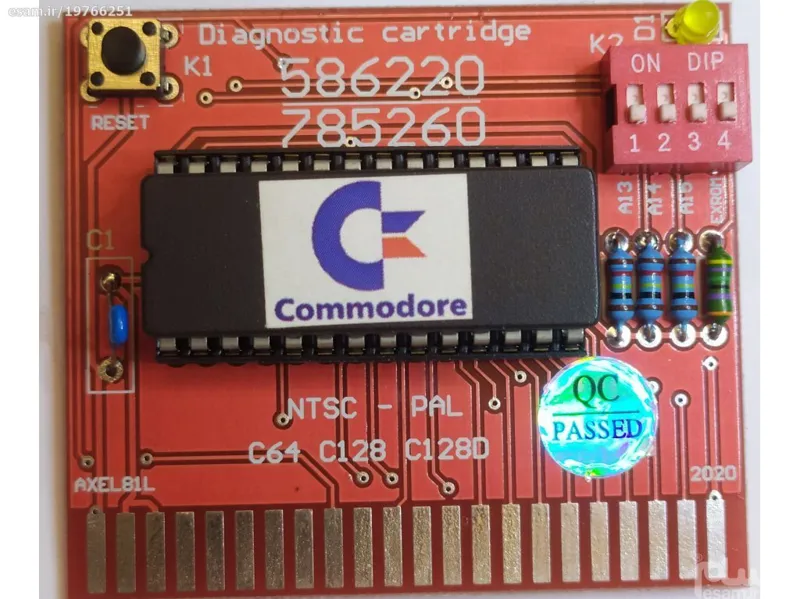

This is a gold plated cartridge with gold finger beveling (check the picture)
Unlike the boards with the tin style cartridge edges, this version wont damage your cartridge port by wearing and clogging your port
DIAGNOSTIC CARTRIDGE (PLUS)
I made this new type of cartridge in order to simplify the use since the classic multiroms require many jumpers, dip switches and puzzle instructions

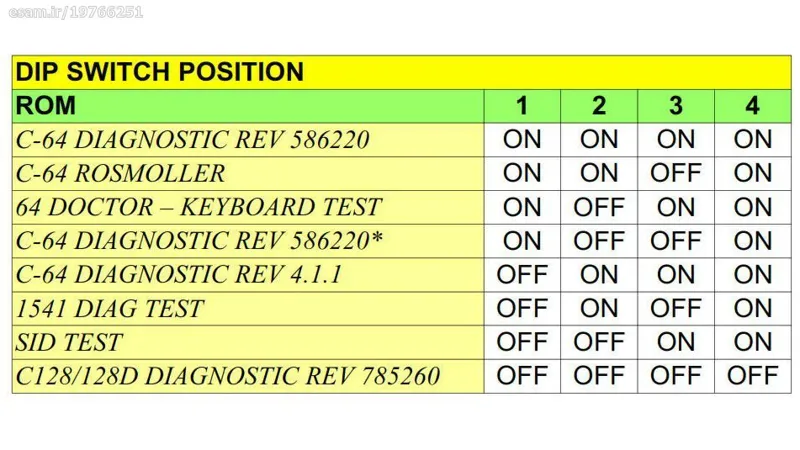

Whit this cartridge you just have to set the DIP SWITCH!
DELUXE+ CONFIGURATION (8 ROMS)

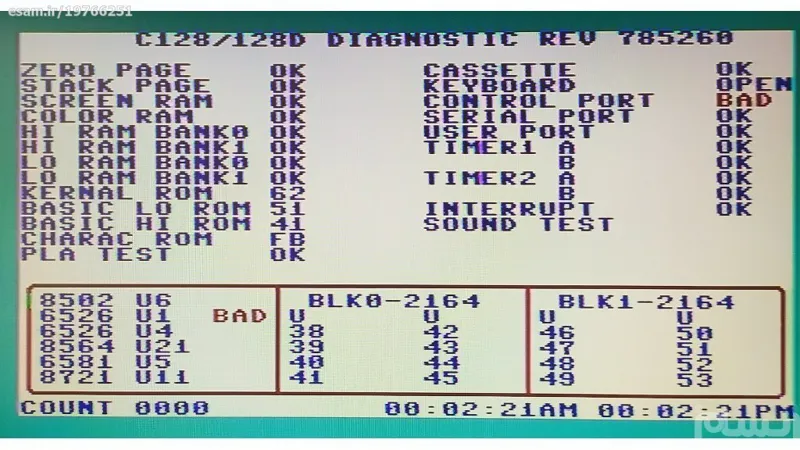

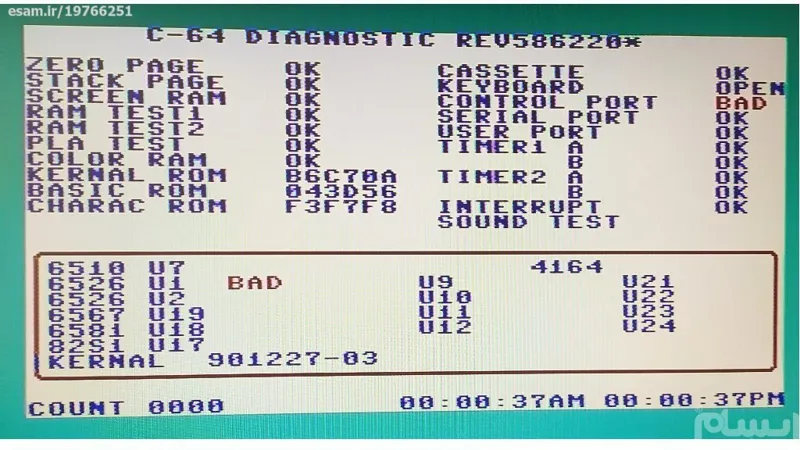

C-64 DIAGNOSTIC REV 586220
C-64 ROSMOLLER
64 DOCTOR KEYBOARD TEST
C-64 DIAGNOSTIC REV 586220 (PLUS)
C-64 DIAGNOSTIC REV 4.1.1
1541 DIAG TEST
SID TEST
C128/128D DIAGNOSTIC REV 785260
