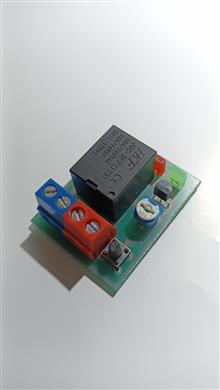

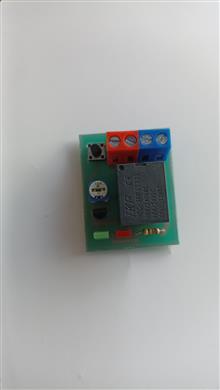

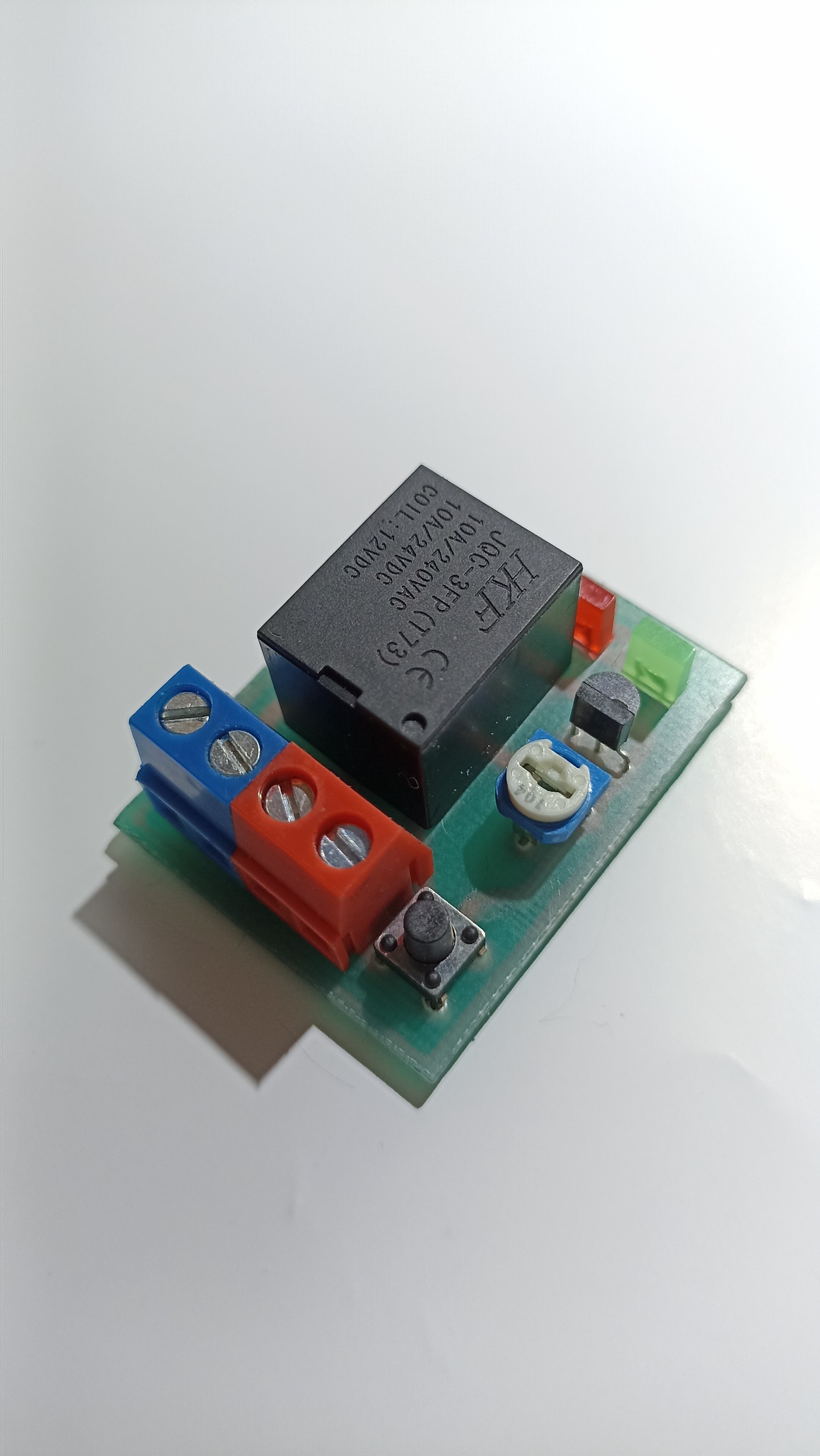

مدار محافظ اضافه جریان و اتصال کوتاه

ماژول محافظ اضافه جریان و اتصال کوتاه با قطع خودکار و دکمه ریست . برد فوقالعاده برای حفاظت از مدار ها و قطعات در برابر اضافه بار و اتصال کوتاه در رنج 5 ولت ، 12 ولت و 24 ولت

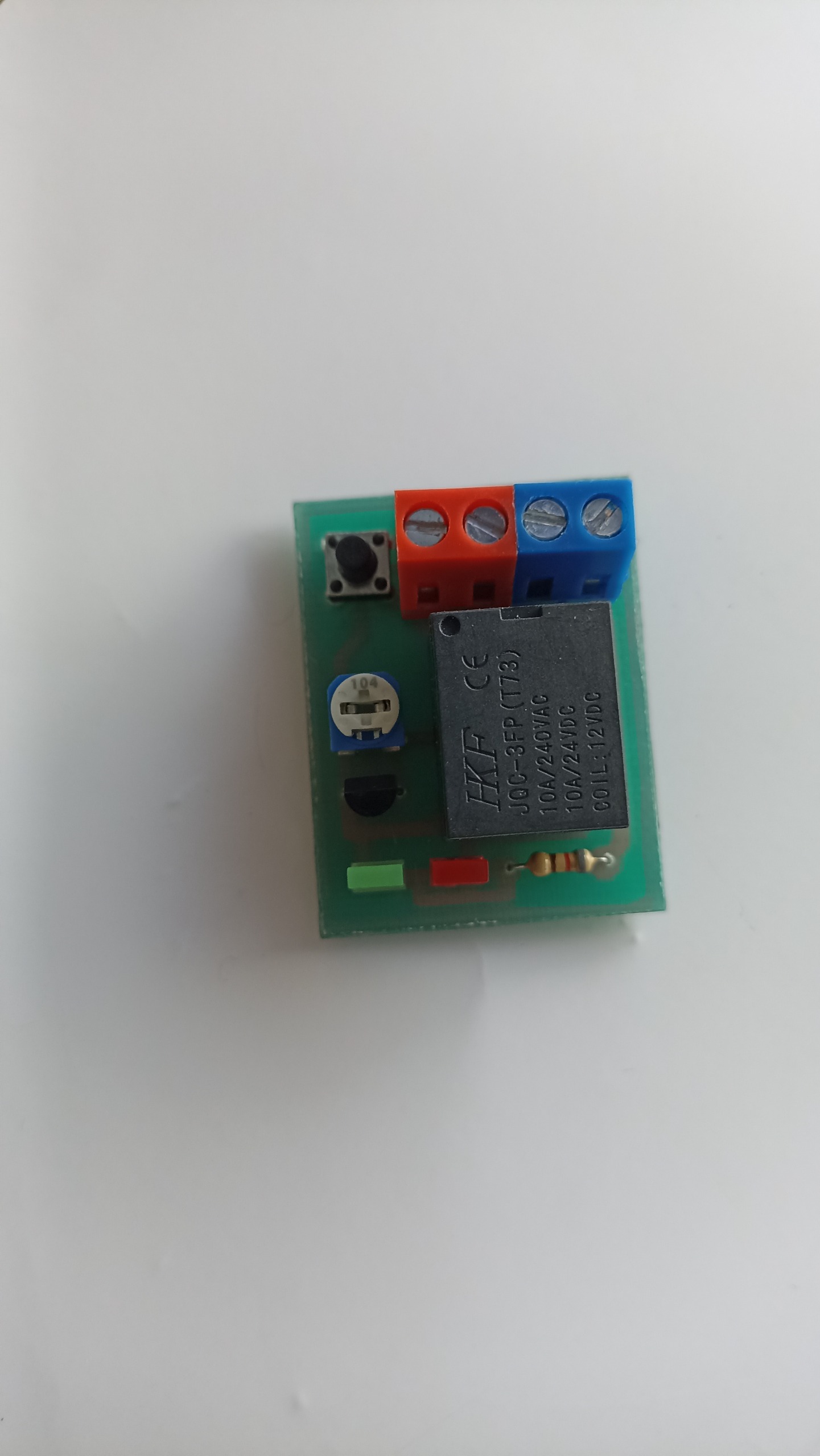

عملکرد: با اتصال تغذیه به ورودی (ترمینال آبی) و مصرف کننده (ترمینال قرمز) ال ای دی قرمز روشن و مدار در حالت آماده به کار قرار میگیرد ، با فشار دادن دکمه رله ولتاژ تغذیه را به مصرف کننده انتقال میدهد و ال ای دی سبز روشن میشود . روی برد یک پتانسیومتر جهت تنظیم میزان جریان عبوری در خروجی قرار دارد ، هر زمان که جریان خروجی از مقدار تعیین شده در خروجی افزایش یابد و یا در خروجی اتصال کوتاه رخ دهد ، مدار به صورت خودکار ولتاژ خروجی را محدود و قطع میکند . پس از رفع عیب و با فشار دادن مجدد دکمه ، ولتاژ خروجی مجدد وصل میشود .

از این مدار میتوان جهت محافظت از انواع منابع تغذیه ، پاور درایو ، موتور ها و انواع قطعات استفاده کرد .

بیشینه جریان 16 آمپر
