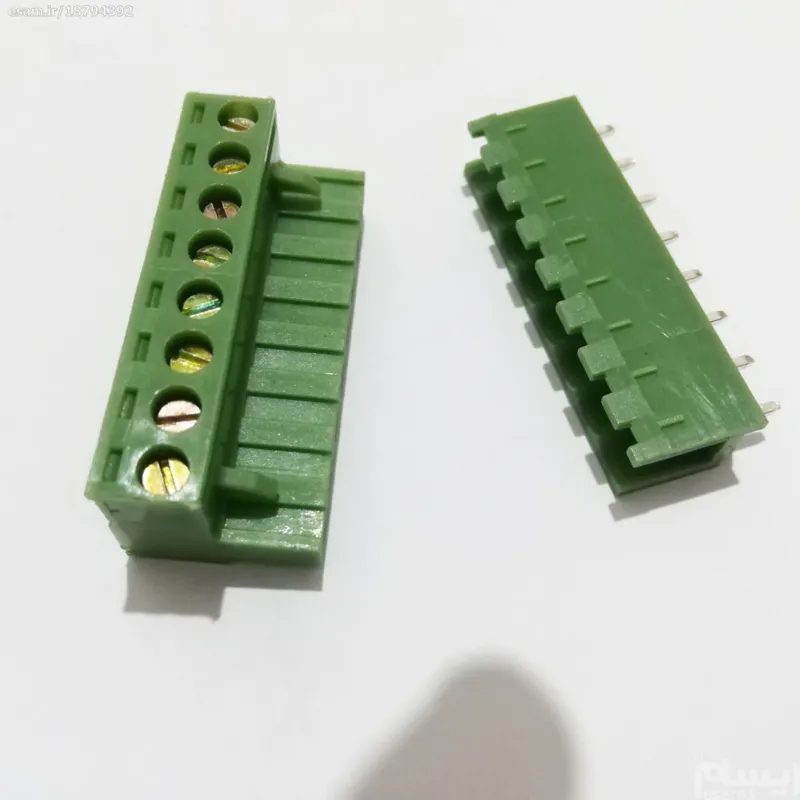

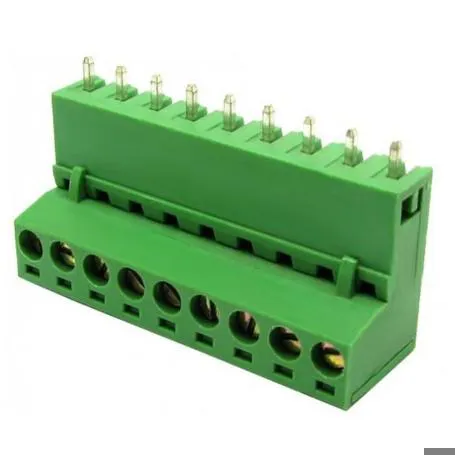

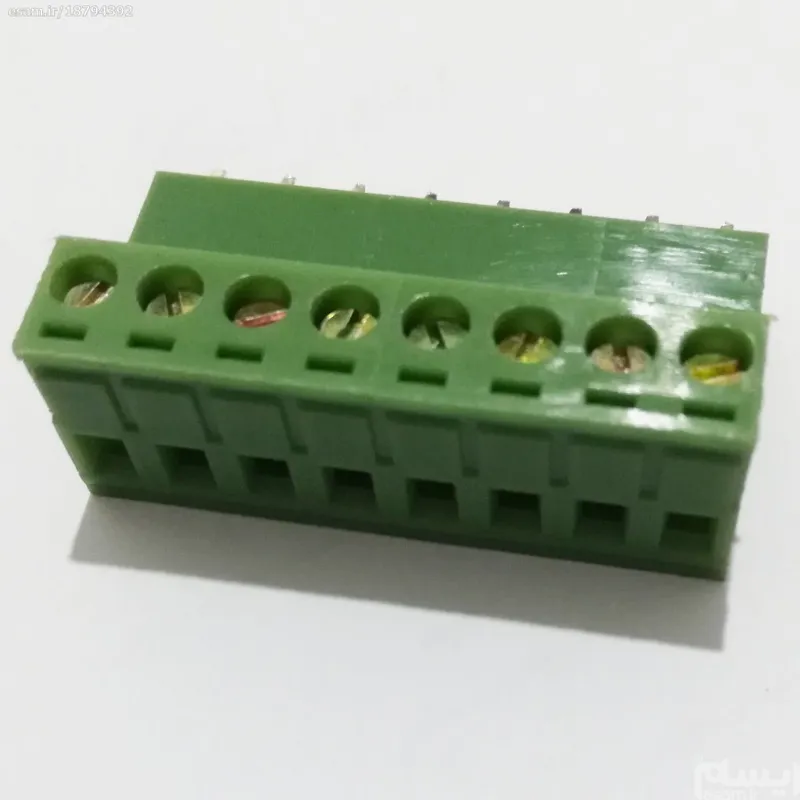

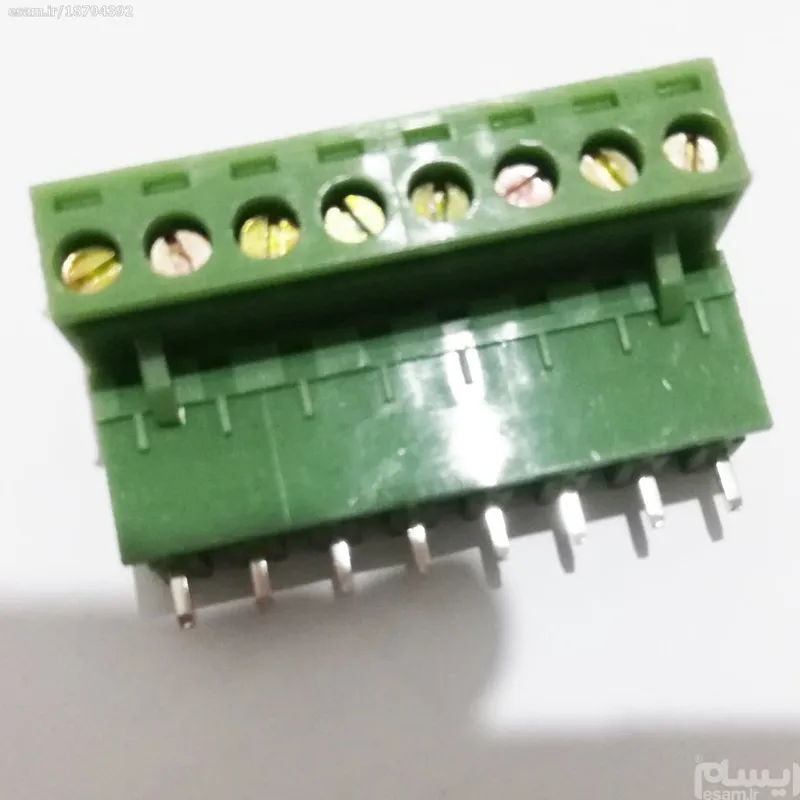

ترمینال فونیکس 8 پین ( سه عددی )

ترمینال فونیکس 8 پین مطابق عکس با فاصله ی پایه 5 میلی متر و جنس بدنه پلاستیکی ، ابزاری هستند برای متصل کردن سیمهای مربوط به مدار که بنا به طراحی مدار شکل و اندازه و مشخصات فنی مختلف دارند.

ترمینال فونیکس همچنین درثابت نگه داشتن سیم و مقامت الکترونیکی تاثیر زیادی دارد . این امر در طول عمر مدار نقش مهمی دارد. نکته ای که در ترمینالها حائز اهمیت است فاصله بین خانه های پین ها از یکدیگر است .  بنا به نیاز مدار در استانداردهای تعیین شده مهندسی تولید و مصرف میشود.

از جنس پلاستیک مقاوم و پیچ و پایه از مس

ترمینال فونیکس از دو تیکه یا دو قسمت نری و مادگی تشکیل شده است . قسمت نری ترمینال فونیکس روی برد لحیم می شود.

سیم های مربوط به مدار درون مادگی ترمینال فونیکس قرار میگیرند و با پیچ محکم میشوند. با اتصال قسمت نری و مادگی ترمینال فونیکس به یکدیگر ، ارتباط سیم ها با مدار برقرار می شود . قسمت نری ترمینال فونیکس دارای دو مدل نری صاف یا 180 درجه مستقیم و نری رایت انگل یا 90 درجه کج می باشد .

ترمینال فونیکس با فاصله پایه های مختلفی اعم از فاصله پایه 5.08 , 3.81 , 7.62 , میلی متر تولید میشوند.معروفترین فاصله پایه کانکتور فونیکس 5.08 میلیمتر است.

ترمینال فونیکس دارای تعداد پین های متنوع می باشد : ترمینال فونیکس 2 پین یا دو پایه , 4 پین , 3 پین , 5 پین , 6 پین , 7 پین , 8 پین 9 پین , 10 پین , 11 پین , 12 پین , 13 پین , 14 پین , 15 پین , 16 پین و

ترمینال فونیکس با نام های ترمینال نری مادگی سبز رنگ یا کانکتور phoenix و خوانده می شود.
