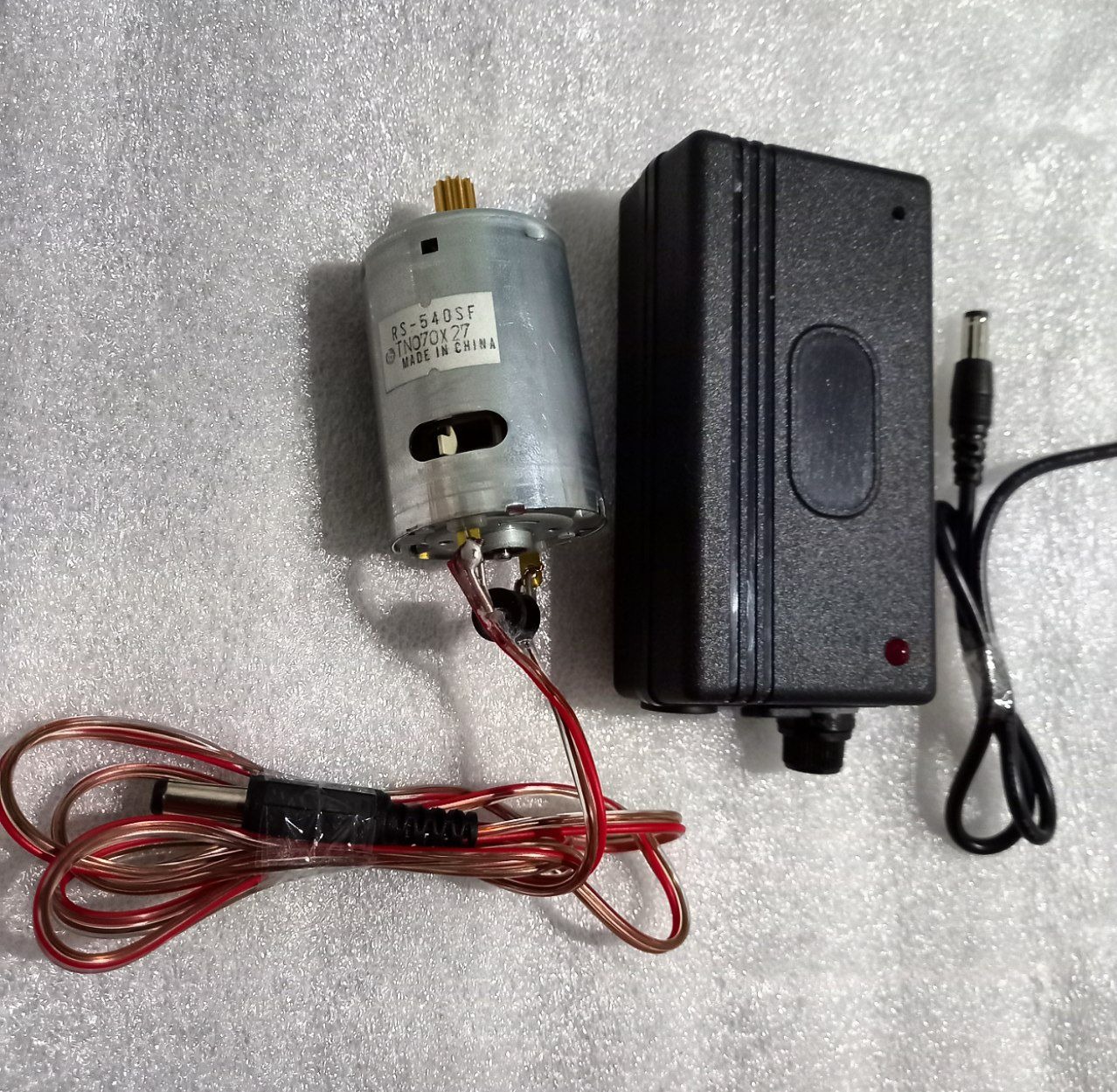

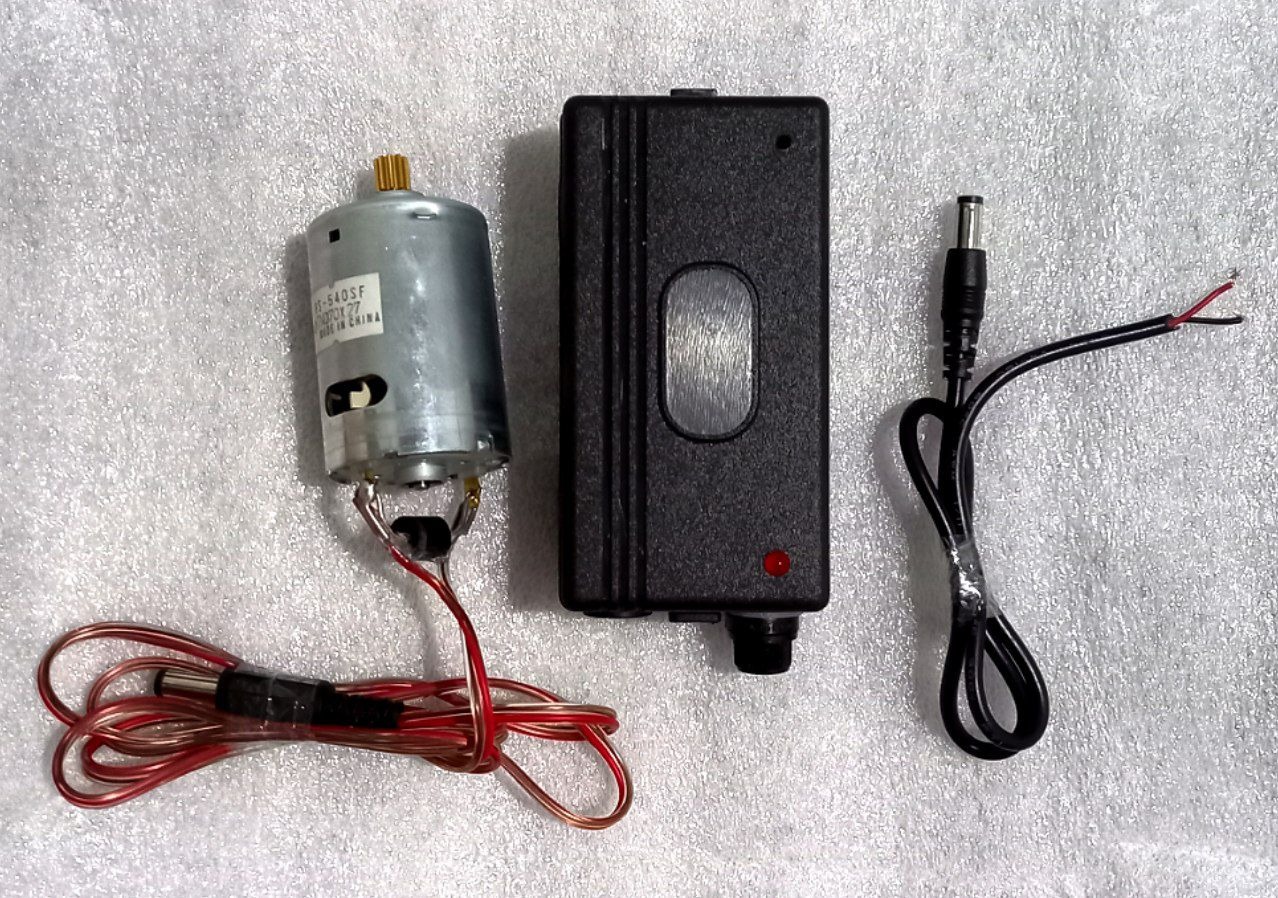

موتور آرمیچر و باکس پشتیبان (دریل و مینی فرز)

مشخصات موتور و دیود یکسوساز هرزگرد: موتور آرمیچر از نوع RS-540SF می باشد که یک موتور DC معروف و با قدرت رضایت بخش جهت مونتاژ مینی دریل و مینی فرز می باشد.
دارای دور بالا (17٫500 دور در دقیقه در ولتاژ 12 ولت) و ولتاژ کاری بین 4.8 تا 12 ولت DC می باشد. قطر شافت آن 3 میلیمتر و ابعاد کلی موتور: 3.5 × 3.5 × 5 سانتیمتر است. دارای جاروبک (فن) خنک کننده داخلی. مناسب برای استفاده در مینی فرز ، دریل ، مینی سی ان سی.
علت استفاده از دیود هرزگرد 10A10: جهت دفع نویزهای تولید شده توسط موتور و جلوگیری از آسیب به موتور و نیز، جلوگیری از آسیب رسیدن به منبع تغذیه.

توضیحات باکس پشتیبان: متشکل از فیوز 7 آمپر کوتاه، جافیوزی، ال ای دی قرمز و مقاومت، بازر 12 ولت اکتیو، مادگی آداپتور برای ورودی، مادگی آداپتور خروجی.
وظیفه: هرگاه موتور دچار استال یا واماندگی گردد و آمپر اضافی بکشد، فیوز قطع شده و از آسیب رسیدن به موتور و منبع تغذیه جلوگیری می شود.
ال ای دی در حالت عادی خاموش می باشد و در صورت ذوب شدن و قطع شدن فیوز، به همراه بازر فعال می گردد؛ بنابراین فعال شدن ال ای دی قرمز رنگ و بازر، نشانگر خرابی فیوز می باشد.

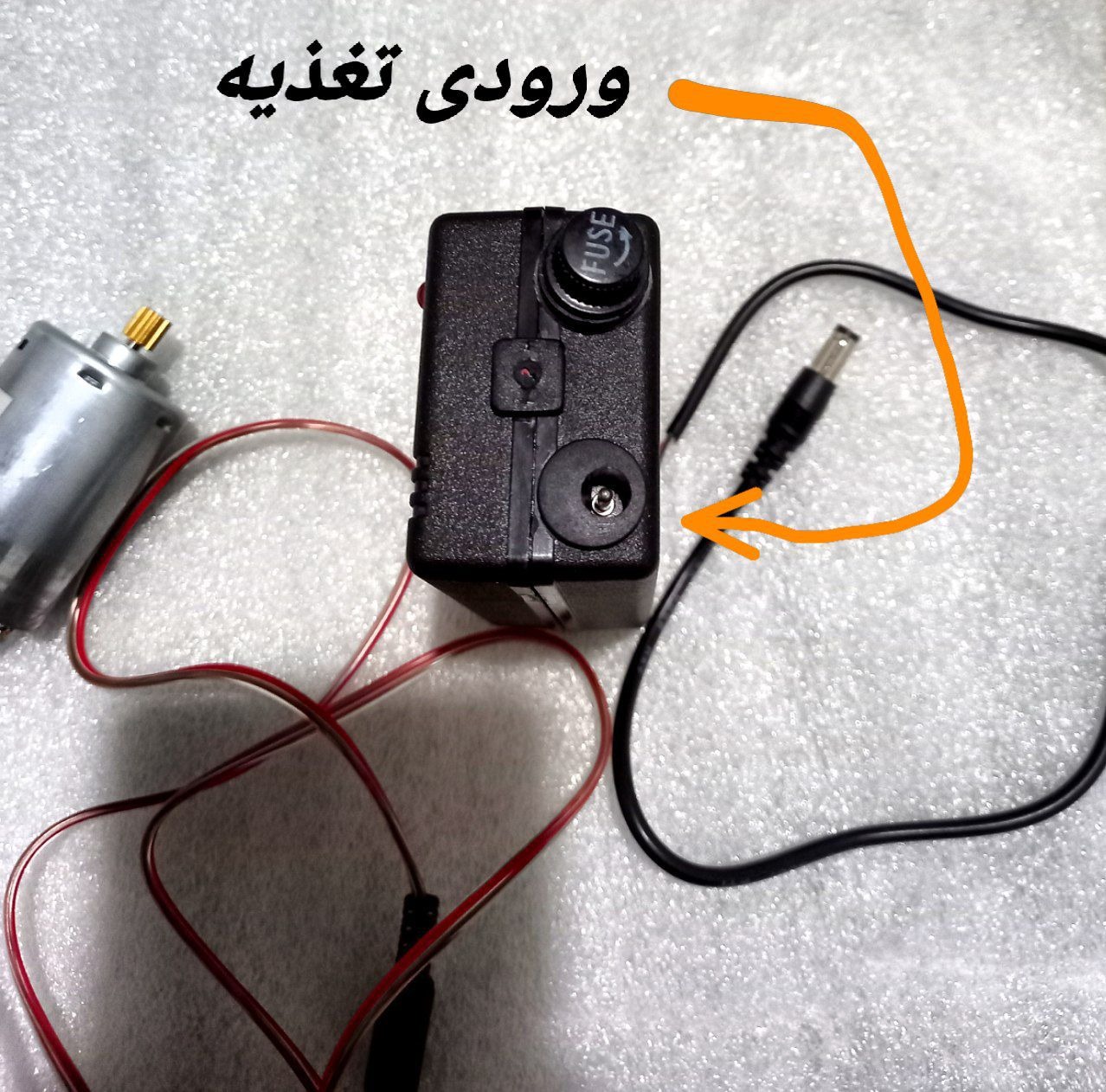

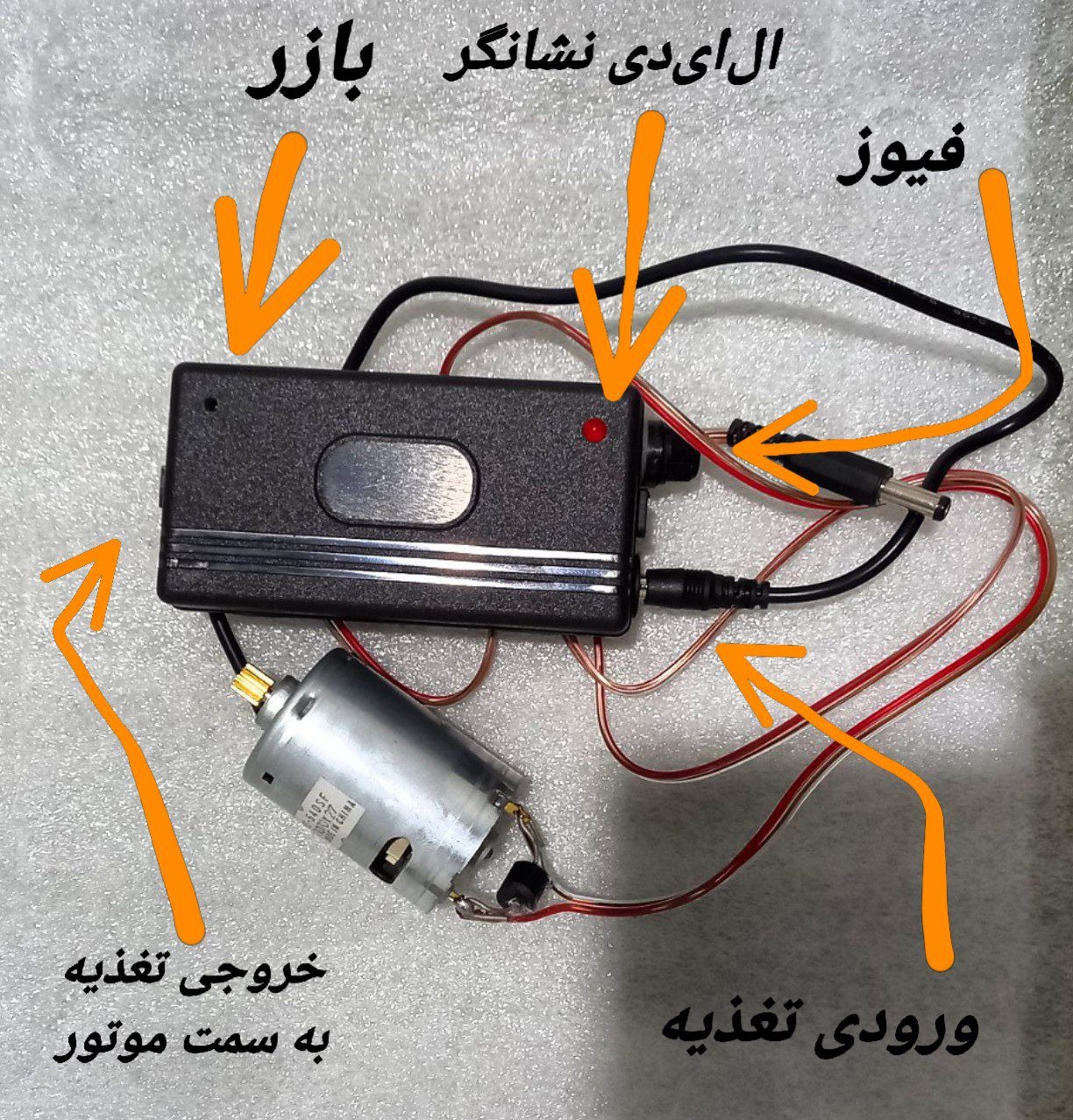

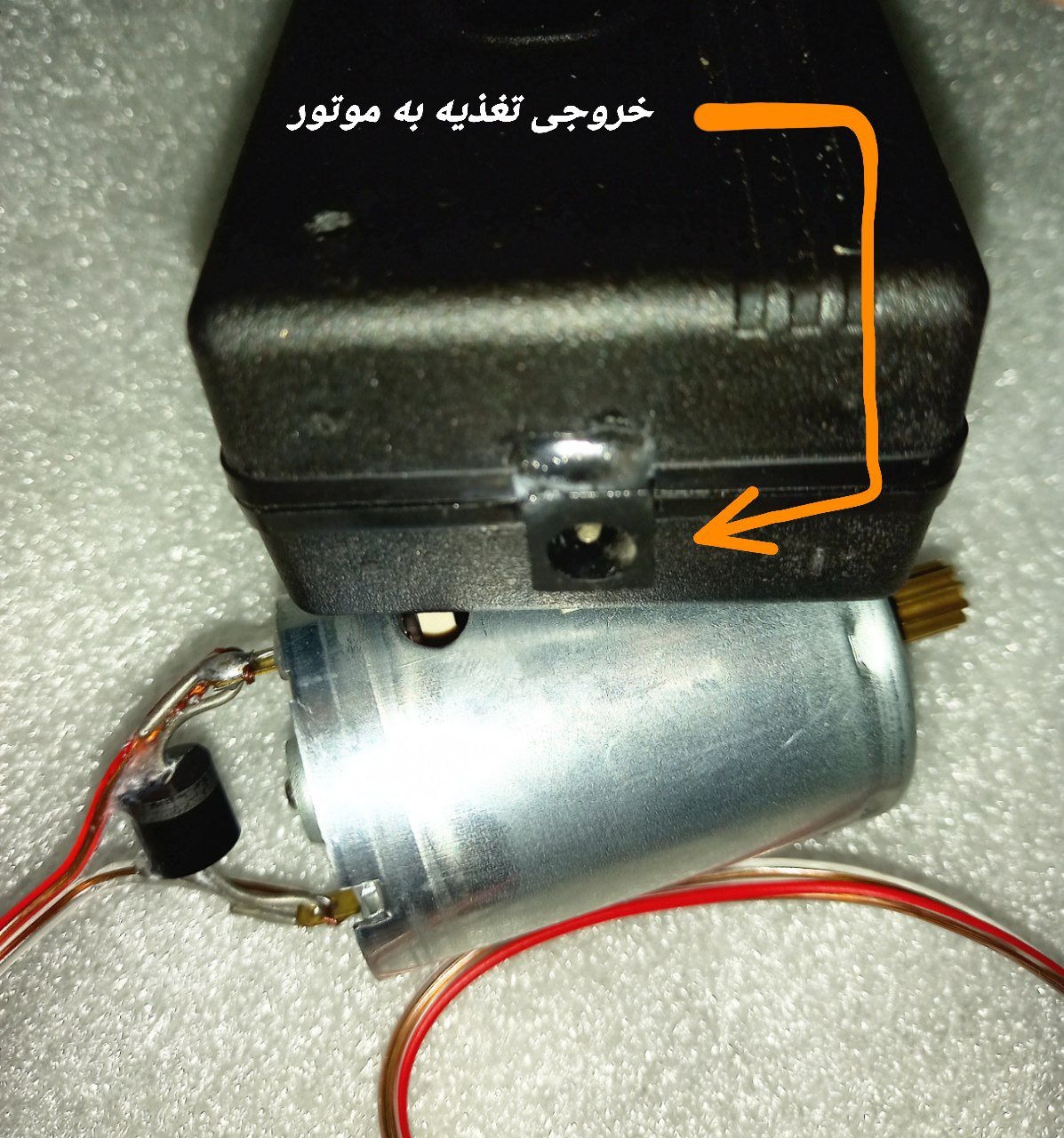

*توجه: همانگونه که در تصاویر مشخص شده است، ورودی مدار از سمت فیوز می باشد و خروجی نیز، طرف دیگر باکس (سمت بازر) است. پین وسط مادگی جک آداپتور قطب مثبت و فلز اطراف آن قطب منفی را شامل می گردد (در هر دو مادگی ورودی و خروجی این موضوع صدق می کند).

همچنین، در صورت نیاز می توانید سه نظام مینیاتوری شیک و مناسب موتور آرمیچر را با قیمت مناسب از همین پیج خریداری نمایید.
