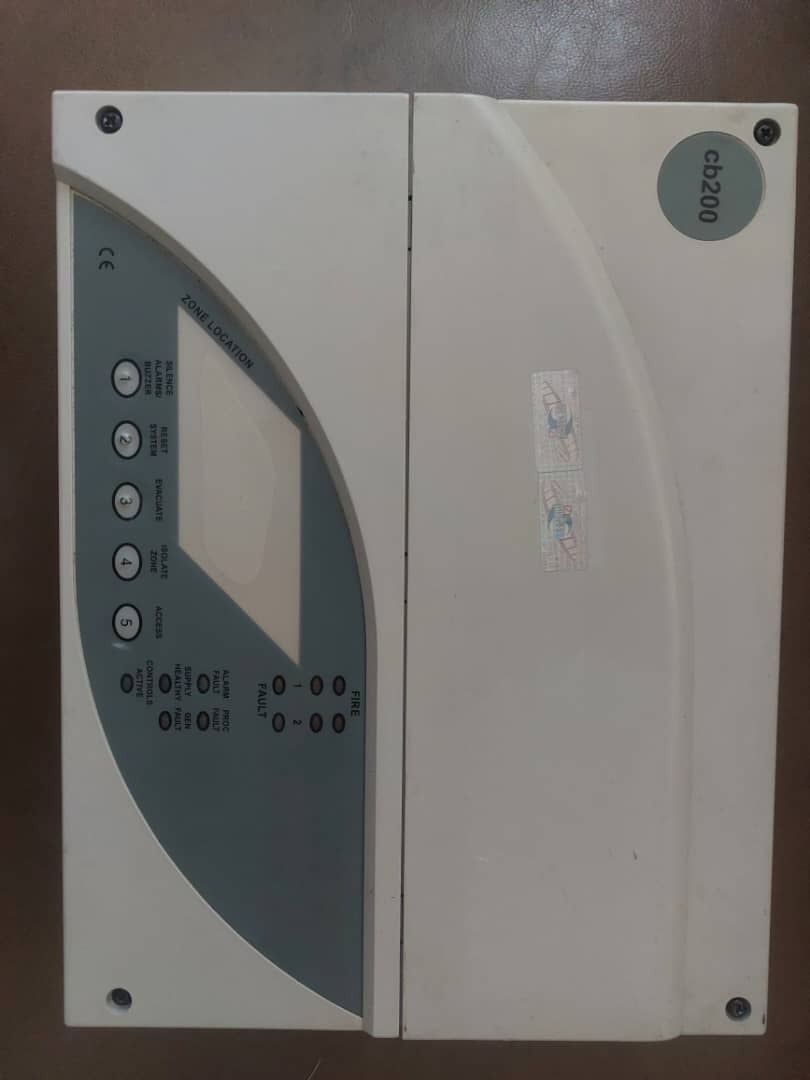

کنترل و مانیتورینگCB200

مشخصات کلی CB200

برند / مدل: CB200 (Conventional Fire Alarm Panel)

نوع: پنل متعارف (Conventional)

کاربرد: کنترل و مانیتورینگ سیستم اعلام حریق در ساختمانهای کوچک تا متوسط

ویژگیها و امکانات

زونها (Zones):

معمولاً در مدل CB200 بین 2 تا 8 زون وجود دارد (مدل دقیق بستگی به ورژن دستگاه دارد).

هر زون میتواند شامل چندین دتکتور (دودی/حرارتی) و شستی اعلام حریق باشد.

نمایشگر LED:

چراغهای FIRE برای اعلام حریق در هر زون

چراغهای FAULT برای خطا (سیمکشی، قطع مدار، باتری ضعیف)

چراغهای وضعیت سیستم مثل Power (تغذیه)، Mains Fail (قطع برق شهر)، Battery On (کارکرد از باتری)، Charger Fault (خرابی شارژر)

دکمههای کنترلی (Front Panel Controls):

Silence Alarm ساکت کردن آژیرها

Reset System ریست کردن بعد از رفع حریق یا خطا

Evacuate فعالسازی دستی آژیر تخلیه

Zone Disable / Enable غیرفعال کردن موقت یک زون

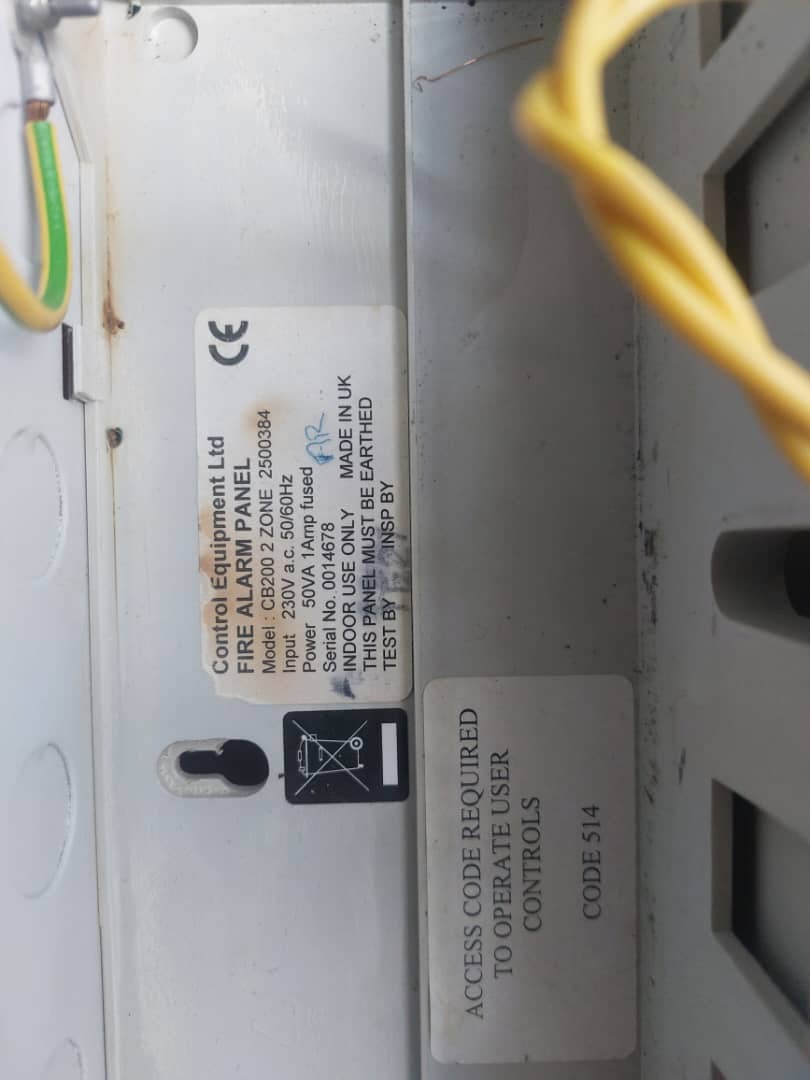

تغذیه (Power Supply):

ورودی 220V AC

ترانس داخلی برای تبدیل به 24V DC

قابلیت اتصال به باتری بکاپ (2×12V/7Ah در حالت سری = 24V)

خروجیها:

خروجی آژیر (Sounder Circuits)

رله آتش (Fire Relay) و خطا (Fault Relay) برای اتصال به تجهیزات جانبی (مثلاً قطع آسانسور، فعالسازی فن تخلیه دود، ارسال به BMS)

دستگاه روشن ولی دارای ارور میباشد
