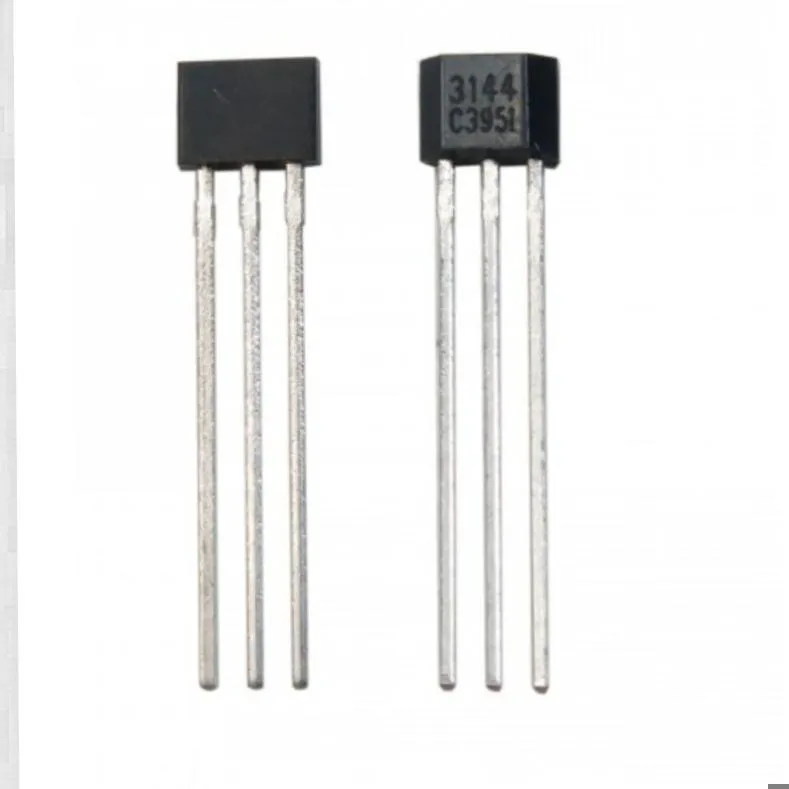

2 عدد سنسور اثر هال AH3144E

کدروبوتاپ:50204280000000005200874aft

سنسور AH3144E از سری سنسورهای اثر هال که دارای مدارهای یکپارچه با مشخصات مغناطیسی متراکم تری هستند و به گونه ای طراحی شده اند که بطور مداوم در  دمای افزایشی تا + 150 درجه سانتیگراد کار کنند و با تغییر دما و ولتاژ عرضه، دارای ویژگی پایدارتری باشند.

چهار مدل سنسور اصلی (3141 ، 3142 ، 3143 و 3144) به جز نقاط سوئیچ مغناطیسی، یکسان هستند.

هر سنسور شامل یک رگولاتور ولتاژ برای کار با ولتاژهای محدوده 4.5 تا 24 ولت، دیود محافظت در برابر باتری معکوس، ژنراتور ولتاژ هال مربعی، مدار جبران دما ، تقویت کننده سیگنال کوچک، اشمیت تریگر و خروجی کالکتور باز برای جریان کشی 25 میلی آمپر می باشد. با استفاده از خروجی مناسب، می توان این سنسورها را با مدارهای منطقی دو قطبی یا CMOS به کار برد.



کاربرد سنسور اثر هال مدل AH3144E:

1. رمزگذاری مغناطیسی
2. فشار سنج ، counter pickup
3. سرعت دیسک ، سنجش چرخش نوار
4. سنجش نرخ جریان



مشخصات سنسور مغناطیسی AH3144E:

1. مدل: AH3144E
2. ولتاژ ورودی: 4.5 تا 24 ولت
3. جریان خروجی: 25 میلی آمپر
4. ولتاژ معکوس باتری: 35- ولت
5. پکیج: TO-92U
6. دمای کارکرد: 40- ~ 85 سانتی گراد
7. دمای نگهداری: -65 تا +170 درجه سانتیگراد
8. شماره پین: 3 پین



Description:



These Hall-effect switches are monolithic integrated circuits with tighter magnetic specifications, designed to operate continuously over extended temperatures to +150°C, and are more stable with both temperature and supply voltage changes. The unipolar switching characteristic makes these devices ideal for use with a simple bar or rod magnet.

The four basic devices (3141, 3142, 3143, and 3144) are identical except for magnetic switch points.

Each device includes a voltage regulator for operation with supply voltages of 4.5 to 24 volts, reverse battery protection diode, quadratic Hall-voltage generator, temperature compensation circuitry, small-signal amplifier, Schmitt trigger, and an open-collector output to sink up to 25 mA. With suitable output pull up, they can be used with bipolar or CMOS logic circuits.



Application:

Magnetic encryption

Pressure gauge, counter pickup

Disc speed, measuring tape rotation

Flow rate measurement



Specifications:

Model: AH3144E

Input Voltage: 4.5V ~ 24V

Output Current: 25mA

Reverse Battery Voltage: -35V

Package: TO-92UA

Pin Number: 3 Pin

Operating Temperature:-40°C ~ +85°C

Storage Temperature: -65°C ~ +170°C

Superior Temp. Stability for Automotive or Industrial Applications

Activate with Small, Commercially Available Permanent Magnets

Solid-State Reliability

Small Size

Resistant to Physical Stress
