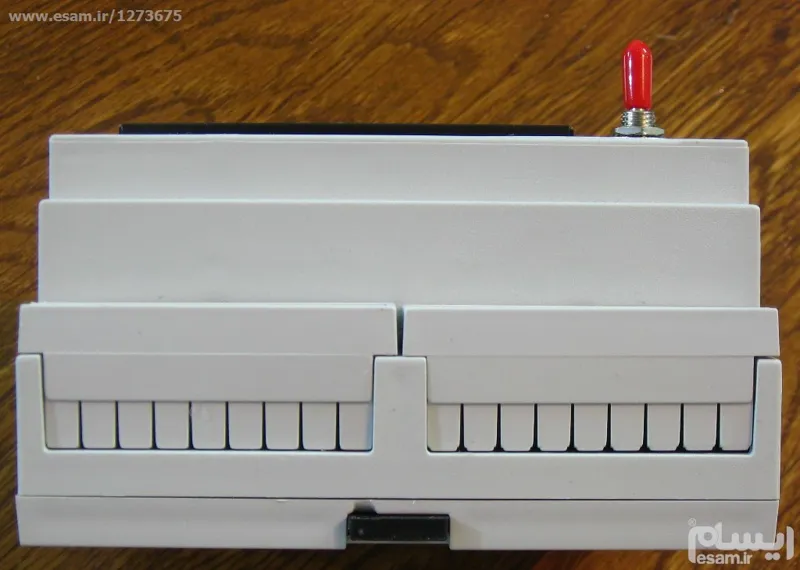

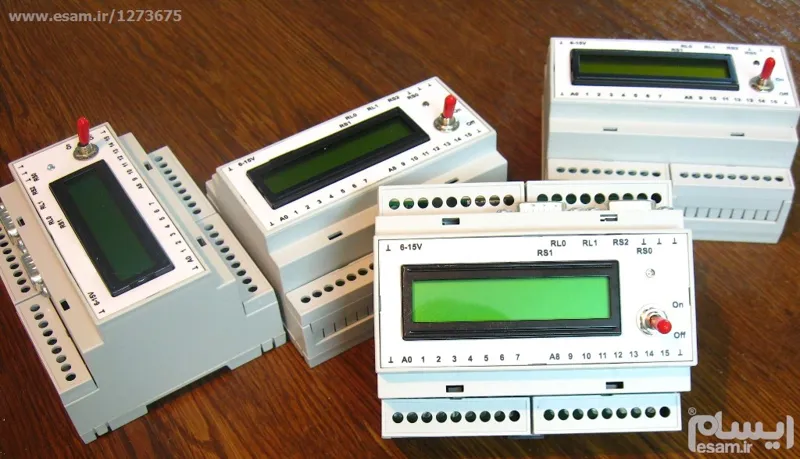

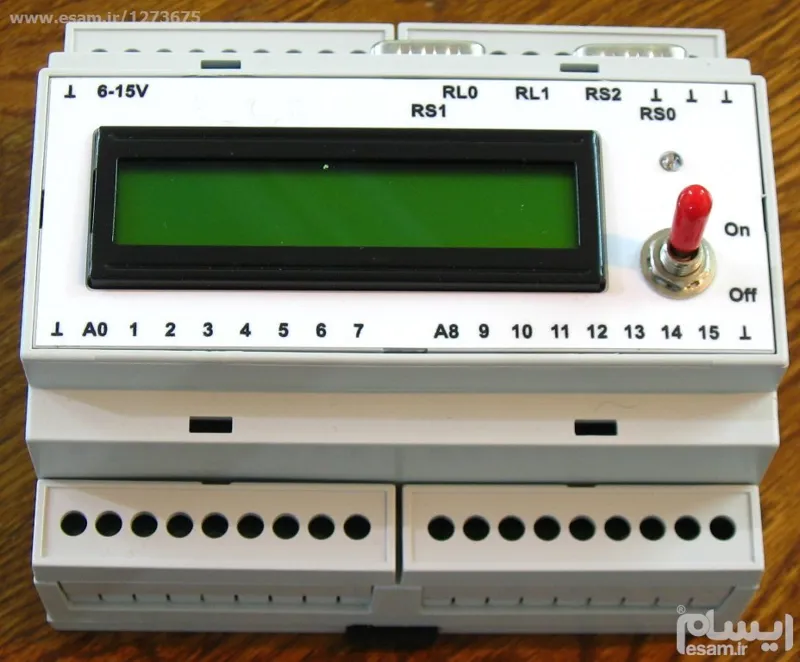

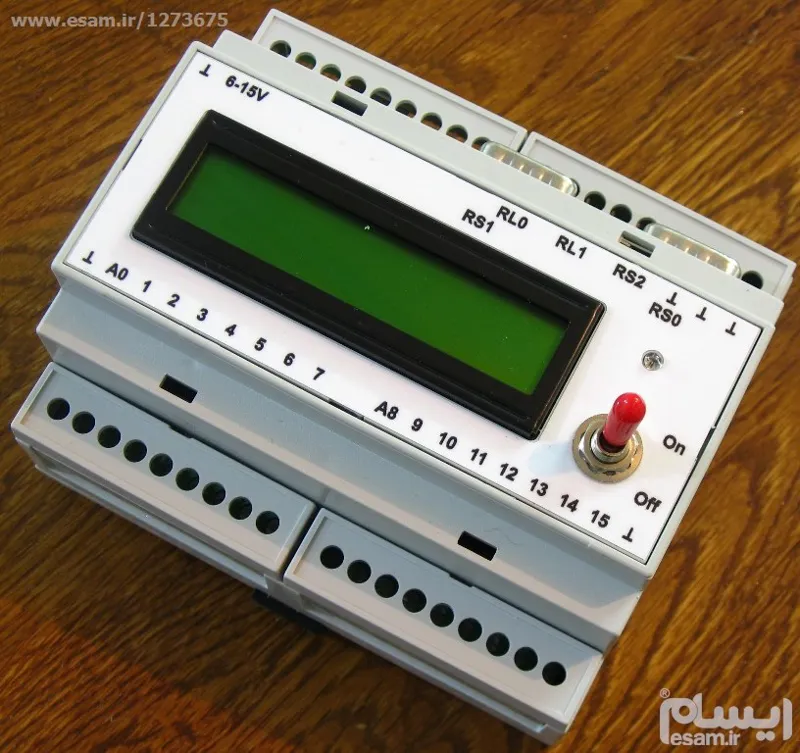

دیتالاگر چند منظوره فرانسوی 16 کانال سریع

توقف ذخیره داده

st

فرمت کردن کارت حافظه

fo [<،volumename>،]

تنظیم زمان نمونه برداری بر 1 ثانیه

ad=1s

ادامهی کار ذخیره داده

go

فهرست فایلهای موجود در کارت حافظه

ls

نمایش محتویات فایل به نام filename.adc

up filename.adc

شمارهگیری تلفن از طریق مودم

ph ،

گذاشتن گوشی توسط مودم

hu

ارسال پیامک

sm ،

رله شماره صفر را روشن کن

rl0=1

نمایش تنظیمات دستگاه

d

برگرداندن دستگاه به تنظیمات کارخانه

z

حافظه شمارندهها را صفر کن

zc

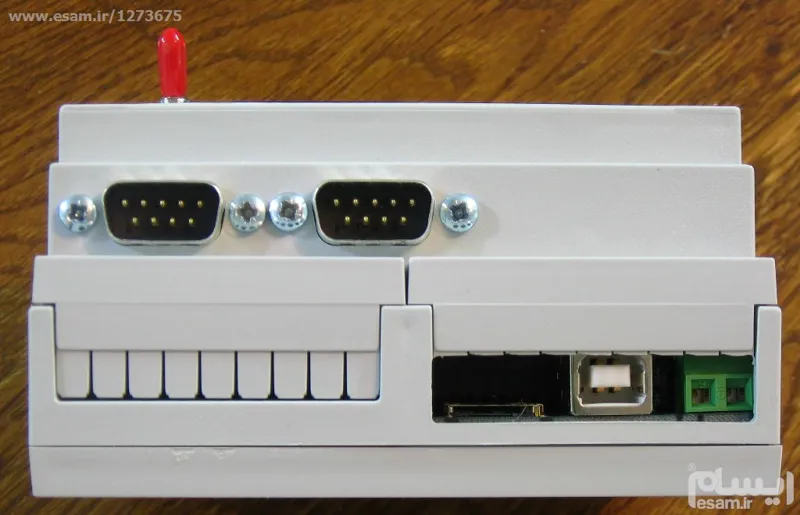

تنظیم درگاههای سریال (0 و 1 و 2):

c: درگاه را در حالت فرمان قرار دادن

d: درگاه را در حالت داده قرار دادن

m: صرف نظر کردن از فرمانهایی که شبیه پیغامهای مودم است

i: از تمام خطاها در فرمان صرف نظر شود

<،filename>،: نام فایلی که در حالت d برای ذخیره داده در کارت استفاده میشود.

<،buffer size>،: اندازه بافر برای دادههای ورودی

rs[0|1|2]= [c|d|m|i], <،baud>،, <،filename>،, <،buffer size>،, <،flow control>،

فریم آغازین داده سریال

fe=<،frame>،

فریم پایانی داده سریال

fe=<،frame>،

نام فایل ذخیره دادههای آنالوگ که میتواند شامل عبارات زیر باشد:

%M: ماه جاری به صورت yyyyMM

%d: تاریخ به صورت yyyyMMdd

%h: ساعت به صورت hh

%m: دقیقه به صورت hhmm

%s: دقیقه به صورت hhmmss

در صورت وجود این عبارات در نام فایل، به ازای هر تاریخ یا هر ساعت که نام فایل عوض میشود فایل جدیدی باز میشود.

an=<،path>،

دادهها به ازای هر یک دقیقه در یک فایل جداگانه و به ازای هر یک روی در یک پوشهی جداگانه ذخیره میشود.

an=d%d/a%d%m.adc

سرعت ذخیره دادههای آنالوگ روی کارت [ و نیز سرعت نمونهبرداری دادهها توسط مبدل ADC]

ad= <،storage rate>،[,<،ADC rate>،]

عبارت آغازین هر فریم آنالوگ در هر ثانیه

as= <،frame>،

عبارت آغازین هر فریم آنالوگ در هر میلیثانیه

am= <،frame>،

پایان فریم

ae= <،frame>،

تنظیم ورودیها به طور جداگانه:

-: ورودی استفاده نمیشود

d: به عنوان ورودی دیجیتال

c: به عنوان ورودی شمارنده counter

a: به عنوان ورودی آنالوگ

k: به عنوان ورودی ترموکوپل نوع K

p: به عنوان ورودی PT100

<،min>،: مقدار کمینه برای وقوع هشدار

<،max>،: مقدار بیشینه برای وقوع هشدار

<،name>،: نام کانال برای نمایش در LCD

<،diff>، : 0 یعنی زمین مشترک و 1 یعنی تفاضلی (تنها برای ورودی های 0، 2، 4، ...، 14 قابل تعریف است)

<،reference>،: شماره ورودی مرجع که از ورودی کم میشود.

a<،ch>،= [-|d|c|a|k|p] [<،term>،] [*<،m>،] [+<،p>،] [,<،c>،] [<،<،min>،] [>،<،max>،] [,n=<،name>،] [,d=<،diff>،] [,p=<،reference>،] [l=<،lcd>،]

نمایش مقادیر یک کانال یا تمام کانالهای ورودی n مرتبه

a[<،ch>،][<،n>،]

زمان پایان آلارم et0 و زمان تکرار آلارم et1 به صورت مضربی از 0.1 ثانیه

et=<،et0>،,<،et1>،

قدرت تفکیک یک یا تمام ورودیها، مقدار فیلتر دیجیتال و سری آزمون

ar[<،ch>،] [<،filter>،,<،series>،]

<،adc config>،: cbdr، c= chopping، b= bias، d= delay، r= data rate، به برگه اطلاعات مبدل آنالوگ به دیجیتال رجوع شود.

<،buffer size>،: اندازه بافر دادهی آنالوگ از زمان نمونبرداری تا ذخیره روی حافظه

<،m samples>،: تعداد نمونه برای نمایش روی صفحه (نه برای ذخیره روی حافظه)

ax= <،adc config>،, <،buffer size>،, <،m samples>،

بررسی ولتاژ تغذیه (مقادیر به میلیولت)

وقتی ولتاژ تغذیه از حدی پایینتر شود، ذخیرهی داده روی کارت متوقف میشود. وقتی ولتاژ تغذیه به مقدار بالایی رسید، مجدداً کار عادی را آغاز کن.

po= <،threshold low>،, <،threshold high>،

اگر فایل وجود ندارد، آن را ایجاد کن

عبارت <،text>، را به انتهای فایل اضافه کن.«» نشانهی پایان فرمان است. %d با تاریخ و زمان فعلی جایگزین میشود.

fa <،filename>، <،text>،

حذف فایل از کارت حافظه

rm <،filename>،

ایجاد یک پوشه در کارت حافظه

md <،filename>،

تغییر پوشهی جاری

cd <،filename>،
