تستر چند منظوره دیجیتال /همراه یک باتری

کاربردهای تستر چند منظوره:

1. **چک کردن باتریها**: میتوانید ولتاژ باتریها را اندازهگیری کنید تا بفهمید آیا نیاز به تعویض دارند یا خیر.

2. **اندازهگیری ولتاژ پریزهای برق**: برای بررسی اینکه آیا برق در پریز وجود دارد یا نه.

3. **بررسی تجهیزات الکتریکی خانگی**: میتوانید ولتاژ و جریان وسایل برقی را اندازهگیری کنید تا از عملکرد صحیح آنها مطمئن شوید.

4. **تست سیمها و اتصالات**: با استفاده از حالت پیوستگی، میتوانید اطمینان حاصل کنید که سیمها به درستی متصل شدهاند و قطع نیستند.

5. **اندازهگیری مقاومت قطعات ساده**: میتوانید مقدار مقاومت مقاومتها و دیگر قطعات الکترونیکی را اندازهگیری کنید.

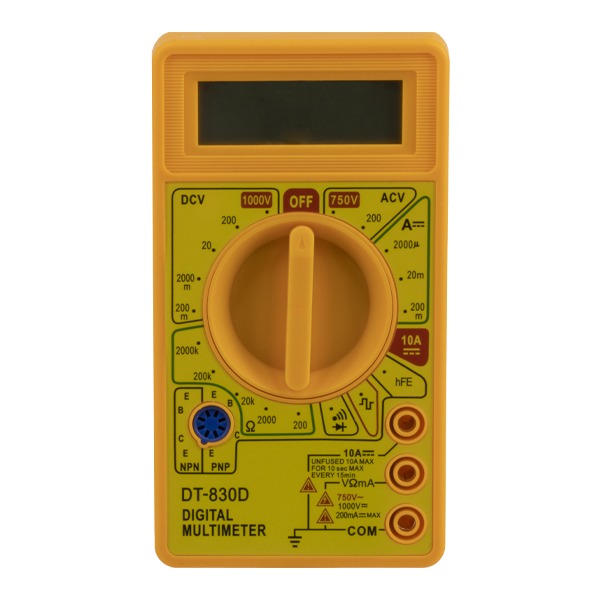

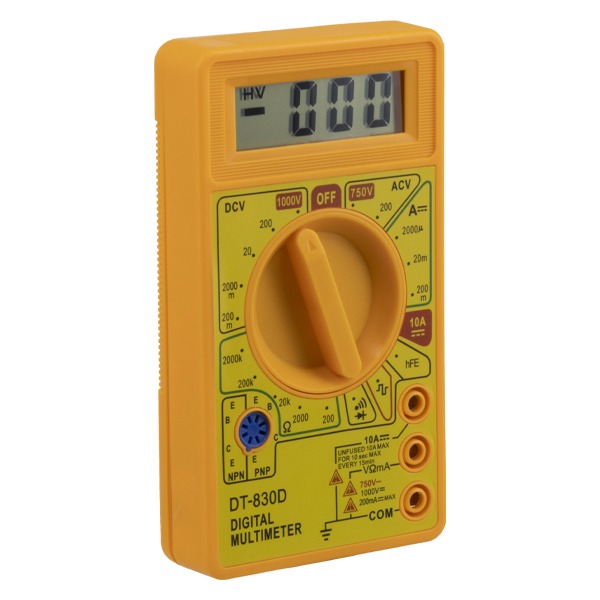

ویژگی های مولتی متر دیجیتال

                    تست شده سالم-غیر آکبند

1-یک باتری برند متفرقه نصب شده روی دستگاه است

2-و یک باتری برند کملیون بادوام (Super Heavy Duty)

نوع: مولتی متر

ویژگی: - ولت سنج AC/DC ، آمپر سنج ، اهم سنج ، ظرفیت خازنی

نمایشگر: دارد

لوازم همراه: به همراه کابل

وزن: 125 گرم

ابعاد: 20 × 68 × 121 میلی متر

توضیحات:

رنج ولتاژ قابل اندازه گیری DC مستقیم : 200mV - 1000V

رنج ولتاژ قابل اندازه گیری AC متناوب: 200V - 750V

رنج جریان قابل اندازه گیری ولتاژ DC از :2000μA-10A

رنج اندازه گیری مقاومت :200Ω-2MΩ

اندازه گیری مشخصات ترانزیستور: اندازه گیری β ترانزیستور و پایه ها تست بازر و دیود و موج مربعی

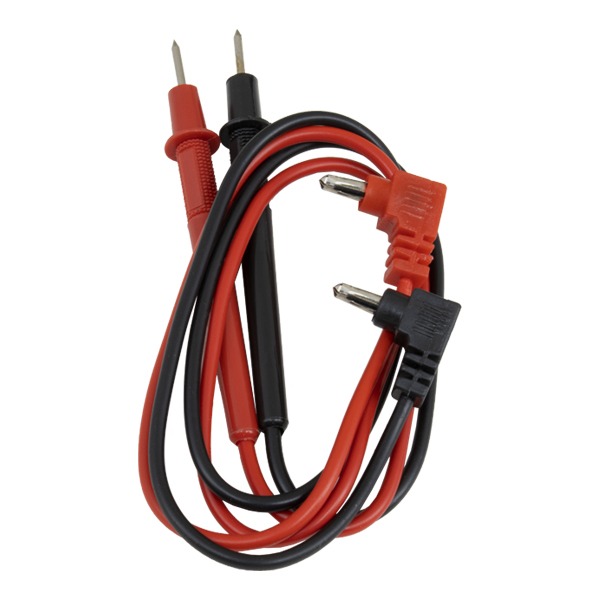

اقلام داخل بسته مولتی متر : دارای یک عدد باتری کتابی 9 ولت ، یک جفت سیم پراب منفی و مثبت + دفترچه راهنمای کاربری



آموزش استفاده از مولتی متر

برای استفاده از مولتیمتر دیجیتال به عنوان یک تازهکار، ابتدا باید با اجزای اصلی مولتیمتر و نحوه اتصال پرابها آشنا شوید. سپس، با توجه به نوع اندازهگیری (ولتاژ، جریان یا مقاومت)، کلید انتخابگر را در حالت مناسب قرار داده و پرابها را به درستی متصل کنید. در نهایت، عدد نمایش داده شده روی صفحه نمایش را بخوانید.

اجزای اصلی مولتیمتر دیجیتال:

صفحه نمایش: برای نمایش مقادیر اندازهگیری شده.

کلید انتخابگر (سلکتور): برای انتخاب نوع اندازهگیری (ولتاژ، جریان، مقاومت، دیود و ...) و رنج اندازهگیری.

پورتهای ورودی (پرابها): برای اتصال پرابهای قرمز و مشکی.

COM: پورت مشترک (معمولاً مشکی.

VΩmA: برای ولتاژ، اهم و میلیآمپر (معمولاً قرمز).

10ADC: برای اندازهگیری جریانهای بالاتر (معمولاً قرمز).

پرابها: سیمهایی با نوک فلزی که برای اتصال به مدار استفاده میشوند.

مراحل استفاده:

1. قطع جریان برق: قبل از هر اندازهگیری، از قطع بودن جریان برق در مدار اطمینان حاصل کنید.

2. اتصال پرابها: پراب مشکی را به پورت COM و پراب قرمز را به پورت مناسب برای نوع اندازهگیری (VΩmA یا 10ADC) متصل کنید.

3. انتخاب حالت اندازهگیری: کلید انتخابگر را در حالت مناسب برای اندازهگیری ولتاژ، جریان یا مقاومت قرار دهید.

ولتاژ (V): برای اندازهگیری ولتاژ، کلید را روی V DC یا V AC قرار دهید (با توجه به نوع منبع تغذیه).

جریان (A): برای اندازهگیری جریان، مولتیمتر را به صورت سری در مدار قرار دهید.

مقاومت (Ω): برای اندازهگیری مقاومت، کلید را روی Ω قرار دهید.

4. اتصال پرابها به مدار: پرابها را به دو سر قطعهای که میخواهید اندازهگیری کنید، متصل کنید. برای اندازهگیری ولتاژ، اتصال به صورت موازی است و برای جریان، به صورت سری.

5. خواندن مقدار: عدد نمایش داده شده روی صفحه نمایش را بخوانید.

نکات ایمنی:

قبل از استفاده از مولتیمتر، دفترچه راهنمای آن را مطالعه کنید.

از قطع بودن جریان برق در مدار اطمینان حاصل کنید.

از مولتیمتر برای اندازهگیری ولتاژهای بالاتر از حد مجاز دستگاه استفاده نکنید.

در هنگام کار با ولتاژهای بالا، احتیاط کنید.

اگر در مورد نحوه استفاده از مولتیمتر مطمئن نیستید، از یک فرد متخصص کمک بگیرید.

نکات تکمیلی:

برای اندازهگیری جریان، از پورت 10ADC برای جریانهای بالاتر از 200 میلیآمپر استفاده کنید.

اگر مقدار اندازهگیری شده از رنج انتخاب شده بیشتر باشد، مولتیمتر ممکن است عدد 1 یا OL را نمایش دهد. در این صورت، رنج را افزایش دهید.

برای تست دیود، کلید انتخابگر را روی حالت تست دیود (علامت دیود) قرار دهید و پرابها را به دو سر دیود متصل کنید.

در صورت مشاهده عدد در هر دو جهت، احتمالاً دیود سالم است. در غیر این صورت، دیود ممکن است خراب باشد.



آموزش 2 کار با مولتی متر

آموزش استفاده از مولتی متر

پروب مشکی را در شیار با علامت COM قرار دهید.

پروب قرمز را برای اندازه گیری ولتاژ، مقاومت، تست بوق، اندازه گیری جریان زیر 200mA و تست ترازیستور در شیار با  دارای علامت VπmA قرار دهید توجه کنید جریان بالاتر از 200mA باعث سوختن فیوز در مالتی متر میشود.

مهم: فقط برای اندازه گیری جریان بالاتر از 200mA پروب قرمز را درون شیار 10A قرار دهید و سلکتور را روی علامت 10A قرار دهید حداکثر جریان قابل تحمل در این حالت 10A است.

برای اندازه گیری ولتاژ مستقیم (DC)  مانند باتری ماشین، باتری موبایل، باتری های قلمی و آداپتور های DC و...  سلکتور را روی یکی از رنج های دارای علامت DC قرار دهید.

برای اندازه گیری ولتاژ متناوب(AC) مانند برق شهری درون پریز و...  سلکتور را روی یکی از رنج ها دارای علامت ACV قرار دهید.

برای اندازهگیری جریان زیر 200mA سلکتور را روی یکی از رنج ها با علامت A قرار دهید.

برای اندازه گیری جریان بیشتر از 200mA سلکتور را روی علامت 10A قرار دهید.

برای اندازه گیری ترازیستور سلکتور را روی علامت hFE قرار دهید.



چند نکته

1-منظور از رنج این است که احتمال می دهید اندازه تا این عدد است مثلا:

برای اندازه گیری ولتاژ 18V سلکتور را روی رنج 20 قرار می دهیم یعنی مولتی متر در این حالت تا 20 ولت را اندازه گیری می کند.

برای اندازه گیری ولتاژ 20V سلکتور را روی رنج 20 قرار می دهیم یعنی مولتی متر در این حالت تا 20 ولت را اندازه گیری می کند.

2-فیوز درون مولتی متر قابل تعویض هست.

3- منظور از K یعنی 1000 مثلا 2k یعنی 2000.

4-منظور از m یعنی 0.001 مثلا 30m یعنی 0.030 یا 6m یعنی 0.06



تست سالم بودن انواع باتری با مولتی متر

جدول زیر ولتاژ دشارژ انواع باتریها را نشان میدهد:

ولتاژ دشارژ(ولت)    ولتاژ نامی (ولت)       نوع باتری

     1.5            0.9-1.0              AA, AAA, C, D

       9V                       9                 5.4

2.5-3.0           3.6-3.7       لیتیوم یون(Li-ion)

      0.9-1.0         1.2          نیکل-متال هیدرید (NiMH)

       1.75-1.8                   2        سرب اسیدی

توضیحات:

ولتاژ نامی: ولتاژی است که باتری در شرایط عادی و بدون بار به مصرف کننده ارائه میدهد.

ولتاژ دشارژ: ولتاژی است که باتری در انتهای عمر مفید خود و در اثر تخلیه به آن میرسد. تخلیه باتری در ولتاژهای پایینتر از حد مجاز میتواند به باتری آسیب برساند.

باتریهای AA، AAA، C و D: این باتریها به طور معمول 1.5 ولت هستند و ولتاژ دشارژ آنها معمولاً بین 0.9 تا 1.2 ولت است.

باتری 9 ولت: این باتریها 9 ولت هستند و ولتاژ دشارژ آنها معمولاً 5.4 ولت است.

باتریهای لیتیوم یون: این باتریها بسته به نوع خود، ولتاژهای نامی مختلفی دارند (معمولاً 3.6 یا 3.7 ولت) و ولتاژ دشارژ آنها معمولاً بین 2.5 تا 3.0 ولت است.

باتریهای نیکل-متال هیدرید: این باتریها 1.2 ولت هستند و ولتاژ دشارژ آنها معمولاً بین 0.9 تا 1.0 ولت است.

باتریهای سرب اسیدی: این باتریها معمولاً 2 ولت هستند و ولتاژ دشارژ آنها معمولاً بین 1.75 تا 1.8 ولت است.

تست باتری خودرو با مولتی متر

ولتاژ مناسب برای باتری خودرو در حالت خاموش بین 12.4 تا 12.7 ولت است. وقتی موتور روشن است، ولتاژ باتری باید بین 13.7 تا 14.7 ولت باشد. اگر ولتاژ باتری در حالت خاموش کمتر از 12 ولت باشد، نشاندهنده تخلیه یا آسیب باتری است.

توضیحات بیشتر:

ولتاژ نرمال باتری در حالت خاموش:باتری سالم در حالت خاموش باید بین 12.4 تا 12.7 ولت باشد.

ولتاژ نرمال باتری در حالت روشن:هنگامی که موتور روشن است، دینام باتری را شارژ میکند و ولتاژ باید بین 13.7 تا 14.7 ولت باشد. کاهش ولتاژ:اگر ولتاژ باتری در حالت خاموش کمتر از 12.2 ولت باشد، نشاندهنده کاهش شارژ باتری است و ممکن است باتری نیاز به شارژ مجدد داشته باشد. ولتاژ بسیار کم:اگر ولتاژ باتری کمتر از 12 ولت باشد، باتری ممکن است آسیب دیده باشد و نیاز به تعویض داشته باشد. ولتاژ بالا:اگر ولتاژ باتری در حالت روشن بیش از 14.7 ولت باشد، ممکن است دینام بیش از حد باتری را شارژ میکند که میتواند به باتری آسیب برساند. اندازهگیری ولتاژ:برای اندازهگیری ولتاژ باتری میتوانید از یک مولتیمتر استفاده کنید.

نکات مهم:

باتری سالم، به طور معمول باید ولتاژ مناسب را در حالت خاموش و روشن حفظ کند.

اگر ولتاژ باتری به طور مداوم پایین است، ممکن است باتری نیاز به تعویض داشته باشد. اگر ولتاژ باتری به طور غیرمعمول بالا است، ممکن است دینام مشکل داشته باشد و نیاز به بررسی توسط متخصص باشد
