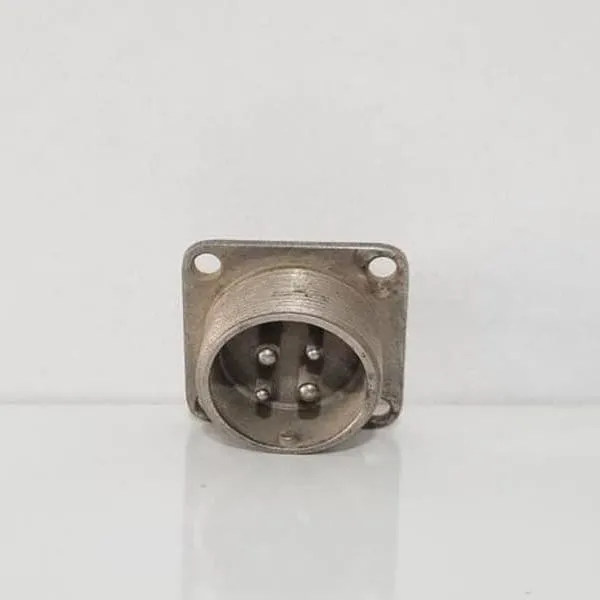

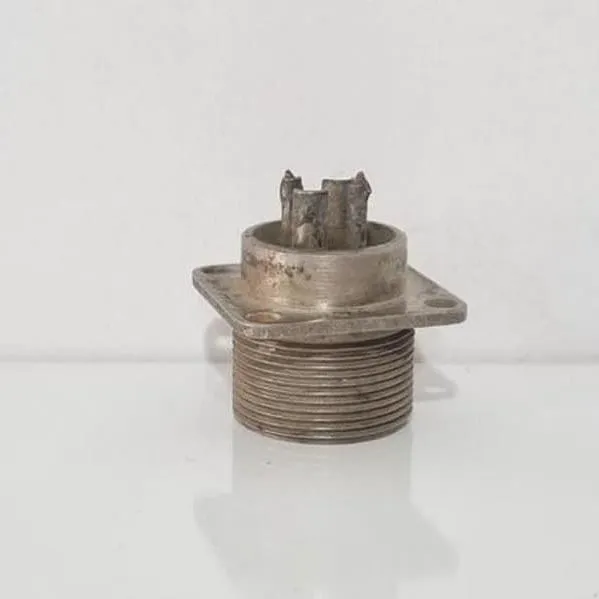

کانکتور 4 پین مادگی | Connectors 22б4Ш3E2б

کانکتور 4 پین مادگی | Connectors 22б4Ш3E2б

برای کار در مدارهای الکتریکی DC و AC طراحی شده است. تعداد پین ها یا کنتاکت ها 4 عدد می باشد. ریشه این واژه کلمه Connect به معنای اتصال هست و خود کانکتور یعنی اتصال دهنده.
این قطعات معمولا در جاهایی که احتمال قطعی وجود داره و یا متمایلیم که به صورتی باشه که بعدا بتونیم اگه یه بخش خراب شد اون رو تعویض کنیم، استفاده میشه.

مشخصات فنی:

مقاومت در برابر تماس بیش از 1 mΩ
ولتاژ اسمی 850 ولت
جریان کار 35 A
ارتعاش سینوسی
دامنه شتاب 300 متر بر ثانیه
صداهای صوتی
سطح فشار صدا 170 دسی بل
شتاب خطی 2000 متر بر ثانیه
مقاومت در برابر عایق 5000 MΩ
ضربه( شتاب)مکانیکی تک اقدام 5000 متر بر ثانیه
شتاب تحت جمع شوک مکانیکی. اقدام 350 متر بر ثانیه

رنگ محصول خاکستری تیره
ابعاد کلی L * W * H 30x30x40 میلی متر
آلیاژ آلومینیوم مواد بدنه A-22: کاربولیت مواد (عایق) قرار دهید

شرایط استفاده:

حداقل زمان کار در دمای حداکثر + 80 درجه سانتیگراد 1000 ساعت
رطوبت نسبی 98٪ در دمای 25+ درجه سانتیگراد
حداکثر ماندگاری 15 سال
عمر مفید 500 چرخه
نسخه اقلیمی UHL

چرا باید از کانکتورهای مطمئن برای اتصال سیمها به یکدیگر استفاده کرد؟

بسیاری از افراد برای اتصال دو سیم به یکدیگر از روشهای غیر اصولی و ناامن استفاده میکنند.

آنها در این روشها، دو سیم را برای اتصال روی هم قرار داده و به وسیله نوار چسب روی آنها را میپوشانند تا اتصال بین دو سیم برقرار شود.

این اتصال غیر اصولی و ناامن علاوه بر اینکه دوام زیادی ندارد، در شرایط مختلف باعث ایجاد حوادثی از جمله اتصالات در سیستم برقرسانی و آتشسوزی میشود.

بنابراین میتوان نتیجه گرفت بهترین و مناسبترین راه برای اتصال دو سیم به یکدیگر، استفاده از ترمینالهای برق است.

قطعه ی مورد نظر دست دوم (دارای خط و خش)هست
