کانکتور مخابراتی 75 اهم

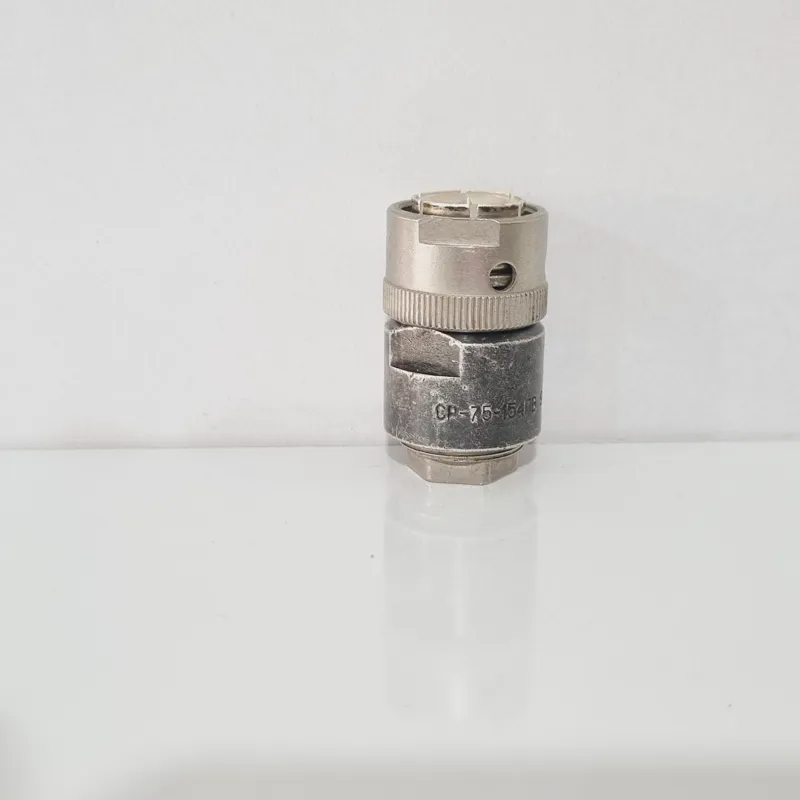

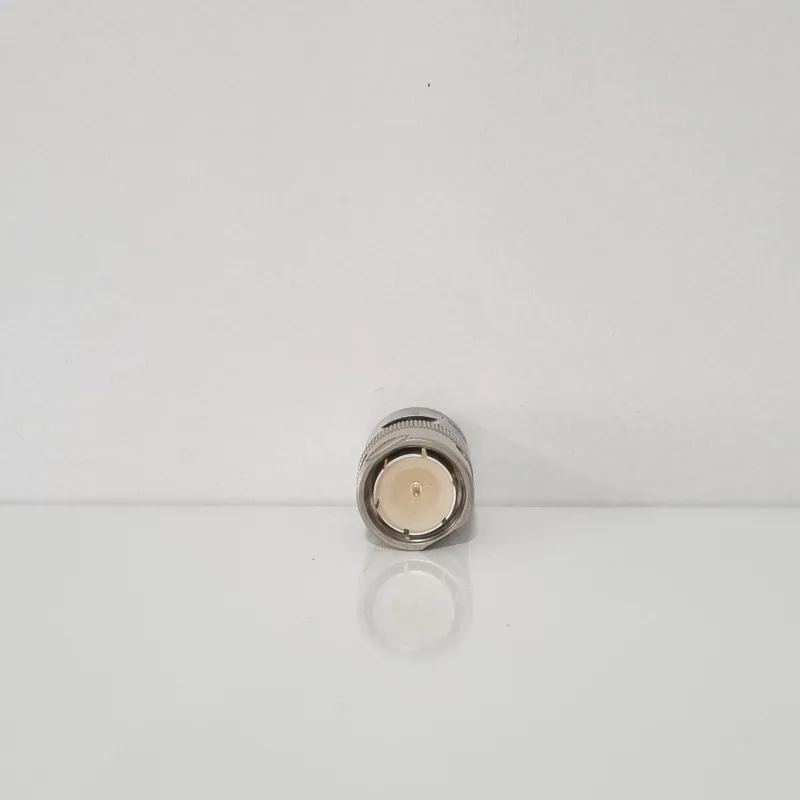

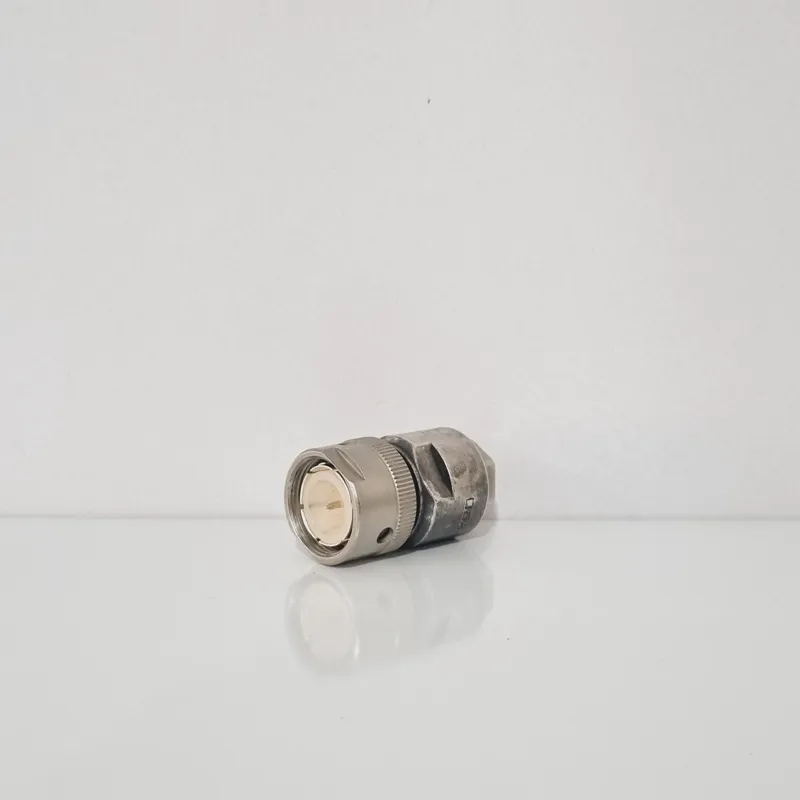

کانکتور مخابراتی 75 اهم | СР-75-155ПВ connector

به اتصالاتی میگویند که کابل را به تجهیزات دیگر متصل میکنند کانکتور ها بر اساس سایز و نوع کابلی که بر روی آن مونتاز میشوند تقسیم بندی میشوند. فاکتور های فرکانس عبوری، توان و VSWR از عوامل مهم انتخاب در آنها میباشد. در تجهیزات تقویت آنتن موبایل معمولا از کانکتور های NType استفاده میشود. کانکتورهای مخابراتی (Telecom connectors) در بسیاری از کاربردهای مختلف استفاده می شود. مکان هایی که عموما جریان از یک منبع برای استفاده از انرژی به زمین منتقل می شود.

انواع کانکتور مخابراتی:

شامل انواع مختلفی از برنامههای کاربردی است که در آن از اتصالات استفاده میشود. کانکتورهای مخابراتی به انواع کانکتور نرگی و مادگی طبقه بندی می شوند. رابط Male to Male و Female to Female اتصالات کاربردی در سیستم تقویت کننده آنتن موبایل میباشند. اتصال دهندههای مخابراتی که در بسیاری از خانهها و دفاتر مشاهده میکنید کانکتورهای Registered Juke (RJ هستند.

مشخصات فنی کانکتور مخابراتی 75 اهم | СР-75-155ПВ connector

کانکتور SR-75-155PV برای استفاده در مدارهای الکتریکی مسیرهای فرکانس رادیویی در نظر گرفته شده است.

• ولتاژ کار در شرایط عادی :  500 ولت
• تعداد درز : 500
• پین مقاومت تماس - سوکت و بدنه - محفظه :  0.01 اهم
• اتصالات با عایق فلوروپلاستیک :  از -60 تا درجه سانتیگراد
• اتصالات با عایق پلی اتیلن : از -60 تا درجه سانتیگراد
• حداقل عمر مفید : 15 سال، برای سوکت ابزار و انتقال 20 سال
• ابعاد (طول / عرض / ارتفاع)، میلی متر 42.0 / 27.7 / 27.7
• وزن : 60.0 گرم

ساختار نماد SR-75-155PV

SR - اتصال فرکانس رادیویی
75 - مقدار مقاومت موج، اهم
155 - شماره سریال توسعه
F یا P - مواد عایق - فلوروپلاستیک یا پلی اتیلن
M - نسخه مدرن کانکتور
B - نسخه تمام آب و هوایی طبق GOST B 20.39.404-81

داقطعه ی مورد نظر دست دوم (دارای خط و خش)هست
