کانکتور مخابراتی 50 اهم

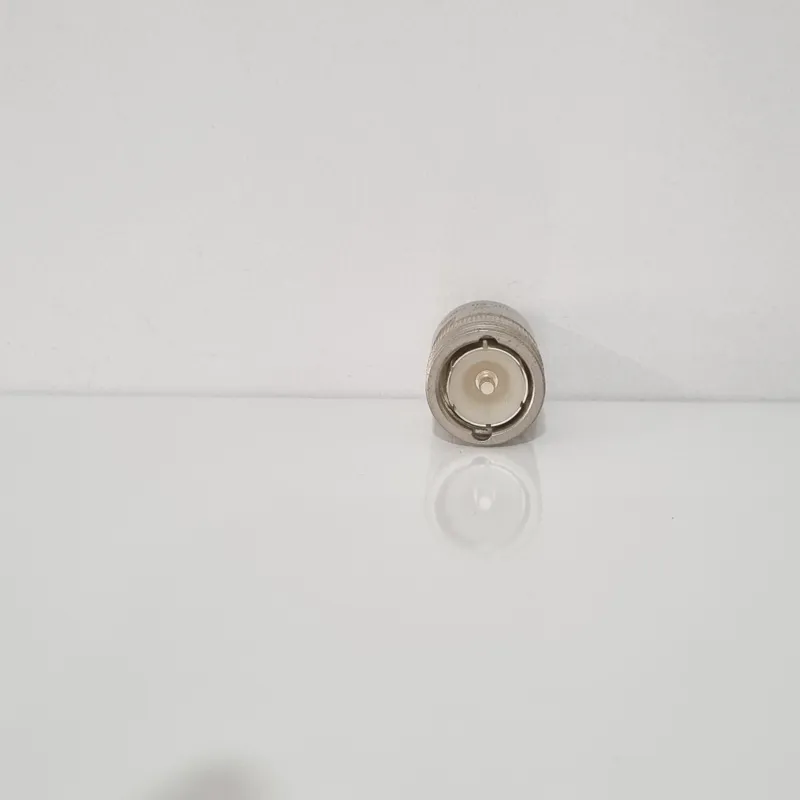

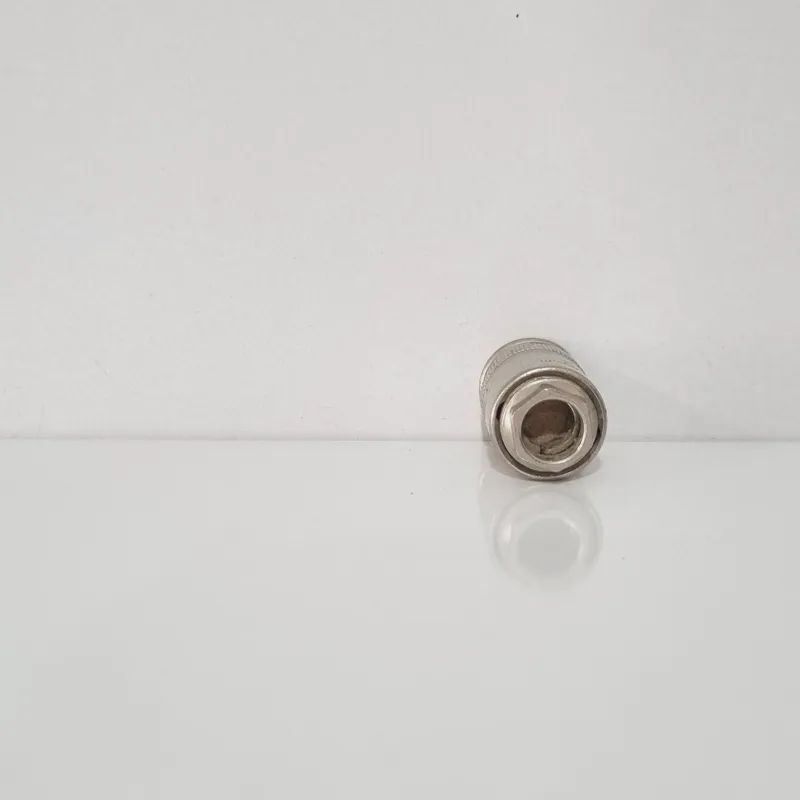

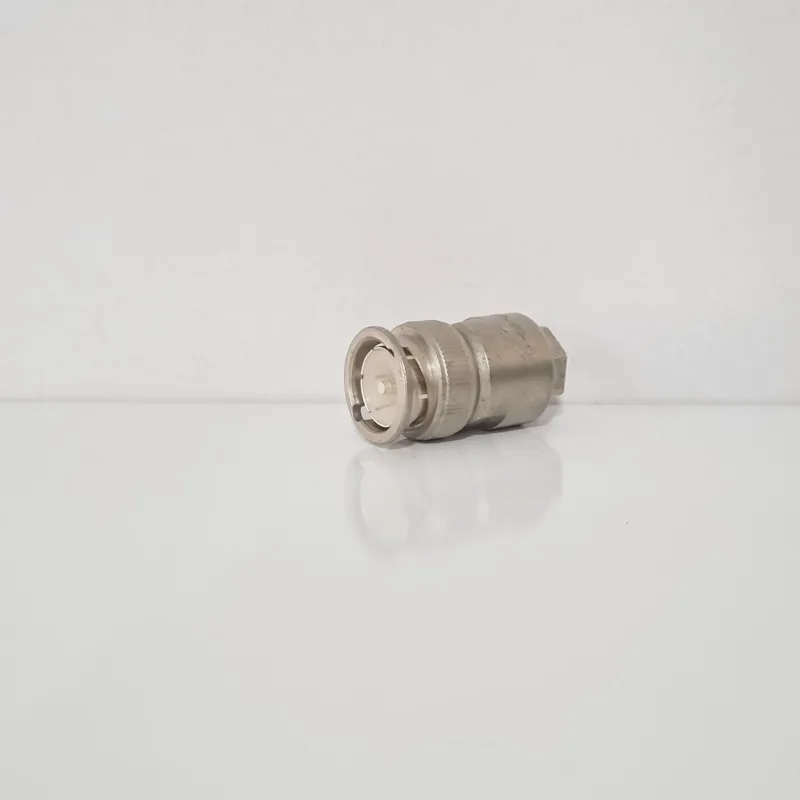

50 اهم | Connector СР-50-58ПВ

کانکتور مخابراتی به اتصالاتی میگویند که کابل را به تجهیزات دیگر متصل میکنند. این کانکتور ها بر اساس سایز و نوع کابلی که بر روی آن مونتاز میشوند تقسیم بندی میشوند. فاکتور های فرکانس عبوری، توان و VSWR از عوامل مهم انتخاب در آنها میباشد. در تجهیزات تقویت آنتن موبایل معمولا از کانکتور های NType استفاده میشود. روش مونتاژ و نصب برروی کابل در کاتالوگ این محصول درج شده است. دقت داشته باشید که اتصال صحیح و مونتاژ درست آنها بسیار مهم است و در ایجاد یک اتصال صحیح و بدون برگشتی اهمیت ویژه ای دارد.

مشخصات فنی:

مقاومت: 50 اهم
نوع اتصال - سرنیزه
علامت کابل متصل  - RK150-7-11، RK150
CP 50-58PV برای استفاده در مدارهای الکتریکی ، مسیرهای RF طراحی شده است
ولتاژ کار در شرایط عادی - 1000 ولت
تعداد اتصالات - تجزیه - 500
پین مقاومت در برابر تماس - سوکت و بدنه - بدنه - 0.01 اهم
محدوده دما: اتصالات با عایق فلوروپلاستیک - از -60 تا درجه سانتیگراد
اتصالات با عایق پلی اتیلن - از -60 تا 85+ درجه سانتی گراد
حداقل ماندگاری - 15 سال

انواع کنتاکتورها:

رابط Male to Male و Female to Female از انواع دیگر اتصالات کاربردی در سیستم تقویت کننده آنتن موبایل میباشند.های بکار گرفته شده در تقویت کننده آنتن موبایل میبایست تطبیق امپدانس 50 اهم،برگشتی زیر 1.5 و فرکانس عبوری تا 6GHZ داشته باشند. در غیر اینصورت محصول نهایی شما با کیفیت نخواهد بود. سایزهای SMA،7/16 و 1/2 از پر کاربرد ترین کانکتورهای مخابراتی در سیستم تقویت آنتن موبایل میباشد.

قطعه ی مورد نظر دست دوم (دارای خط و خش)هست
