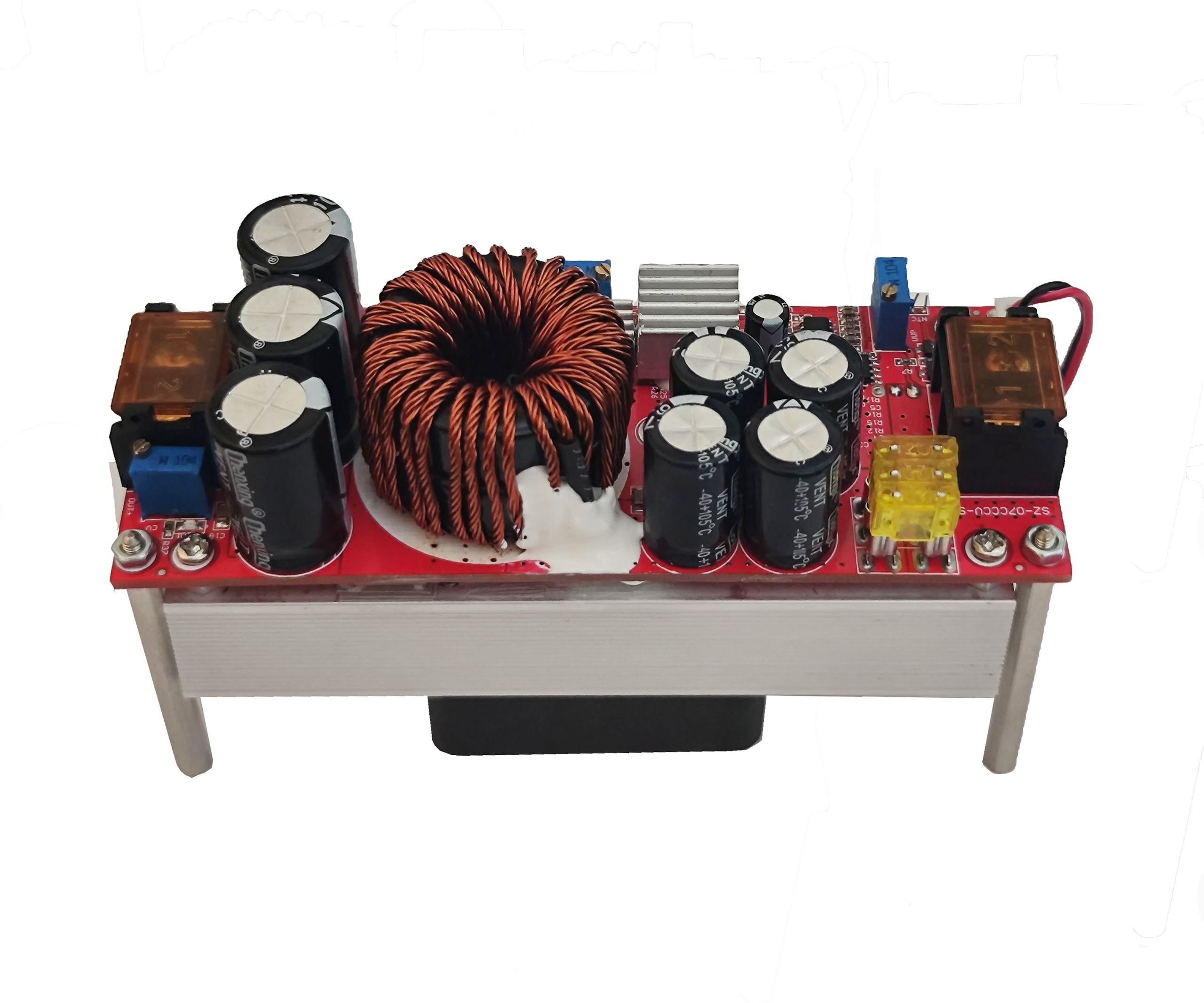

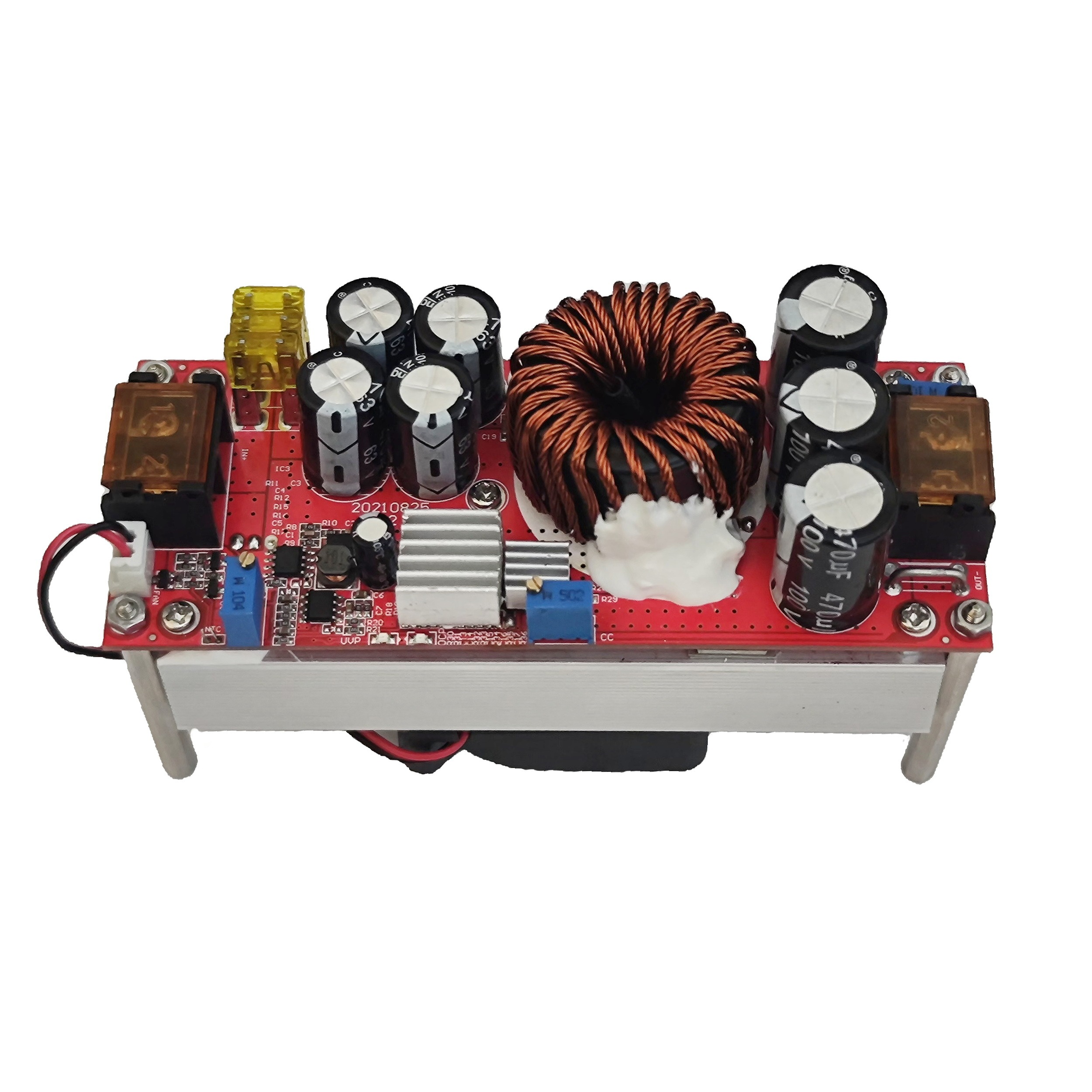

ماژول افزاینده و کاهنده ولتاژ (باک بوست) 1500 وات

ماژول های باک بوست(افزاینده و کاهنده همزمان) این امکان را به شما می دهد که همزمان هم میتوانید ولتاژ را کاهش دهید هم افزایش اما ولتاژ خروجی مدار ثابت بماند ...

از ویژگی های مثبت ماژول های باک بوست این هست که حتی اگر ولتاژ ورودی دچار نوسان شدید شود هیچ تغییری در ولتاژ خروجی آن احساس نخواد شد.

مشخصات :

***buck boost converter***

ولتاژ ورودی : 8.5 تا 60 ولت

ولتاژ خروجی : 2.5 تا 90 ولت

ماکزیمم جریان : 35 آمپر

ماکزیمم توان ماژول 1500 وات واقعی

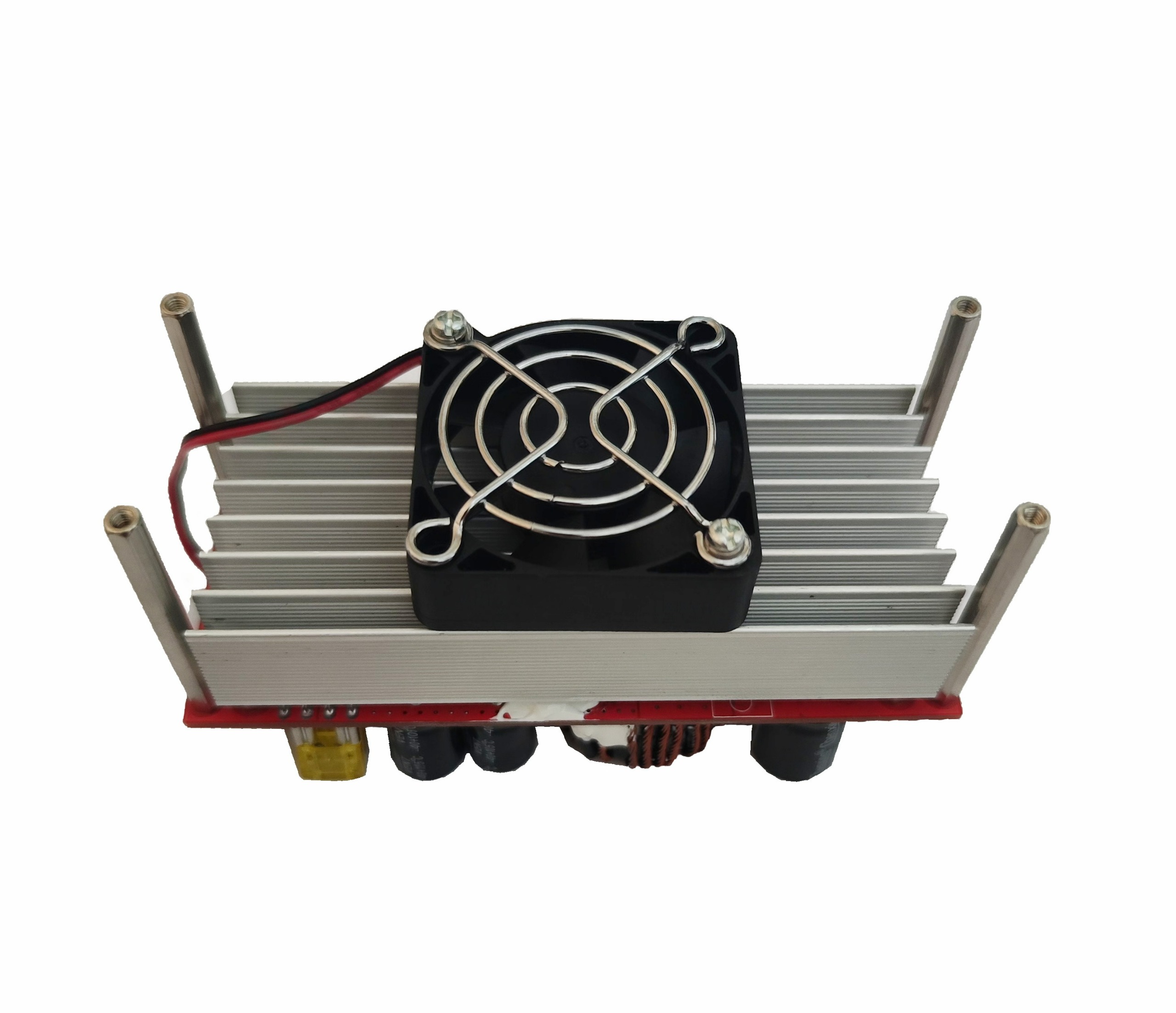

دارای هیت سینک آلومینیومی ، فن خنک کننده ، محافظ فن و 4 عدد اسپیسر و پیچ می باشد.

ابعاد ماژول : 130mm*52mm*84mm

نکات استفاده:
بر روی ماژول سه عدد مولتی ترن موجود می باشد که با نام های CV , CC , UVP مشخص شده اند .
مولتی ترن CV : برای تنظیم ولتاژ خروجی می باشد که می توانید توسط آن میزان ولتاژ در خروجی را تنظیم نمایید.  (همان V-Adj)
مولتی ترن CC : برای محدود نمودن جریان کاری ماژول می باشد که می توانید توسط آن میزان جریان در خروجی را محدود نمایید. (همان A-Adj)
مولتی ترن UVP : این مولتی ترن در حقیقت under voltage protection می باشد که برای محافظت در برابر عملکرد ولتاژ پایین تحت عنوان حفاظت تحت ولتاژ کاربرد دارد.
در صورتی که در خروجی ولتاژ مورد نظر را ندارید می بایست UVP را مجددا تنظیم نمایید



کاربرد:
ساخت منابع تغذیه
شارژ وسایل الکتریکی
منابع تغذیه همراه مانند شارژ لپ تاپ
شارژ سایر تجهیزات الکترونیکی
رگولاتور افزاینده یا کاهنده ی پنل های خورشیدی
