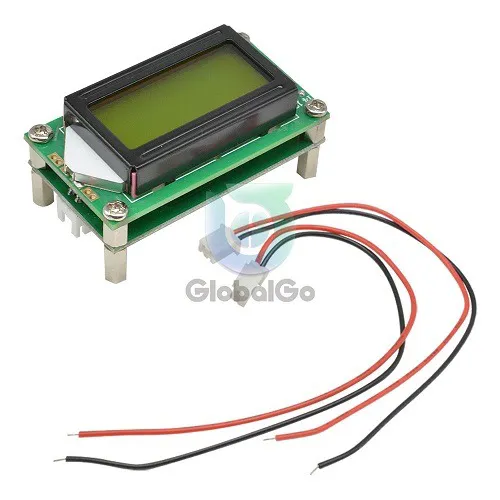

فرکانس متر 1.2GHz

فرکانس متر 1.2GHz

فرکانس متر 1.2 گیگاهرتز یک ابزار هوشمند تعبیه شده برای ابزارهای اندازه گیری فرکانس HAM طراحی شده است. این فرکانس متر کوچک و زیبا، ساده و قابل اعتماد است و بطور اصلی برای نمایش مقدار فرکانس در گونه های DIY ارتباطات رادیویی مورد استفاده قرار می گیرد، همچنین می تواند برای اندازه گیری فرکانس های معمولی نیز استفاده شود.



میکروکنترلر 8 بیتی میکروکنترلر PIC16F648A به عنوان مغز اصلی فرکانس متر 1.2 گیگاهرتز عمل می کند. دارای یک مرجع فرکانس داخلی است که از طریق ترکیب دما ولتاژ کنترل شده کریستال خود را (± 2.5 ده میلیون درجه در ده میلیون VC-TCXO) ارائه می دهد.



دو طراحی IF، قابلیت تنظیم IF و حالت افزودن / کم کردن به طور جداگانه تنظیم می شود. صفحه نمایش LCD0802 قادر به نمایش تا 7 رقم است و مقدار فرکانس صفر نامعتبر خودکار خاموش می شود. طراحی ضد برگشت برق و برنامه های کم مصرف باتری.



کنترل دو دکمه ای، رابط انسان-ماشین خوبی دارد. تنظیمات به طور خودکار ذخیره می شوند و می توان فوراً به آنها دسترسی پیدا کرد.



عوامل فنی:



•
• زمان دروازه: 0.64 ثانیه
•
• محدوده اندازه گیری: 1 مگاهرتز تا 1.2 گیگاهرتز
•
• دقت اندازه گیری: ± 100 هرتز
•
• حساسیت کانال: (داده های HM8134-2)

فرکانس آزمایشی (مگاهرتز): 5، 10، 30، 60، 100، 150، 200، 300، 450 حساسیت (mV RMS): 35، 20، 10، 3، 3، 4، 8، 15، 12 فرکانس آزمایشی (مگاهرتز): 500، 550، 600، 700، 800، 900، 1000، 1100، 1200 حساسیت (mV RMS): 14، 30، 65، 80، 80، 35، 175، 270، 310 ولتاژ کاری: ورودی DC: DC 9V ~ 12V (برعکس زمانیکه منبع تغذیه را برعکس می کنید)

جریان عملیاتی: شرایط نور پس زمینه:



کاراکترهای نمایش داده شده: بالاترین 8 رقم



ابعاد فیزیکی: طول x عرض x ارتفاع: 58 میلیمتر × 32 میلیمتر × 27 میلیمتر



تنظیمات IF: حداقل گام تنظیم IF 100 هرتز است، از 0 تا 999.9999 مگاهرتز تنظیم می شود و می توان آن را در حالت IF یا IF کاهش داده شده قرار داد.

مرجع فرکانس: می توان در کتابخانه XH2.54-2P مرجع آزمایشی RF (ورودی سیگنال اندازه گیری)، کتابخانه XH2.54-6P درگاه ICSP (رابط برنامه نویسی MCU) و پاور (اتصال برق) استفاده کرد.

Feature:



PLJ-0802 Embedded intelligent frequency meter specially designed for the HAM frequency measuring instruments.

Its small and exquisite, simple, reliable, mainly for DIY transceiver for frequency value display, can also be used for conventional frequency measurement.



Microchip 8-bit microcontroller PIC16F648A as the core of the high-performance 1.2GHz frequency meter.

Built-in frequency reference using temperature-compensated voltage-controlled crystal oscillator (± 2.5 ppm VC-TCXO).

Dual IF design, IF and add/subtract mode can be preset individually.

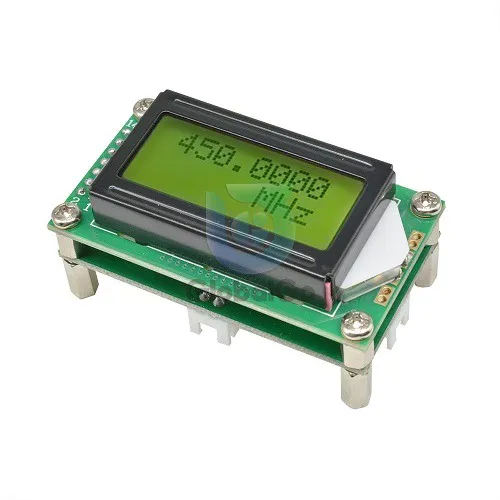

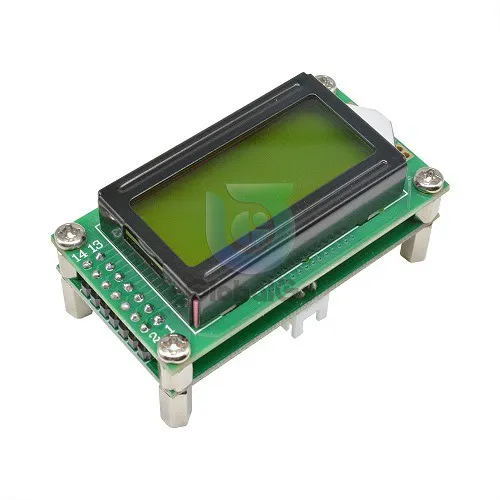

LCD0802 LCD display, up to 7 digits can be displayed, the frequency value is invalid zero automatic blanking.

Anti-power reverse design, low-power battery-powered programs.

Double button control, good man-machine interface.

The settings are saved automatically, call the next boat immediately.



Technical Parameters:



Gate time: 0.64 sec

Measuring range: 1 MHz to 1.2 GHz

Measurement accuracy: ± 100Hz

Channel Sensitivity: (HM8134-2 data)

Test Frequency (MHz): 5 10 30 60 100 150 200 300 450

Sensitivity (mV RMS): 35 20 10 3 3 4 8 15 12

Test Frequency (MHz): 500 550 600 700 800 900 1000 1100 1200

Sensitivity (mV RMS): 14 30 65 80 80 35 175 270 310

Working voltage: DC input: DC 9V ~ 12V (polarity reversal with power supply)

Operating current: Backlight condition: 55 mA

Display digits: The highest 8 digits are displayed

Physical dimensions: Length x x height: 58mm × 32mm × 27mm



IF settings: IF adjustable minimum step of 100Hz, the range from 0 to 999.9999MHz, can be set to the IF or reduced IF mode.

Frequency reference: The 13000-MHz temperature-compensated voltage-controlled crystal oscillator (VC-TCXO) in a 5032 package has a frequency stability of ± 2.5 ppm.

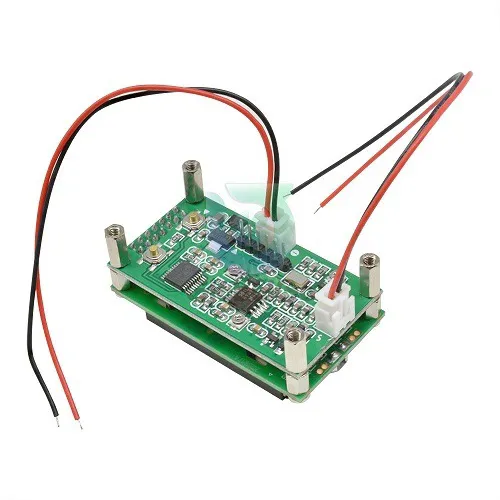

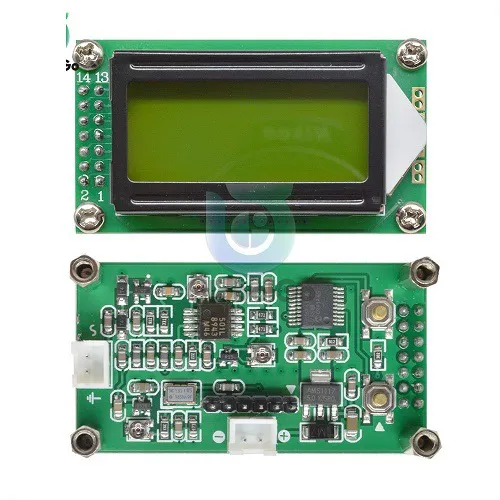

On board interface:



RF INPUT (measurement signal input): XH2.54-2P square mouth socket

ICSP INPUT (MCU programming interface): XH2.54-6P pin

POWER (power connector): XH2.54-2P square port
