ترانسمیتر سطح هیدرواستاتیک 4 تا 20 میلی آمپر

ترانسمیتر سطح هیدرواستاتیک 4 تا 20 میلی آمپر

Name: ترانسمیتر سطح هیدرواستاتیک 4 تا 20 میلی آمپر
Price: 79000000 IRR

نو

شماره کالا: 33559082

7٬900٬000 تومان

1 عدد از این کالا موجود است

توضیحات بیشتر

ترانسمیتر سطح هیدرواستاتیک 20-4 میلی آمپر

*** رنج 0 تا 10 متر ***

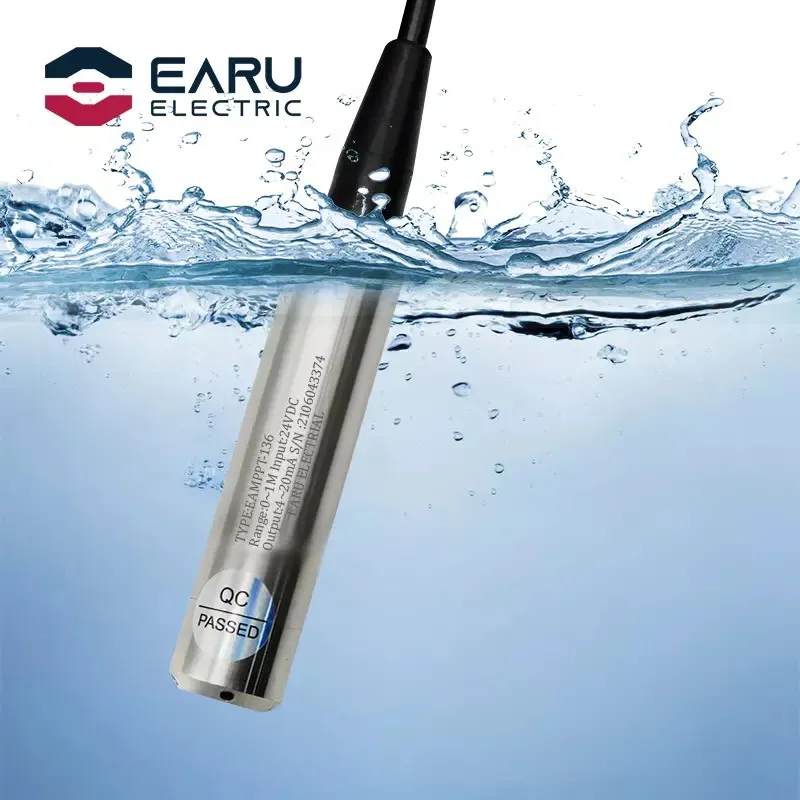

توصیف محصول ترانسمیتر سطح هیدرواستاتیک 4 تا 20 میلی آمپر یک دستگاه اندازه گیری سطح مایعات است که قابل نصب در زیر آب و محیط باز می باشد. این دستگاه برای اندازه گیری سطح مایعات در مخازن و تانک های عمیق بسیار مناسب است. استفاده و کارایی مواد سازگار در این سنسورها بسیار مهم است. ارتفاع سنج هیدرواستاتیک یک سنسور مناسب برای اندازه گیری، نمایش و انتقال اطلاعات میزان عمق آب در مخازن فلزی و چاههای عمیق یا نیمه عمیق و همچنین مخازن آب پشت سدها است. این دستگاه قابل استفاده به عنوان جایگزینی برای ارتفاع سنج های اولتراسونیک در مخازن است. این روش اندازه گیری در مخازنی با قطر کم استفاده میشود. در صورت استفاده از سنسورهای التراسونیک، امواج ساطع شده از آن ممکن است قبل از رسیدن به سطح مایع به دیواره مخزن برخورد کند. در مخازنی که نمیتوان نگهدارنده سنسور التراسونیک را در دهانه مخزن نصب کرد، ترانسمیتر سطح هیدرواستاتیک کاربرد فراوانی دارد. سنسورهای اندازه گیری سطح مایعات با روش هیدرواستاتیک، توانایی اندازه گیری ارتفاع سیالات را دارند. این دستگاه دارای یک سنسور فشار است که فشار هیدرواستاتیکی ستون مایع را اندازه گیری میکند. فشار هیدرواستاتیکی رابطه مستقیم با ارتفاع مایع دارد. استفاده گسترده از این روش در اندازه گیری ارتفاع مایعات به دلیل تنوع ابزارهای اندازه گیری فشار انجام میشود. فشار اندازه گیری شده برابر با فشار ستون مایع به اضافه فشار سطح میباشد. در تانک های اتمسفری، فشار سطح برابر با فشار

ترانسمیتر سطح هیدرواستاتیک : قابل نصب در زیر آب و محیط باز می باشند و برای اندازه گیری سطح مایعات خورنده در مخازن و تانک های عمیق مناسب اند. در این سنسورها استفاده و کارایی مواد سازگار بسیار مهم است.

ارتفاع سنج هیدرواستاتیک سنسوری مناسب جهت اندازه گیری ، نمایش و انتقال اطلاعات میزان عمق آب درون مخازن فلزی و یا عمق ستون آب درون چاههای عمیق یا نیمه عمیق و همچنین عمق مخازن آب پشت سدها می باشد. این دستگاه در موارد زیر می تواند جایگزین ارتفاع سنج های اولتراسونیک در مخازن گردد.

این روش اندازه گیری در مخازنی به قطر کم استفاده میشود. که در صورت استفاده از سنسورهای التراسونیک امواج ساطع شده از آن ممکن است قبل از رسیدن به سطح مایع به دیواره مخزن برخورد کند، در مخازنی که نمیتوان نگهدارنده سنسور التراسونیک را در دهانه مخزن تعبیه نمود کاربرد فراوانی دارند .

سنسور های اندازه گیری سطح مایعات با روش هیدرواستاتیک : این دستگاه توانایی اندازه گیری ارتفاع سیالات که دارای یک سنسور فشار که فشار هیدرواستاتیکی ستون مایع را اندازه گیری می کند، را دارد . فشار هیدرواستاتیکی رابطه مستقیم با ارتفاع مایع دارد . تنوع ابزارهای اندازه گیری فشار منجر به استفاده گسترده از این روش در اندازه گیری ارتفاع مایعات شده است. فشار اندازه گیری شده برابر فشار ستون مایع به اضافه فشار سطح می باشد. لازم به ذکر است که در تانک های اتمسفری فشار سطح برابر فشار اتمسفر خواهد بود . اگر فشار سطح مایع بیشتر یا کمتر ازفشار اتمسفری باشد، سنسور فشار دیفرانسیلی به کار گرفته می شود. در این موارد، فشاری که به سطح اعمال می شود از فشار کل کم می شود، تا فقط فشار ستون مایع محاسبه شود.

لازم به ذکر است کلیه روش های اندازه گیری ارتفاع سطح سیال که بر اساس اندازه گیری فشار ستون سیال می باشد، چگالی سیال باید بطور دقیق مشخص باشد، چرا که تغییرات نسبتاً زیاد دما باعث تغییر در چگالی سیال می شود. به همین دلیل در همه این دستگاه ها از جمله اندازه گیرهای هیدرواستاتیکی،از جبران ساز دما نیز استفاده می شود

متدوال ترین ترانسدیوسر این وسایل از نوع پیزو الکتریک می باشد.

1. Product Overview

The input level/water level transmitter uses a diffusion silicon chip to encapsulate the diffusion silicone oil-filled core in a stainless steel housing. The front end protective cap functions as a protective sensor diaphragm, and also allows the liquid to smoothly contact the diaphragm. Wire and housing are sealed and connected. The vent pipe is connected to the outside in the cable. The internal structure is designed to prevent condensation. Built-in micro signal processing circuit can be used for remote transmission. It has good stability and reliability.

2. Application range

Widely used in water plants, sewage treatment plants, urban water supply, high-rise pools, wells, mines, industrial pools, water tanks, oil pools, hydrogeology, reservoirs, rivers, oceans and other places

3. Technical parameters

fully enclosed circuit, with moisture, condensation, anti-leakage function

Range: 0200 meters

One-piece

Accuracy: 0.5%FS

Appearance size is about 145mm, diameter 28mm

4. Technical parameters:

Measurement form and range 01200mH2O

Allow overload 2 times full scale pressure

Working temperature -2060°C

Temperature compensation -1060°C

Storage temperature -4080°C
