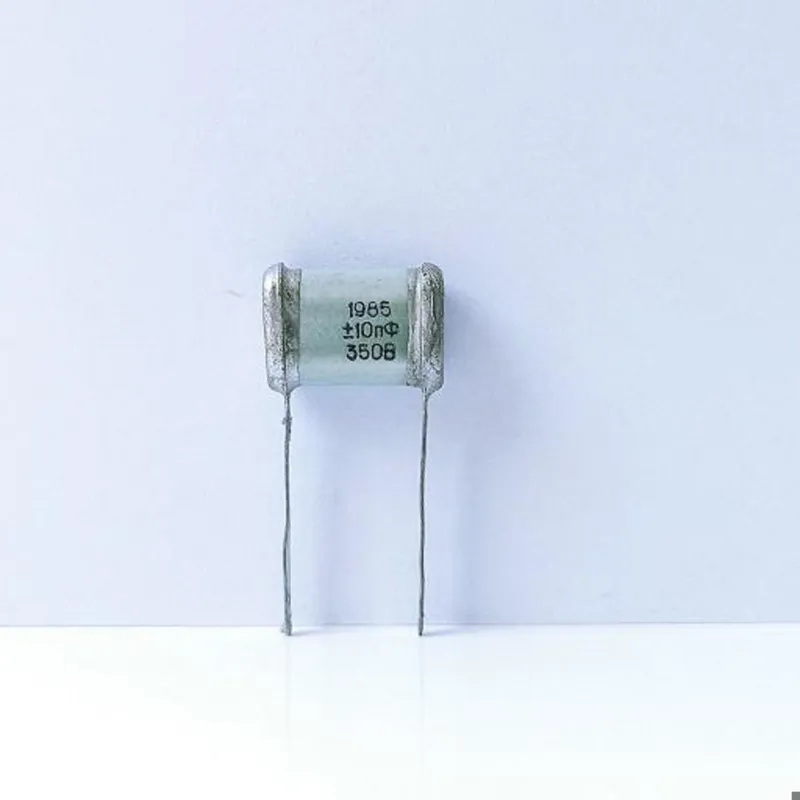

مجموعه خازن میکا | СГМЗ-А

مجموعه خازن میکا | СГМЗ-А

میکا نوعی از خازنها هستند که از تعدادی ورقه نازک میکا به عنوان دی الکتریک و تعدادی ورقه نازک فلزی به عنوان صفحههای هادی تشکیل میگردند. این ورقههای فلزی به صورت 1 در میان روی هم قرار میگیرند. ورقههای فلزی در دو دسته به یکدیگر وصل شده اند. تا سطح مؤثر هر صفحه خازن را بزرگتر کنند و ظرفیت خازن بالا رود. هر چه تعداد صفحات فلزی بیشتر و اندازه آنها بزرگتر باشد، ظرفیت خازن افزایش مییابد.

پارامترهای اصلی:

• ولتاژ نامی: 80؛ 160؛ 250 ولت
• ظرفیت اسمی: 1 пФ 10000 пФ
• گروه TKE: П100؛ P33؛ M47؛ M75؛ M750؛ M1500؛ H70
• انحراف مجاز ظرفیت: 5 ؛ 10 ±
• محدوده دمای کار: -60 ° С

تنظیمات اصلی خازن :

• مارک واقعی М1500 100 ± 10
• مواد بدنه: فلز
• ابعاد کلی: 11х3х31 میلی متر
• روش نصب THT (سرب)
• رنگ خازن میکا: خاکستری
• شرایط کار: КТ-1 М1500 100пф
• حداقل زمان کار: 15000 ساعت
• دامنه عملکرد: از -60 درجه سانتیگراد تا 85+ درجه سانتیگراد
• رطوبت نسبی: 98٪ در دمای 25+ درجه سانتیگراد

مجموعه ورقههای میکا و فلز در یک محفظه قرار میگیرند. ظرفیت خازنهای میکا کم و از چند پیکوفاراد تا حداکثر 5 نانوفاراد است. از ویژگیهای اصلی و مهم این خازنها میتوان داشتن ولتاژ کار بالا، ثبات ظرفیت، ضریب حرارتی پایین، عمر کارکرد طولانی و کاربرد در مدارات فرکانس بالا را نام برد. با ارزش ترین خازن ها: سرامیک های KM5 ، KM6 ، K10-17 K10-47 و غیره. IT ، K52 دارای بدنه نقره ای و تانتال است. اکسید K53 حاوی تانتالوم است.

کدهای خازن های میکای موجود: 355-1960-2465-2120-8200-2110-1630-1170- 2125-440-1390-1260-2125-1980-2660-1920-2885-1855-2650-1535-3430-3970-2465-1740-1435-2285

لازم به ذکر هست قیمت هر عدد 160.000هست

قطعه ی مورد نظر دست دوم (دارای خط و خش)هست
