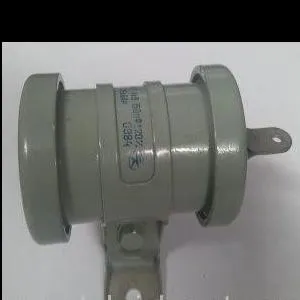

خازن سرامیکی k15y-2-4kb

خازن سرامیکی k15y-2-4kb

خازن سرامیکی معمول ترین خازن غیر الکترولیتی است که در آن دی الکتریک بکار رفته از جنس سرامیک است .

ثابت دی الکتریک خازن سرامیکی   بالا است ، از این رو امکان ساخت خازن های با ظرفیت زیاد در اندازه ی کوچک را در مقایسه با سایر خازن ها بوجود آورده ، در نتیجه ولتاژ کار آنها بالا خواهد بود . ظرفیت انها معمولا بین 5 پیکو فاراد تا 1/0 میکرو فاراد است . این نوع خازن به صورت دیسکی ( عدسی ) و استوانه ای تولید می شود و فرکانس کار این نوع از خازن بالای 100 مگاهرتز است . از این خازن در مدارهای الکترونیکی ، مانند مدارهای مخابراتی و رادیویی استفاده می شود .

محدوده دمای عملیاتی خازن :  -60 + 100 درجه سانتیگراد
انحراف مجاز ظرفیت:  ± 20
مماس تلفات دی الکتریک:  0.002
مقاومت در برابر عایق (مورد سرب) : کمتر از 10000 MOhm
ماندگاری:  12 سال
حداقل زمان کار:  25000
بدنه: استوانه ای با لیدهای چند جهته
ابعاد کلی : میلی متر DxL 14x20
وزن: 18 گرم

ظرفیت خازنهای سرامیکی معمولا بین 5 پیکو فاراد تا 1/0 میکرو فاراد است . این نوع خازن به صورت دیسکی ( عدسی ) و استوانه ای تولید می شود و فرکانس کار این نوع از خازن بالای 100 مگاهرتز است . با تغییر دما ظرفیت خازن تغییر می کند . خازن های سرامیکی یا معمولی دارای قطبت نیستند.

از این خازن ها با ولتاژ بالا در مدارهای الکترونیکی ، مانند مدارهای مخابراتی و رادیویی استفاده می شود.

قطعه ی مورد نظر دست دوم (دارای خط و خش)هست
