مبدل چندکاره USB / TTL / RS232 / RS485

مینی پروگرامر چند کاره USB با کابل برد بوردی

ماژول مبدل چند کاره USB به TTL / RS232 / RS485 یک قطعه الکترونیکی پیشرفته و قابل تنظیم است که در شش حالت مختلف کار میکند: USB-TTL ،  USB-RS232 ،  USB-RS485 ،  RS232-RS485 ،  TTL-RS232 و TTL-RS485. این ماژول به عنوان یک ، پروگرامر چند کاره USB شناخته میشود که به راحتی میتواند برای برنامهنویسی و ارتباط با میکروکنترلرهای مختلف استفاده شود. با استفاده از این ماژول ، شما قادر خواهید بود که ارتباط بین دستگاههای مختلف با استفاده از پورت های سریال متفاوت مانند ماژول USB به RS485 ،  مبدل USB به سریال TTL ، و تبدیل USB به RS232 صنعتی را برقرار کنید.

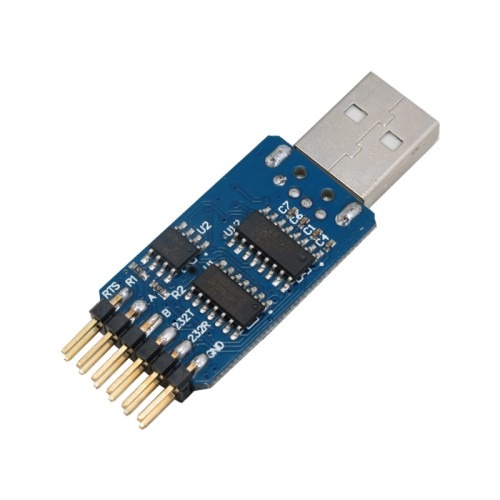

تراشه استفاده شده در این ماژول CP2102 است که نسبت به سایر تراشههای مشابه مانند PL2303 ،  FT232  و CH341 دارای پایداری و کارایی بالاتری است. این ماژول از ولتاژهای 3.3 ولت و 5 ولت پشتیبانی میکند که امکان ارتباط با میکروکنترلرهای پیشرفته مانند ARM ،  STM32 و DSP را فراهم میآورد. به دلیل ابعاد کوچک 3.1 در 1.8 سانتیمتر ، این ماژول به راحتی به دستگاههای مختلف مانند کامپیوتر و لپتاپ متصل میشود و برای استفاده در پروژههای صنعتی و تحقیقاتی بسیار مناسب است.
این مبدل میتواند در سه سطح مختلف سریال عمل کند: در سطح TTL میتواند بدون هیچ تبدیلی به میکروکنترلر متصل شود ، در سطح RS232 میتواند به پورتهای سریال رایج دستگاهها متصل گردد ، و در سطح RS485 قادر است عملیات ارسال و دریافت داده را به صورت خودکار انجام دهد. این ماژول دارای سرعت انتقال داده بالا تا 2 مگابیت بر ثانیه است و با مصرف جریان 100 تا 500 میلیآمپر ، به راحتی از دستگاههای مختلف تغذیه میشود.
به طور کلی ، این ماژول به عنوان یک پروگرامر چند کاره USB با قابلیتهای فراوان در تبدیل و پشتیبانی از رابطهای مختلف سریال، یک ابزار قدرتمند برای پروژههای مهندسی و ارتباطی محسوب میشود.
برای راهاندازی ماژول مبدل چند کاره USB به TTL / RS232 / RS485 ، ابتدا باید آن را به یک دستگاه کامپیوتر یا لپتاپ از طریق پورت USB متصل کنید. سپس در صورت نیاز به استفاده از رابطهای مختلف مانند TTL ،  RS232 یا RS485 ، باید به پورتهای مربوطه اتصال برقرار کنید. این ماژول بهطور خودکار از ولتاژهای 3.3 ولت و 5 ولت پشتیبانی میکند ، بنابراین میتوانید از آن در پروژههای مختلف با میکروکنترلرهای  ARM ،  STM32 ،DSP و دیگر سیستمهای مشابه استفاده کنید. برای راهاندازی صحیح ، درایور CP2102 را باید بر روی سیستم خود نصب کنید تا ارتباط USB با پورتهای سریال بهدرستی برقرار شود. از نظر مشخصات فنی ، این ماژول با جریان مصرفی بین 100 تا 500 میلیآمپر ، و نرخ انتقال داده تا 2 مگابیت بر ثانیه ، قادر است تا ارتباط سریال با سرعت بالا را فراهم کند. همچنین ، این ماژول دارای مدار محافظت در برابر جریان اضافی و نشانگر LED برای نمایش وضعیت ارسال و دریافت داده است ، که اطمینان حاصل میکند عملکرد بهدرستی انجام میشود.سطوح رابط سریال:

1. سطح TTL: در این حالت می تواند بدون هیچ تبدیلی و مستقیما به میکروکنترلر متصل شود.

2. سطح RS232: در این حالت می تواند به پورت کامپیوتر و یا دستگاه های مجهز به پورت RS232 متصل شود.

3. سطح RS485: در این حالت می تواند به صورت خودکار عملیات ارسال و دریافت را کنترل و صورت دهد.(در حالت پیشفرض وضعیت گیرنده را دارد و در زمان ارسال، وضعیت را تشخیص داده و بصورت خودکار تغییر وضعیت می دهد).

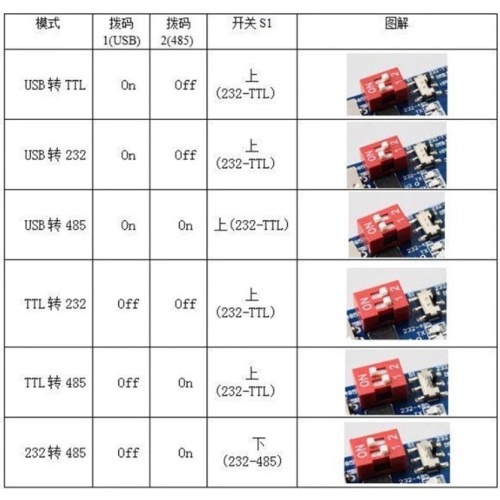

4. رابط های مبدل به صورت USB به TTL، USB به 232، USB به 485، TTL به 232، TTL به 485 و 232 به 485 می باشد.



کاربرد :

1. برنامهریزی و ارتباط با میکروکنترلرها (ARM ،  STM32 ،  DSP و ...)

2. ارتباط با دستگاههای سریال مانند کامپیوترها و لپتاپها

3. اتصال به دستگاههای صنعتی با پورتهای RS232 و RS485

4. انتقال دادهها در پروژههای ارتباطی با سرعت بالا (تا 2 مگابیت بر ثانیه)

5. استفاده در اتوماسیون صنعتی و سیستمهای کنترل

6. استفاده به عنوان مینی پروگرامر چند کاره USB برای برنامهنویسی

7. پیادهسازی سیستمهای ارتباطی در پروژههای تحقیقاتی و علمی

8. اتصال به دستگاههای با ولتاژ 3.3 و 5 ولت برای سازگاری بیشتر با میکروکنترلرها



مشخصات فنی :

1. تراشه: CP2102 (مبدل سریال با کیفیت)

2. پشتیبانی از ولتاژ: 3.3 تا 5 ولت
3. جریان مصرفی: 100 الی 500 میلیآمپر

4. سرعت انتقال داده: تا 2 مگابیت بر ثانیه

5. حفاظت: مدار حفاظت در برابر جریان اضافی

6. ابعاد ماژول: 3.1x1.8 سانتیمتر

7. رابطهای سریال: USB به TTL ،  USB به RS232 ،  USB به RS485 ،  TTL به RS232 ،  TTL به RS485 ،  RS232 به RS485

8. نشانگر LED: برای نمایش وضعیت ارسال و دریافت دادهها

9. پشتیبانی از میکروکنترلرهای پیشرفته: سازگاری با ARM ،  STM32 ،  DSP و دیگر میکروکنترلرها

10. نوع اتصال: اتصال به کامپیوتر ، لپتاپ و سایر دستگاهها از طریق پورت USB

11. مدیریت خودکار در RS485: قادر به مدیریت خودکار عملیات ارسال و دریافت در حالت RS485

12. قابلیت نصب در سیستمهای مختلف: به راحتی بر روی بردها و دستگاهها متصل میشود.

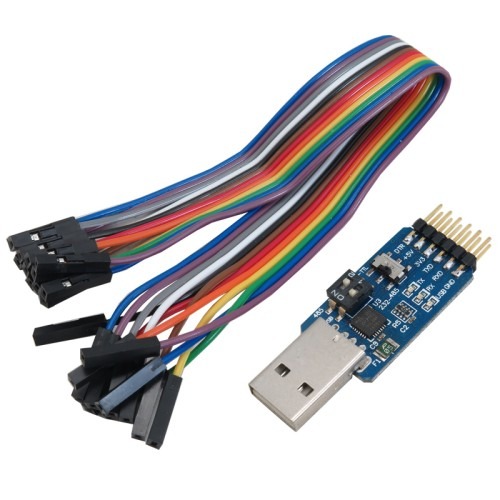

اقلام :

1. ماژول مبدل چند کاره
2. برد بوردی مادگی به مادگی
