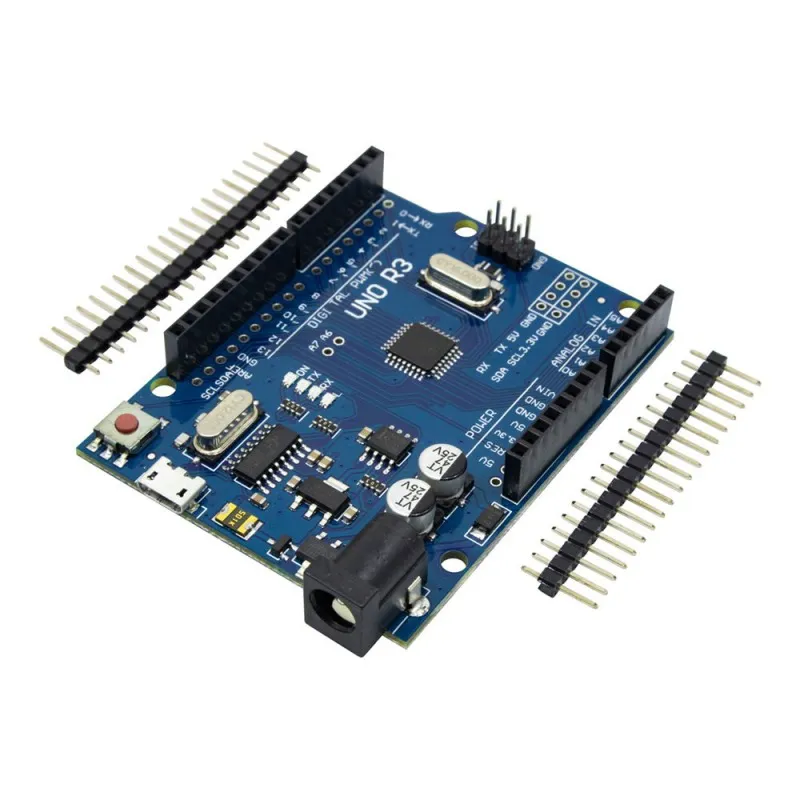

برد آردوینو Arduino UNO R3 CH340

برد UNO بهترین برد برای شروع کار الکترونیک و برنامه نویسی می باشد.

معرفی

برد آردوینو UNO بر پایه میکروکنترلر ATmega328 ساخته شده است  .آردوینو uno دارای 14 پین ورودی و خروجی دیجیتال، 6 پین ورودی آنالوگ، ، یک کریستال 16مگاهرتز، یک پورت USB، یک پاورجک (ورودی منبع تغذیه)، یک ICSP header و یک دکمه ریست می باشد.برد آردوینو UNO (آردوینو یونو)برای کسانی که تازه شروع کرده اند مناسب ترین برد خانواده آردوینو می باشد و از لحاظ قیمت و امکانات، مقرون به صرفه ترین برد به حساب می آید

نکته : این برد مشابه آردوینو UNO R3 بوده. تنها تفاوت آن ها استفاده از آی سی CH340 می باشد. برای استفاده از این برد می بایست اول درایور آن را نصب کنید سپس به راحتی قابل استفاده می باشد. همچنین این برد آردوینو با برد micro USB طراحی شده است .

مشخصات

میکروکنترلر: ATmega328

چیپ مبدل : CH340

ولتاژ کاری: 5 ولت

ولتاژ ورودی (توصیه می شود): 5-9 ولت

نوع درگاه USB :  درگاه micro USB

پین های ورودی/خروجی دیجیتال: 14 (که 6 عدد خروجی PWM را ارائه میکنند)

پین های ورودی آنالوگ: 6

جریان DC در هر پایه ورودی/خروجی: 20 میلی آمپر

جریان DC برای پین 3.3 ولت: 50 میلی آمپر

حافظه فلش: 32 کیلوبایت (ATmega328P)

SRAM دو کیلوبایت (ATmega328P)

EEPROM یک

سرعت فرکانس: 16 مگاهرتز

Introduction

Arduino/Genuino Uno is a microcontroller board based on the ATmega328P (datasheet). It has 14 digital input/output pins (of which 6 can be used as PWM outputs), 6 analog inputs, a 16 MHz quartz crystal, a USB connection, a power jack, an ICSP header and a reset button. It contains everything needed to support the microcontroller simply connect it to a computer with a USB cable or power it with a AC-to-DC adapter or battery to get started.. You can tinker with your UNO without worring too much about doing something wrong, worst case scenario you can replace the chip for a few dollars and start over again.

Specification

Microcontroller :ATmega328
Operating Voltage : 5V DC
Input Voltage (recommended) : 7-12V DC
Input Voltage (limits): 6-20V
USB Type : micro USB
Digital I/O Pins : 14 (of which 6 provide PWM output)
Analog Input Pins : 6 pin
DC Current per I/O Pin: 40 mA
DC Current for 3.3V Pin: 50 mA
Flash Memory : 32 KB (ATmega328) of which 0.5 KB used by bootloader
SRAM: 2 KB (ATmega328)
EEPROM: 1 KB (ATmega328)
Clock Speed: 16 MHz
