ماژول مبدل DC-DC کاهنده و افزاینده دارای نمایشگر

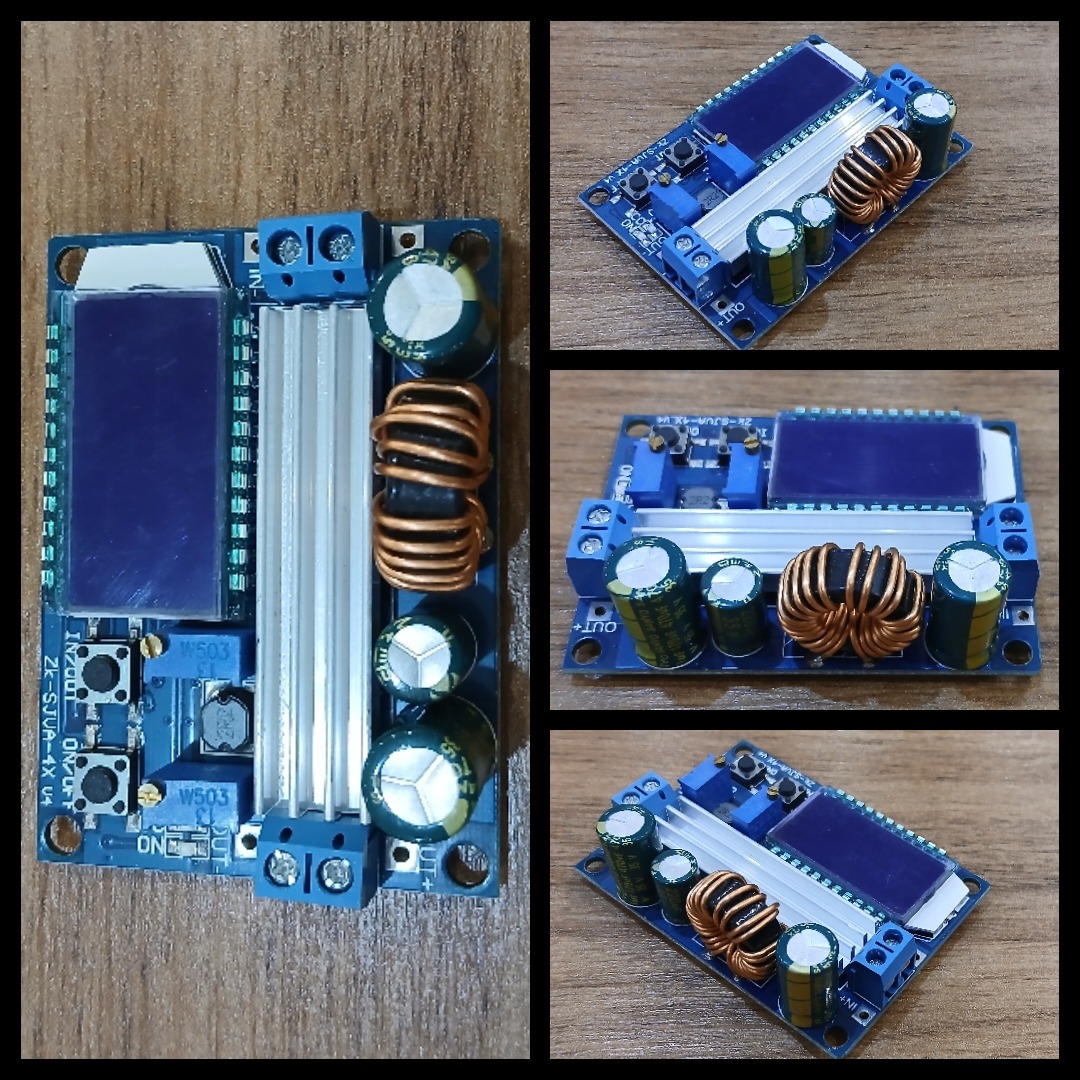

ماژول ترکیبی HW-140 یک ماژول کاهنده و افزاینده دارای نمایشگر می باشد که امکان نمایش و کنترل ولتاژ و جریان خروجی را بر نمایشگر خود دارد .
بر روی این ماژول دکمه هایی با نام in/out و on/off تعبیه شده است که با کمک دکمه روشن/خاموش می توان نمایشگر را خاموش کرد یا خروجی را خاموش کرد. امکان خاموش کردن خروجی بسیار کاربردی است زیرا برای غیرفعال کردن منبع تغذیه نیازی به جدا کردن کابل نیست.
برای تعیین اینکه آیا خروجی در حال حاضر روشن یا خاموش است، یک LED با نوشته ON وجود دارد و زمانی که روشن می شود، خروجی نیز فعال می شود. برای تنظیم ولتاژ و جریان نیز ، ماژول دارای دو عدد مولتی ترن است که به طور مستقل قابل تنظیم هستند. هنگامی که جریان به حداکثر مقدار تعیین شده می رسد، یک LED با نام CC روشن می شود. این نشان می دهد که ماژول به حد مجاز جریان رسیده است. علاوه بر این، ماژول دارای یک شروع نرم است، به این معنی که هنگام روشن شدن، ولتاژ تا مقدار انتخاب شده افزایش می یابد و مستقیما پر نمی شود. دیود ضد جریان معکوس داخلی مخصوصاً هنگام شارژ باتری کاربرد دارد. به طوری که اگر ولتاژ باتری از ولتاژ ماژول بیشتر شود، جریان معکوس نشود. علاوه بر این، این دیود به عنوان حفاظت از قطبیت معکوس در خروجی نیز عمل می کند.

مشخصات

ولتاژ ورودی : 5.5 ولت الی 30 ولت
ولتاژ خروجی : 0.5 الی 30 ولت
جریان خروجی : حداکثر 3 آمپر (در صورت استفاده ازهیت سینک )
امکان کنترل ولتاژ و جریان خروجی
دارای نمایشگر LCD جهت نمایش ولتاژ و جریان
حداکثر جریان دهی : 3 آمپر (به همراه هیت سینک)
قابلیت قطع ولتاژ خروجی
قابلیت حفاظت در برابر ولتاژ معکوس
توان خروجی: حداکثر 35 وات
وضوح نمایشگر ولتاژ: 0.01 ولت
وضوح نمایش فعلی: 0.002 آمپر
شروع نرم: دارد
حفاظت از اتصال معکوس ورودی : بله
حفاظت از اتصال کوتاه
ریپل پایین ولتاژ خروجی با وجود مدار فیلتر LC
فرکانس کاری: 180 کیلوهرتز
ابعاد : 48*66*25 میلی متر

کاربرد ها

منابع تغذیه متغیر و پرتابل
درایور LED
شارژر باتری
