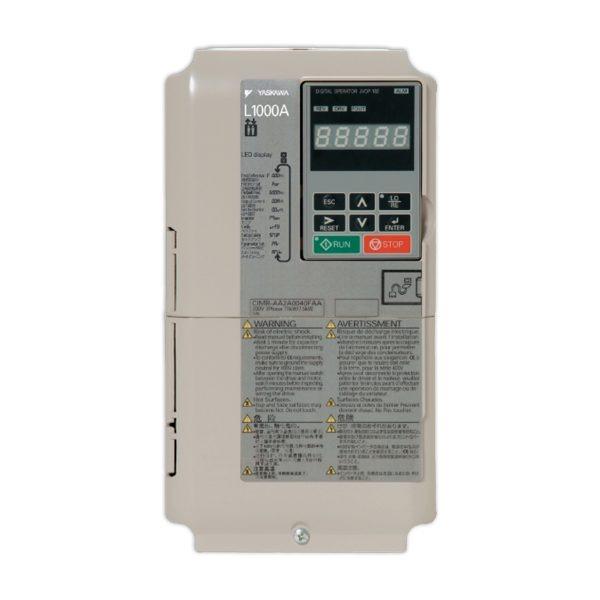

درایو یاسکاوا Yaskawa L1000A 11Kw

درایو Yaskawa L1000A 11Kw ، یکی از خاص ترین و بهترین درایو های بازار آسانسور می باشد.
این درایو محصول کشور ژاپن می باشد که در چین مونتاژ میشود و به صورت پک وارد میشود.
درایو یاسکاوا Yaskawa L1000A 11Kw ساخت شرکت یاسکاوا ژاپن یک درایو اختصاصی به منظور استفاده در آسانسور ها طراحی شده است و قابلیت کار با موتور های سنکرون و آسنکرون به صورت حلقه باز (بدون انکودر) و حلقه بسته (همراه با انکودر) را دارد.
درایو یاسکاوا به دلیل کیفیت و دوام ، شهرت بالایی دارند.
این درایو در توان های ، و غیره کیلووات تولید و عرضه میگردد.
در بازار ایران در ولتاژ سه فاز 380 الی 480 ولت و توان 3.7 الی 75 کیلووات به فروش می رسد.

در صورت قطع برق، درایو یاسکاوا می تواند با استفاده از UPS کابین آسانسور را به طبقه بعدی برساند.
طراحی شده برای کارکرد بیش از 70 هزار ساعت بدون نیاز به تعمیر و نگهداری
گشتاور راه اندازی 200 درصد مقدار نامی

روش کنترل

V /f Control , Open-Loop Vector Control , Closed-Loop Vector Control , Closed-Loop Vector Control PM

محدوده فرکانس خروجی

0.01Hz to 120

دقت فرکانسی

0/001Hz

گشتاور شروع

150%esam3Hz(V/f Control) , 200%esam0.3Hz(Open-Loop Vector Control), 200%esam0rpm(Closed-Loop Vector Control & Closed-Loop Vector Control PM)

محدوده کنترل سرعت

1:40(V/f Control) 1:200(Open-Loop Vector Control), 1:1500(Closed-Loop Vector Control & Closed-Loop Vector Control PM

دقت کنترل سرعت

±0.2% in Open-Loop Vector Control(25ºC ±10 ºC) , ±0.02% in Closed-Loop Vector Control(25ºC ±10 ºC)

پاسخ فرکانسی

10Hz in Open-Loop Vector Control(25ºC ±10 ºC) , 50Hz in Closed-Loop Vector Control(25ºC ±10 ºC)

بازه زمانی شتاب

Acceleration/Deceleration: 0.00~600.00 s

نوع منحنی ولتاژ-فرکانس

قابل تنظیم در 5 قسمت مجزا

توابع کنترلی درایو

کنترل موقعیت در شروع و توقف،کنترل برگشت در شروع حرکت(Anti-rollback)،اتوتیون(ایستا-گردان-افست انکودر)،راه اندازی خودکار خطا،انتخاب شتاب(Accel/decel)، شیب های جداگانه برای تنظیم منحنی حرکت،جبران لغزش،جبران گشتاور،جبران اینرسی،محدودسازی گشتاور،تشخیص افت گشتاور(under torqe) و افزایش گشتاور(over torque)،کنترل فن خنک کننده درایو،تزریق جریان Dc در شروع و توقف،ارتباط سریال MEMOBUS(modbus)،برد ترمینال قابل تعویض با قابلیت ذخیره سازی پارامترها،اندازه گیری مشخصات موتور به صورت آنلاین،عملکرد طبقه کوتاه ،تشخیص جهت حرکت در عملکرد نجات اضطراری،خروجی تعریف شده برای ترمز و کنتاکتور موتور،نمایش سرعت ها بر اساس واحد های مورد استفاده در آسانسور

ویژگی های حفاظتی

حفاظت موتور

حفاظت دمای موتور بر اساس جریان خروجی

حفاظت اضافه جریان لحظه ای

توقف درایو در صورت افزایش جریان بیش از 200 درصد

حفاظت اضافه ولتاژ

توقف درایو در صورت افزایش ولتاژ باس DC بیش از 820 ولت

حفاظت گرمایی هیت سینک

دارای ترمیستور برای تشخیص دمای هیت سینک

جلوگیری از ایست موتور

جلوگیری از ایست موتور در زمان شتاب گیری و در حرکت با سرعت ثابت

خطای جریان زمین

تشخیص نشت جریان خروجی به زمین

dcنمایشگر شارژ باس led

نمایشگر شارژ تا زمان کاهش ولتاژ باس dc به کمتر از 50ولت روشن می ماند

شرایط محیطی

محدوده ی دمای کارکرد

-10 ºC ~ +40ºC

رطوبت مجاز محیط

حداکثر 95 درصد RH

محدوده دمای کارکرد

-20 ºC ~ +60º

محدودیت ارتفاع

کارکرد عادی تا ارتفاع 1000متر (افت 1 درصد جریان خروجی به ازای هر 100متر افزایش ارتفاع تا سقف 3000متر)

محدودیت ضربه

10~20Hz: 9.8m/s2 , 20~55Hz: 5.9 m/s2

استاندارد های ایمنی

EN954-1 safe category 3 ,stop category 0 EN ISO 13849-1 IEC EN 61508 SiL2
